磁翻板液位计选型

磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中···
订购热线:181-5507-8261
立即咨询

         磁翻板液位计
根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,磁翻板液位计主导管中的浮子也随之升降,浮子内的**磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器,输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合,可就地显示和远程控制。
磁翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量,设备少开孔,显示清晰,标志醒目,读数直观等优点。
由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。




二、用户在磁翻板液位计选型订货前需了解并提供的技术参数:

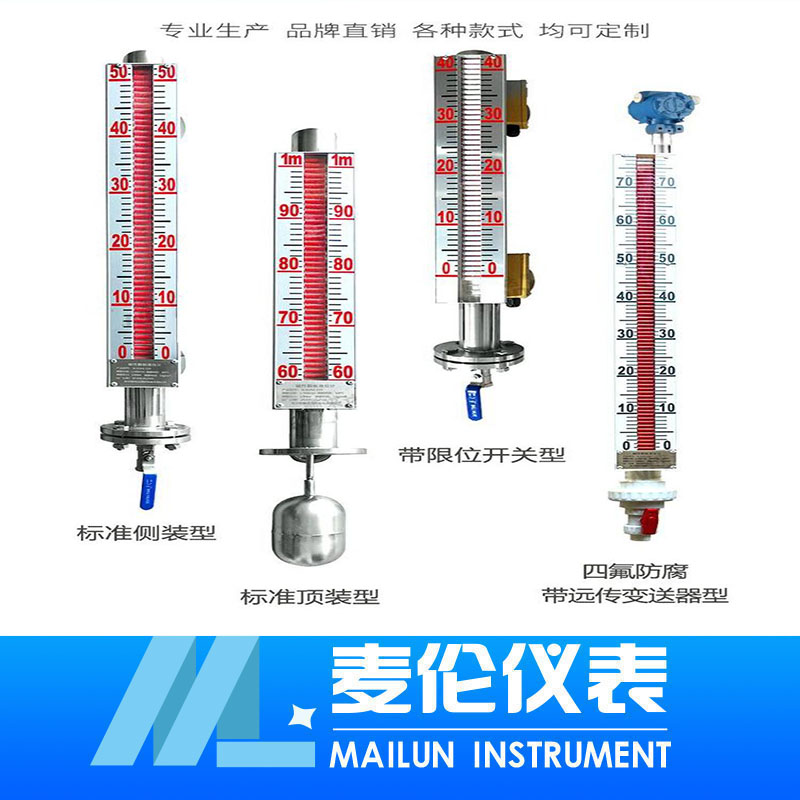

1、安装方式: 侧装式(如图1所示)    顶装式(如图2所示)
2、测量介质:比如水、油、其他化工溶剂及液体原料
3、材质要求:比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC (如果用户不清楚,在提供相关参数后,可由我我司技术人员帮助选择地)
4、测量介质温度:温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时,就需要加装电位热或蒸汽夹套进行保温,液位计可以测量的介质温度-20℃~500℃。
5、工作压力:压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质高的压力可以达到10MPa。
6、连接方式:顶装式磁翻板液位计系列产品一般情况下是采用DN80或DN100的连接法兰,侧装式磁翻板液位计采用的连接方式有三种:法兰连接(比如DN25)、卡箍连接、螺纹连接。
7、测量范围:1.侧装式因为是通过上下两个导管与需测量容器相连,因此其测量范围就是两个导管中心之间的距离,简称中心距。

磁翻板液位计选型

企标 分隔线 代码 材质 输出 压力 温度 安装方式    法   兰 量程 结构 密度 说明
ML 企标
无定义
UHZ 磁翻板液位计
UHZJ 磁翻板界位计
A 304(304L)
B 316(316L)
C PP
D 不锈钢衬PTFE
E 其它
0 无输出
1 报警开关
2 4~20mA
3 报警开关+4~20mA
4 4~20mA+Hart
5 报警开关+4~20mA+Hart
A 常压
B 1.6MPa
C 2.5MPa
D 4.0MPa
E 6.0MPa
F 其他
0 常温
1 200℃
2 350℃
A 侧装
B 顶装
C 底装
DN15 DN15
DN20 DN20
依次类推 以此类推
XXX 按实际填写  单位mm
A 普通型
B 夹套型
C 电伴热性
D 衬里型
E 其他
XXX 按实际填写  单位Kg/m3
RZ UHZ A 0 A 1 A DN20 1000 A 1000 完整选型


注:例如ML-UHZA0A0ADN20-1000A900 主要参数是:介质密度为0.9-1.0g/cm3、公称压力为常压1.0MPa、量程为1000mm、主体材质为不锈钢304、变送器输出型(无现场表头显示)、连接法兰口径DN20型,侧装式磁翻板液位计。
