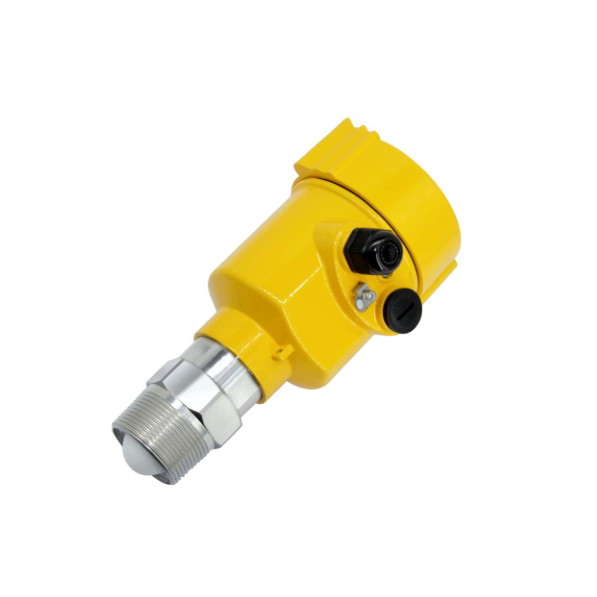

80G高频雷达物位计
80雷达物位计系列产品,是指工作在76-81GHz的调频连续波(FMCW) 雷达产品,支持四线制和两线制应用。多个型号产品*大量程可以达到120···
订购热线:181-5507-8261
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
80雷达物位计系列产品,是指工作在76-81GHz的调频连续波(FMCW) 雷达产品,支持四线制和两线制应用。多个型号产品*大量程可以达到120m,盲区可以做到8cm。由于它工作频率更高,波长更短,所以尤其 适合固体应用,通过透镜发射接收电磁波的工作方式,在高粉尘、恶劣温度环境下(+200℃)具有独特的优势。仪表提供法兰或者螺纹的固定方式,使得安装便捷简易。
主要优势如下:
1、 基于自研的 CMOS 毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区。
2、5GHz 工作带宽,使产品拥有更高的测量分辨率与测量精度。

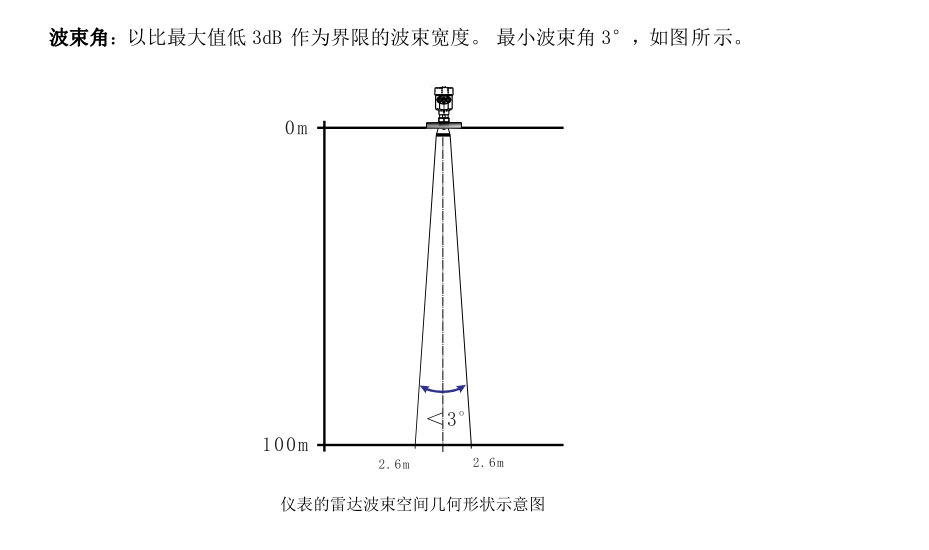

3、 *窄 3°天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷。
4、波长更短,在固体表面具有更好的反射特性,因而不需要特别的使用万向法兰来进行瞄准。
5、支持远程调试与远程升级,减少等待时间,提高工作效率。
6、支持手机蓝牙调试,方便现场人员维护工作
7、适用于大量程、高粉尘、蒸汽凝结、搅拌、狭窄安装空间,以及精度及盲区要求较高的场合等。
应用的行业 可应用的工况
• 化工与石化 • 电力 • 中间料仓 • 储仓
• 钢铁及冶金 • 矿产 • 料斗 • 储罐
• 造纸及纸浆 • 水及污水 • 过程罐 • 搅拌罐
• 食品与饮料 • 制药 • 其他
![产品特点](/uploads/allimg/210331/155I53623-0.jpg)
![](https://www.harzkj.com/uploads/allimg/210119/0931304960-1.jpg?imageView2/2/format/webp/)
• 采用高达76-81GHz的发射频率
• 高频率与信噪比,是低介电常数介质的*佳选择
• 波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度与可靠性
• 测量盲区更小,对于小罐测量也会取得优异效果
• 波长更短,对于小颗粒介质与倾斜的介质表面的物位测量效果更好
• 测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护
• 非接触式测量,无磨损,无污染,可测量液体,固体介质的物位
• 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响
• 采用两线制回路供电的技术,供电电压和输出信号通过一根两芯电缆传输,节省成本
• 采用**微处理器和独特回波处理技术,可适用于各种复杂工况
• 发射功率极低,可安装于各种金属、非金属容器内,对人体环境均无伤害

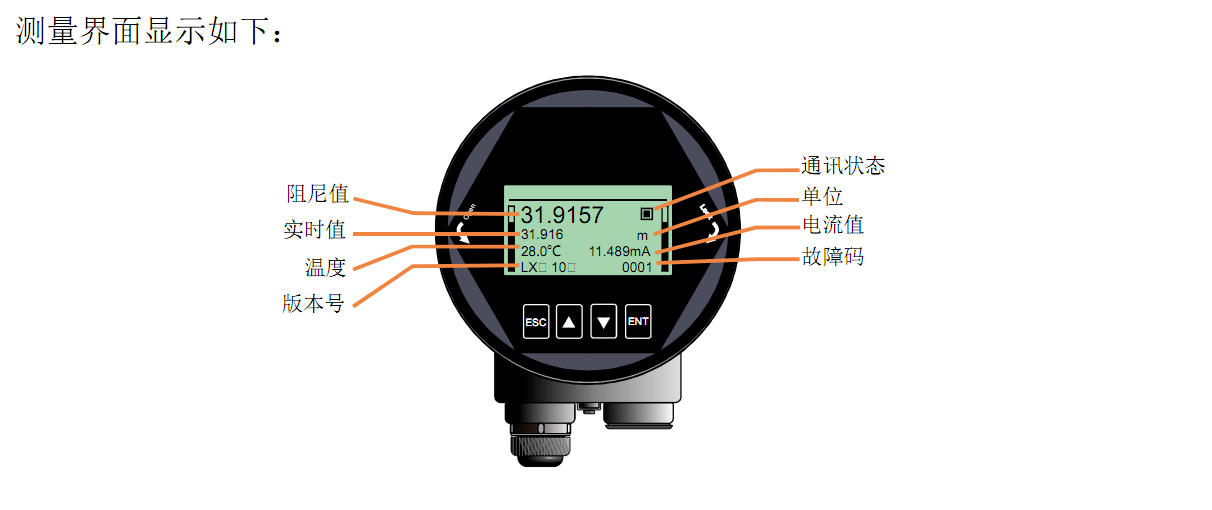

• 带有按键的显示屏可方便设置仪表的参数
![](https://www.harzkj.com/uploads/allimg/210119/0931301F3-2.jpg?imageView2/2/format/webp/)
![产品参数](/uploads/allimg/210331/155I5G02-3.jpg)
• 应 用: 固体颗粒、粉尘、液体 ( 适用于大量程、高粉尘、蒸汽凝结、搅拌、狭窄安装空间)
• 频率范围: 80GHz
• 测量范围: 0-30米,0-60米,0-120米
•精 度: ±0.7mm
•介质温度: -40...250℃
• 过程压力: -0.1...4.0Mpa
•过程连接: 螺纹、法兰
• 防爆等级: Exia II CT6;Exd II CT6
•防护等级: IP67
•信号输出: 4...20mA/HART(两线/四线), RS485/Modbus
![](https://www.harzkj.com/uploads/allimg/210119/0931304308-3.jpg?imageView2/2/format/webp/)
![](https://www.harzkj.com/uploads/allimg/210119/0931306051-4.png?imageView2/2/format/webp/)
![80g雷达物位计](/uploads/allimg/210331/155I54045-9.jpg)

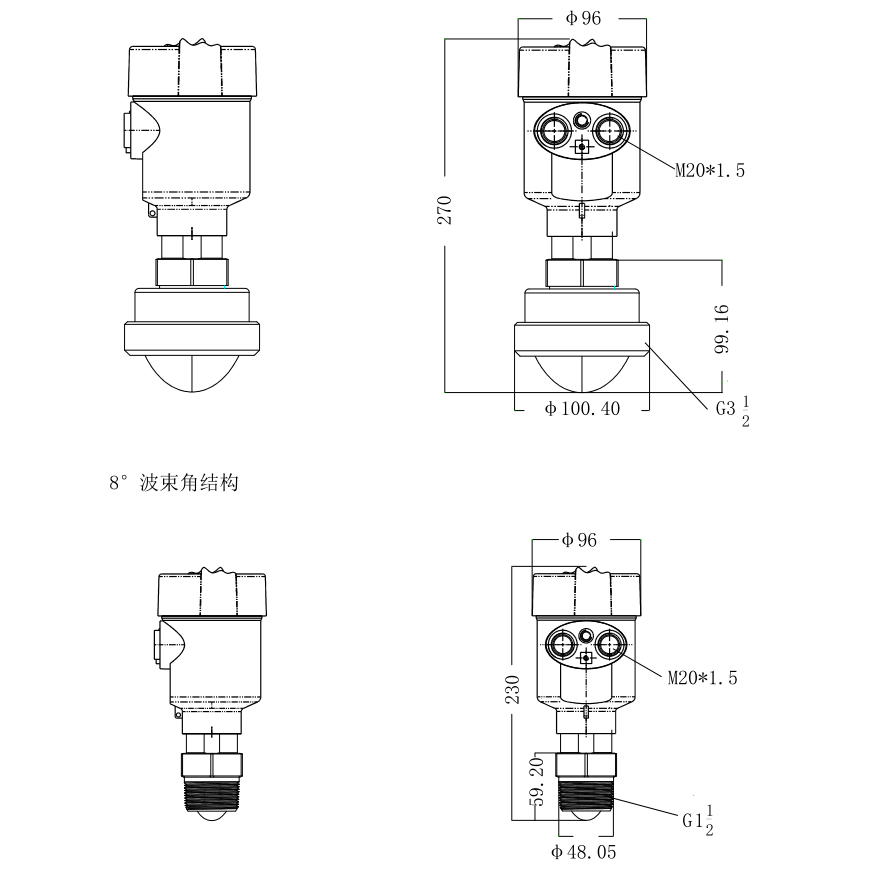

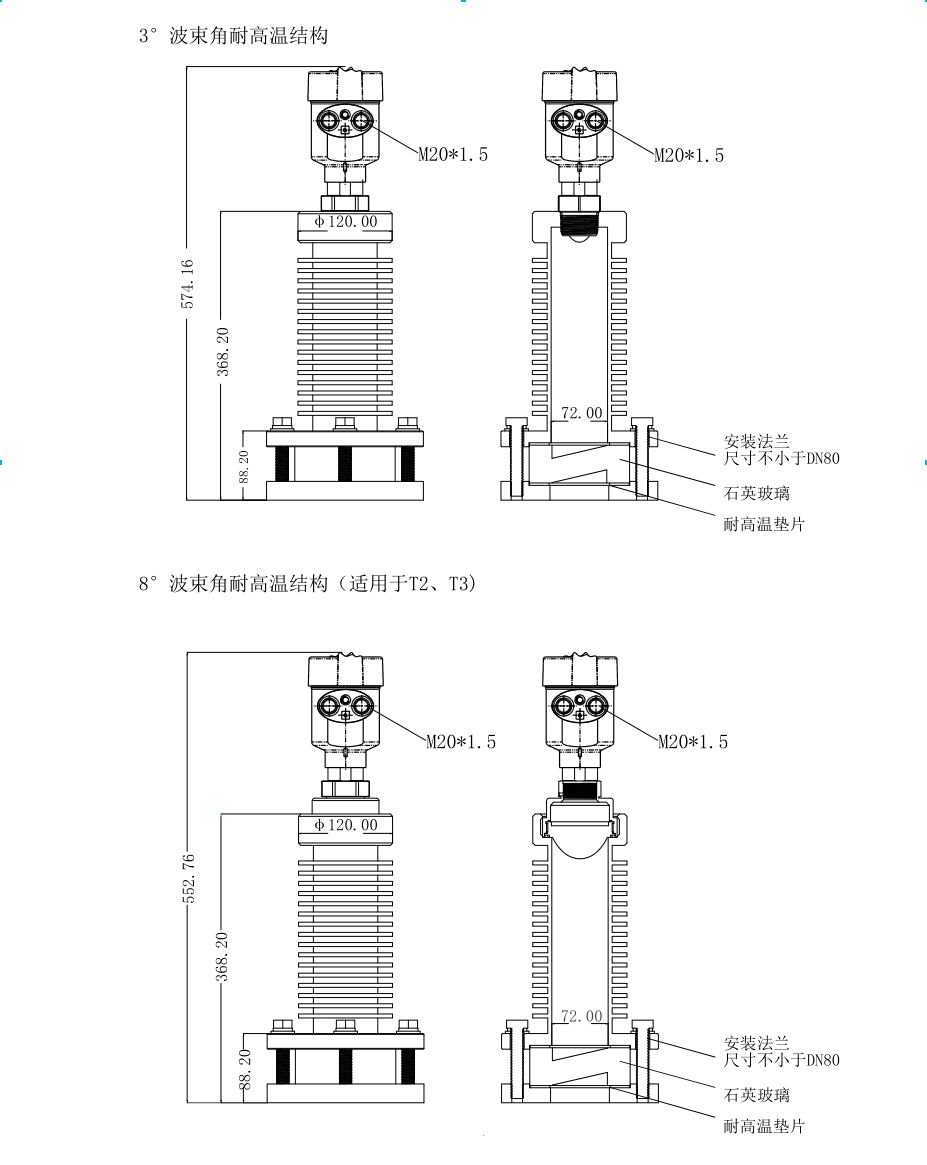

![产品尺寸.jpg 产品尺寸.jpg](/uploads/allimg/210331/155I55435-11.jpg)
![80G雷达物位计](/uploads/allimg/210331/155I55394-12.png)
![80G雷达物位计](/uploads/allimg/210331/155I52133-13.png)
![80G雷达物位计安装](/uploads/allimg/210331/155I51536-14.jpg)
![80G雷达物位计安装](/uploads/allimg/210331/155I53454-15.jpg)

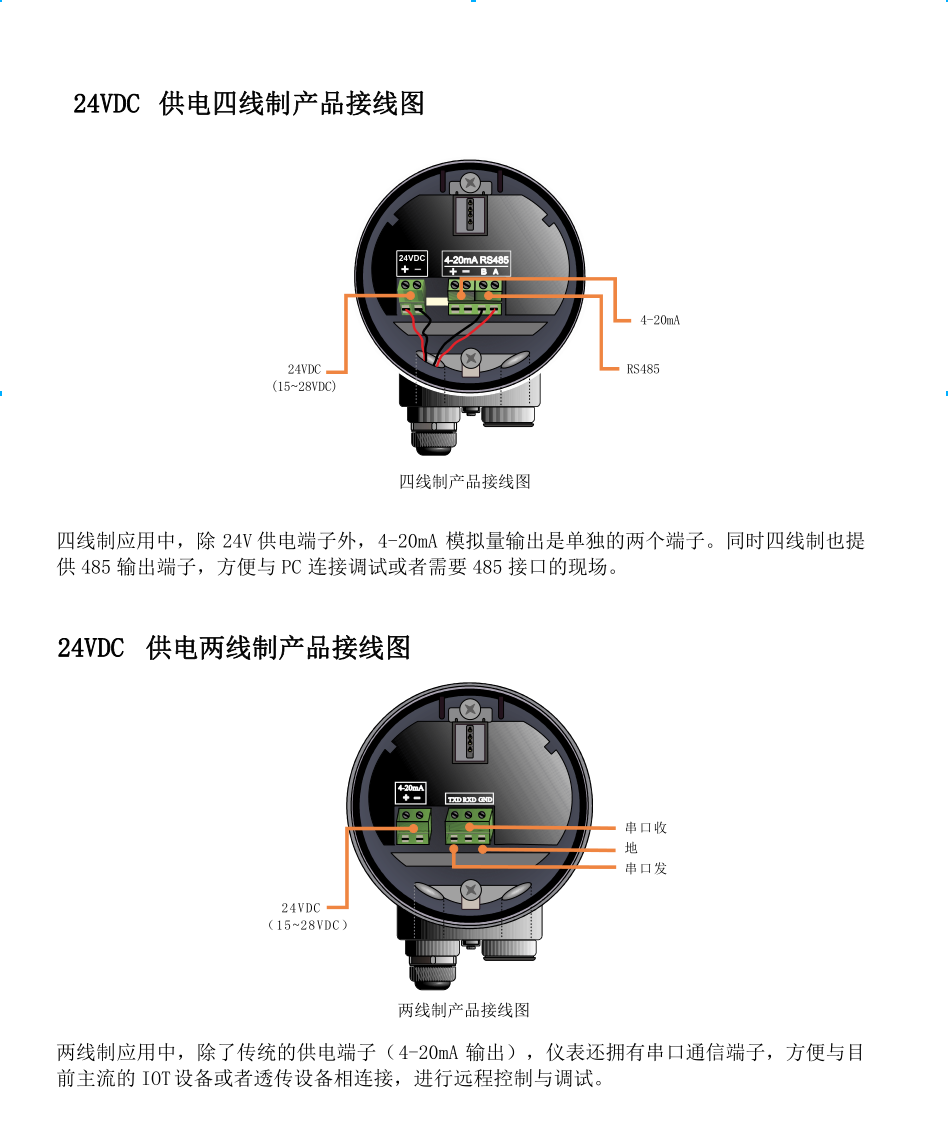

![80G雷达物位计接线图](/uploads/allimg/210331/155I55633-16.jpg)
![80G雷达物位计接线图](/uploads/allimg/210331/155I529A-17.jpg)
![80G雷达物位计接线图](/uploads/allimg/210331/155I56321-18.jpg)
![80G雷达物位计接线图](/uploads/allimg/210331/155I5M41-19.jpg)
?
主要优势如下:
1、 基于自研的 CMOS 毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区。
2、5GHz 工作带宽,使产品拥有更高的测量分辨率与测量精度。
3、 *窄 3°天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷。
4、波长更短,在固体表面具有更好的反射特性,因而不需要特别的使用万向法兰来进行瞄准。
5、支持远程调试与远程升级,减少等待时间,提高工作效率。
6、支持手机蓝牙调试,方便现场人员维护工作
7、适用于大量程、高粉尘、蒸汽凝结、搅拌、狭窄安装空间,以及精度及盲区要求较高的场合等。
应用的行业 可应用的工况
• 化工与石化 • 电力 • 中间料仓 • 储仓
• 钢铁及冶金 • 矿产 • 料斗 • 储罐
• 造纸及纸浆 • 水及污水 • 过程罐 • 搅拌罐
• 食品与饮料 • 制药 • 其他
![产品特点](/uploads/allimg/210331/155I53623-0.jpg)
![](https://www.harzkj.com/uploads/allimg/210119/0931304960-1.jpg?imageView2/2/format/webp/)
• 采用高达76-81GHz的发射频率
• 高频率与信噪比,是低介电常数介质的*佳选择
• 波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度与可靠性
• 测量盲区更小,对于小罐测量也会取得优异效果
• 波长更短,对于小颗粒介质与倾斜的介质表面的物位测量效果更好
• 测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护
• 非接触式测量,无磨损,无污染,可测量液体,固体介质的物位
• 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响
• 采用两线制回路供电的技术,供电电压和输出信号通过一根两芯电缆传输,节省成本
• 采用**微处理器和独特回波处理技术,可适用于各种复杂工况
• 发射功率极低,可安装于各种金属、非金属容器内,对人体环境均无伤害
• 带有按键的显示屏可方便设置仪表的参数
![](https://www.harzkj.com/uploads/allimg/210119/0931301F3-2.jpg?imageView2/2/format/webp/)
![产品参数](/uploads/allimg/210331/155I5G02-3.jpg)
• 应 用: 固体颗粒、粉尘、液体 ( 适用于大量程、高粉尘、蒸汽凝结、搅拌、狭窄安装空间)
• 频率范围: 80GHz
• 测量范围: 0-30米,0-60米,0-120米
•精 度: ±0.7mm
•介质温度: -40...250℃
• 过程压力: -0.1...4.0Mpa
•过程连接: 螺纹、法兰
• 防爆等级: Exia II CT6;Exd II CT6
•防护等级: IP67
•信号输出: 4...20mA/HART(两线/四线), RS485/Modbus
![](https://www.harzkj.com/uploads/allimg/210119/0931304308-3.jpg?imageView2/2/format/webp/)
![产品细节](/uploads/allimg/210331/155I53141-5.jpg)
![](https://www.harzkj.com/uploads/allimg/210119/0931306051-4.png?imageView2/2/format/webp/)
![](https://www.harzkj.com/uploads/allimg/210119/0931305060-5.png?imageView2/2/format/webp/)
![80G雷达物位计](/uploads/allimg/210331/155I5L06-8.png)

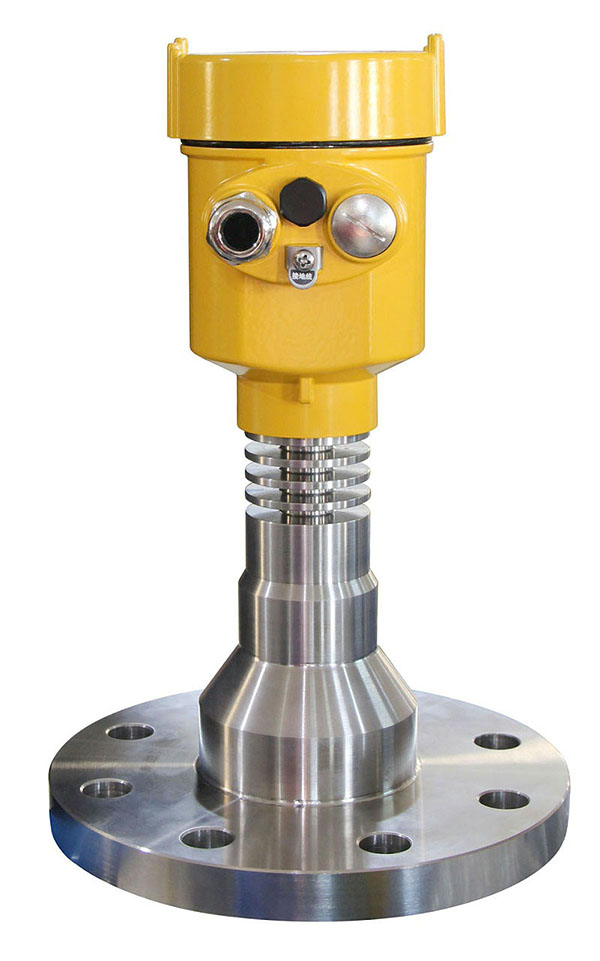

![80g雷达物位计](/uploads/allimg/210331/155I54045-9.jpg)

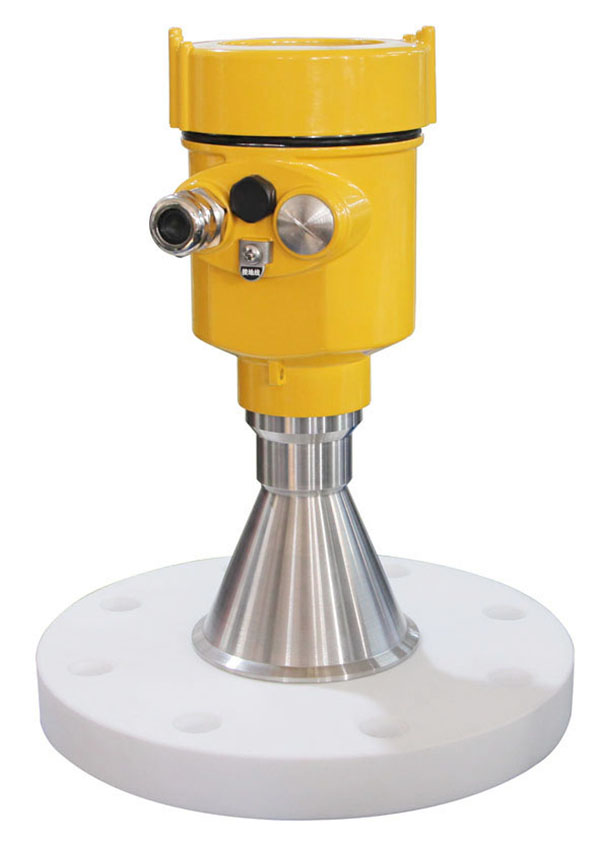

![80G雷达物位计](/uploads/allimg/210331/155I55319-10.jpg)
![产品尺寸.jpg 产品尺寸.jpg](/uploads/allimg/210331/155I55435-11.jpg)
![80G雷达物位计](/uploads/allimg/210331/155I55394-12.png)
![80G雷达物位计](/uploads/allimg/210331/155I52133-13.png)

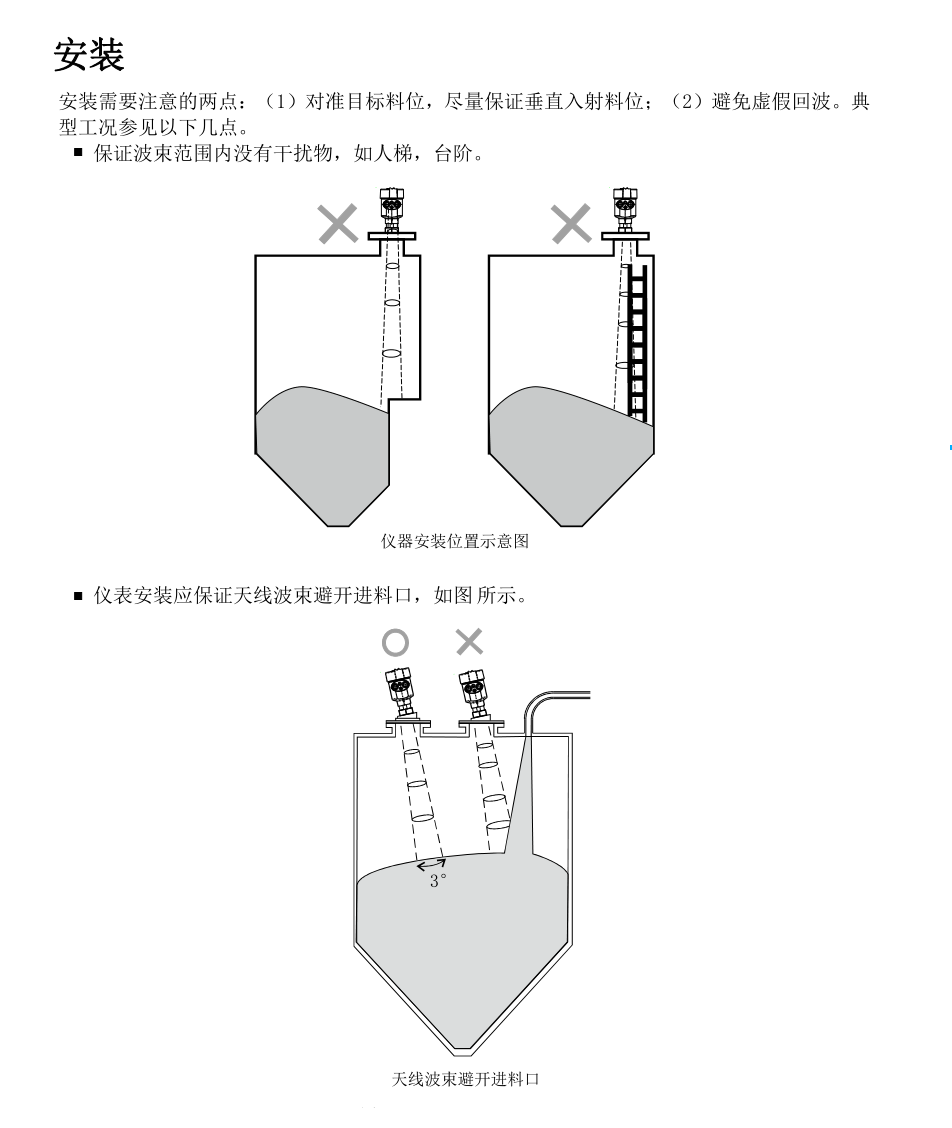

![80G雷达物位计安装](/uploads/allimg/210331/155I51536-14.jpg)
![80G雷达物位计安装](/uploads/allimg/210331/155I53454-15.jpg)
![80G雷达物位计接线图](/uploads/allimg/210331/155I55633-16.jpg)
![80G雷达物位计接线图](/uploads/allimg/210331/155I529A-17.jpg)

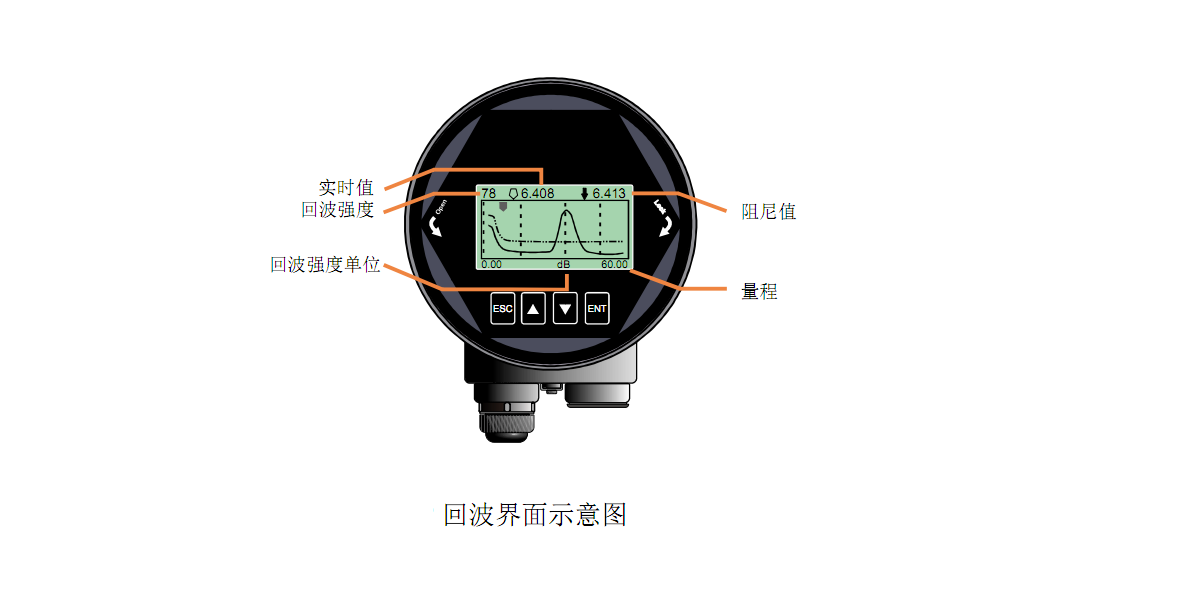

![80G雷达物位计接线图](/uploads/allimg/210331/155I56321-18.jpg)
![80G雷达物位计接线图](/uploads/allimg/210331/155I5M41-19.jpg)
![产品应用](/uploads/allimg/210331/155I5I36-20.jpg)

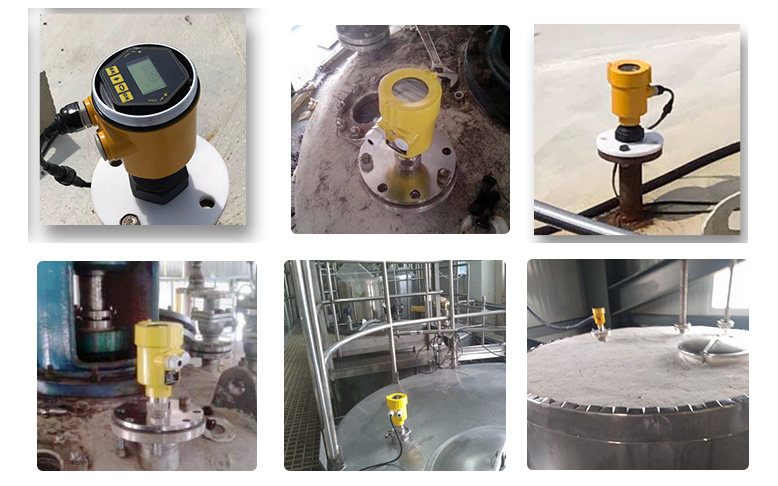

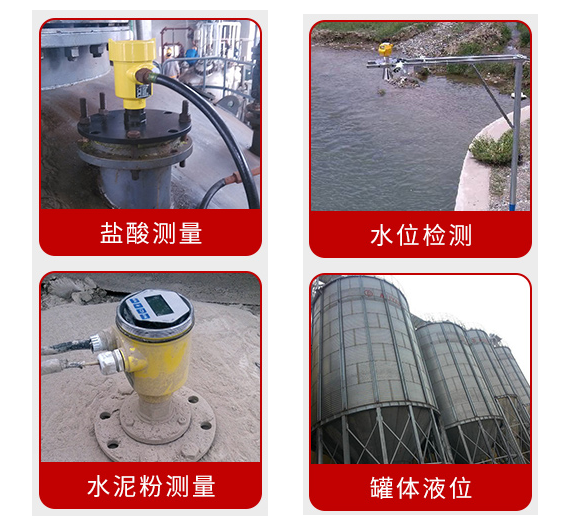

![雷达液位计应用](/uploads/allimg/210331/155I51028-21.jpg)
![雷达液位计应用](/uploads/allimg/210331/155I52614-22.jpg)
