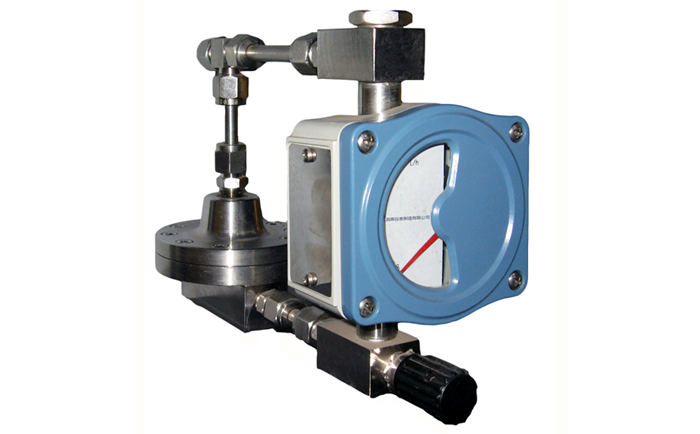

吹气式液位计

吹气式液位计生产厂家。吹气式液位计可以理解为非接触式液位测量仪表,可对敞口或密闭容器内的液体液体进行测量。除吹气管与被测介质接触外,吹气装置和单晶硅···
订购热线:181-5507-8261
立即咨询
      吹气式液位计生产厂家。吹气式液位计可以理解为非接触式液位测量仪表,可对敞口或密闭容器内的液体液体进行测量。除吹气管与被测介质接触外,吹气装置和单晶硅差压变送器测量元件均不与被测介质接触,从而保护了测量元件,减少了仪表的维护量,增加了测量的可靠性。因吹气装置可保证恒定流量气体输出,差压变送器测得的压力就能够自动跟随吹气管出口压力的变化,所以,差压变送器输出的信号就与介质液位高度成对应关系。
单路吹气式液位计用于密度不变的敞口容器液位测量;双路吹气式液位用于密闭容器或密度会改变的密闭容器或敞口容器的液位测量,这是一个基本应用原则,如果选错了,液位测量将出现较大误差。

       吹气式液位计除了能测量洁净液体的液位外,特别适于有腐蚀性的酸碱盐液体、粘度较大的液体、易结晶液体、高温、含有固体颗粒液体的液位以及一些流化床料位的测量。
吹气式液位计主要特点?
由吹气装置组成的液位测量系统没有可动部件,除吹气管外,其它测量元件不与被测介质接触?
单表安装、面板安装,可选单路、双路或多路结构?
结构紧凑、坚固,可将测量所需主要零部件集成在一块面板上,便于安装和维修?
全机械结构,密封性好,故障率低,维护量较小
吹气式液位计工作原理

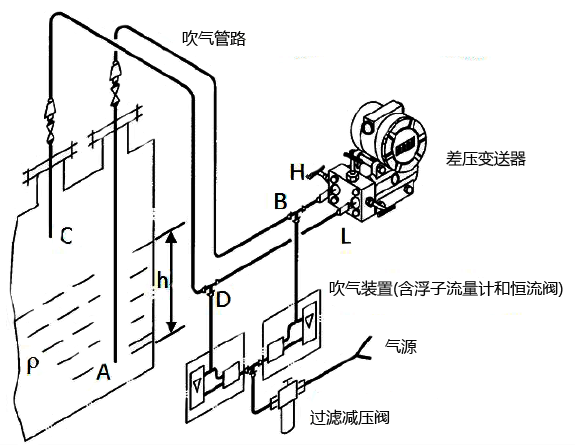

吹气式液位计主要由吹气装置、差压(压力)变送器和吹气管路三部分组成。单路吹气装置适用于常压或敞口容器液位的测量,双路吹气装置适用于带压容器液位的测量。吹气式液位计工作原理如图1所示。
吹气式液位计工作原理
       吹气式液位计工作原理
气体经过滤减压后进入吹气装置,经吹气管路恒定地由插入被测介质中的吹气管末端鼓泡排出。由于从吹气管排出的气体流量非常小,A处气体压力PA与液体介质的压力相等,B处气体气体PB等于PA加上AB两处的压力差△PAB,吹气管D处气体压力PD等于C处气体压力PC加上CD两处的压力差△PCD。通过差压变送器测量BD两处的差压△PBD即可得到容器的液位高度h。PA-ρ×g×h=PC,PB=PA+△PAB,可得出:PB=PC+△PAB+ρ×g×h,PD=PC+△PCD,△PBD=ρ×g×h+△PAB-△PCD,以上公式中ρ为液体密度,g为当地重力加速度。AB、CD之间的压力差与AB两处的管线距离以及流量有关,在设计取压时尽量让AB的距离和CD的距离一致、流量一致,因此△PAB=△PCD,这样,△PBD=ρ×g×h,通过测量△PBD就可计算出容器内液位高度h。
吹气式液位计吹扫装置
