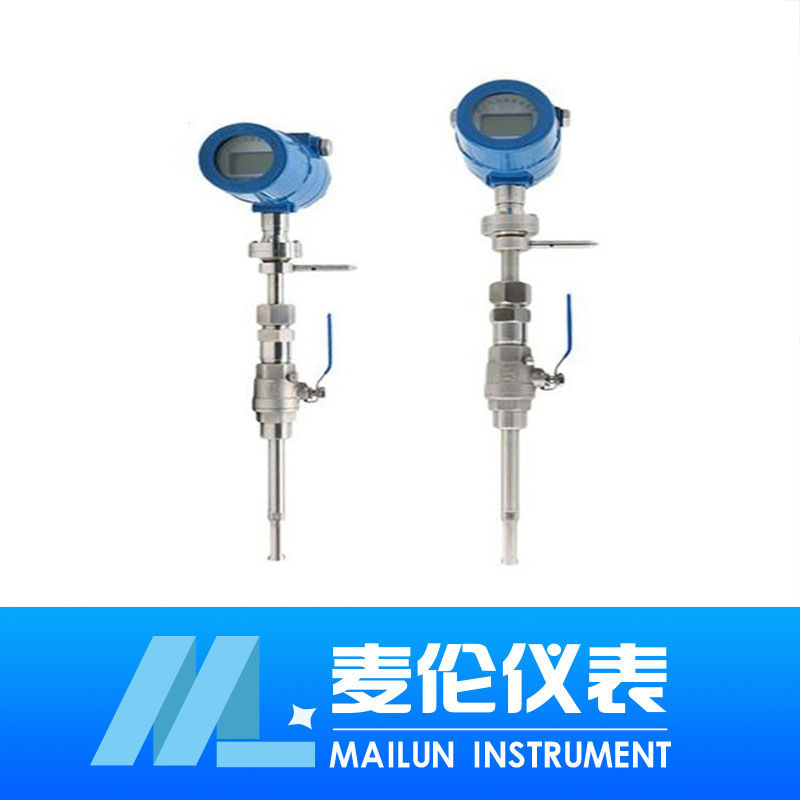

热式气体质量流量计

热式气体质量流量计是利用热传导原理测量流体流量的仪表,该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小,数字化程度高,安装方便,测量准确等优点。二、产品技···
订购热线:181-5507-8261
立即咨询

热式气体质量流量计是利用热传导原理测量流体流量的仪表,该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小,数字化程度高,安装方便,测量准确等优点。

  二、产品技术优势

  1、特有流量数据模型算法;模糊理论控制温度、湿度算法;

  2、高性能智能微处理器及模数、数模转换芯片;

  3、宽量程比1000:1;大口径,低流速,压损可忽略;

  4、直接测量质量流量,无须温压补偿;

  5、低流速测量非常灵敏;

  6、设计、选型方便,安装、使用简便;

  7、适合各类单一或混合气体流量测量。

  三、产品特点

  1、采用稳定性极高铂RTD传感器技术

  2、采用享有“平衡结构封装”技术,介质温度自补偿

  3、特有算法,可实现高线性、高重复性、高精度

  4、量程比宽1000:1,可据用户要求可拓展

  5、可实现大管径小流量测量,*小流量可测低至零,分辨率0.001m/s

  6、无可动部件、振动影响可忽略

  7、直管段要求不高1-2D

  8、与介质的温度、压力无关

  9、特有高温算法,介质温度可达+400℃

  10、采用高湿算法,实现高精度测量

  11、对流量信号键入12点动态修正,内置10点修正

  12、在线动态校正电流/电压输出

  13、对粉尘等小颗粒不敏感

  14、在线不断流装卸,维护方便

  四、应用场合

  1、公用工程---电﹑气﹑水处理的监控

  管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气;

  2、石油与天然气工业

  能量交换;填井气回收; 燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控;

  3、电力行业

  燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量;

  4、化学行业

  烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量 ;电池工厂各种气体流量测量;

  5、冶金行业

  钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制;

  6、纸浆与造纸行业

  废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量;

  7、食品及医药行业

  加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧化过程中气体流量测量;通风系统;锅炉进气﹑废气﹑过程控制;

  8、环保

  沼气利用过程中的气体测量;氯气处理过程中氯气气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量;

  9、其他行业

  工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制;

  五、性能指标

  1、测量范围:0.5—100Nm/s (20℃,101.33KPa)

  2、准确度: ±1.5%的读数,±1.5%满量程

  3、量程比:通常100:1(取决于标定流量的范围)

  4、管径范围: 15mm~2000mm

  5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体。(乙炔气体除外)

  6、环境温度范围: -40℃~+85℃(无显示); -30℃~+70℃(有显示); 湿度小于90%RH

  7、介质温度范围: -40℃~+100℃;-40℃~+200℃;-40℃~+450℃;-40℃~+510℃

  8、传感器直径:ф3、ф2.5

  9、插入式传感器探杆直径:ф19(标准)、ф16、ф12

  10、传感器材质:316不锈钢、哈氏合金、钛

  11、探杆材质(保护套):316不锈钢(标准)、哈氏合金

  12、双向测量介质流量

  13、模拟量输出:流量:4-20mADC,温度:4-20mADC 大负载:1000Ω

  14、累积脉冲量输出

  15、键入12段非线性修正,内置10段非线性修正

  16、通讯:串口输出RS232/RS485

  17、供电电源:24VDC/600mA;220VAC/2W;110VAC/3W

  18、报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定

  19、大屏幕LCD显示:七位瞬时流量,八位累积流量

  20、过程压力:1.6Mpa( 大20MPa)

  21、安装工艺形式:插入式(卡套、卡套+球阀、法兰连接)适用于DN80以上的管道安装,管道式(法兰、螺纹连接)适用于DN15以上的管道安装。

  22、防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)

  23、防护等级:IP65

  六、传感器参数

  1、管段传感器数据表 (螺纹连接)



  2、管段传感器尺寸表(法兰连接)



  七、产品选型
