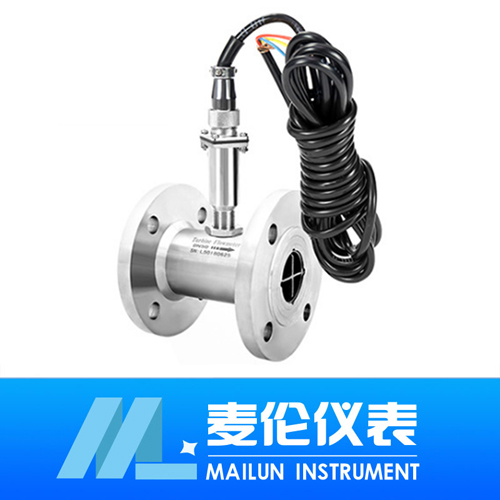

远传涡轮流量计

一、仪表概述:远传涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体或液体的流量和总量。与定量控制仪配套使用,可以对液体加料进行高精度定量控制。**用于石···
订购热线:181-5507-8261
立即咨询

一、仪表概述:
远传涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体或液体的流量和总量。与定量控制仪配套使用,可以对液体加料进行高精度定量控制。**用于石油、化工、冶金、科研等领域的计量。控制系统。配备有卫生接头的涡轮流量传感器可以应用于制药行业,远传涡轮还可与控制室中的二次仪表相连,实现积算、传输、通讯和控制功能。

二、测量原理:
远传涡轮流量计的工作原理是流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由*磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k;式中:
f——脉冲频率[Hz];
k——传感器的仪表系数[1/m3],由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量(工作状态下)[m3/h];
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
三、适用场合:
涡轮流量计**用于石油、化工、冶金、供水、造纸、环保、食品等领域,主要适用于测量封闭管道中与不锈钢及刚玉、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。
四、性能特点:
1、传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。
2、结构简单、牢固以及拆装方便。
3、测量范围宽,下限流速低。
4、压力损失小,重复性好,精确度高。
5、具有较高的抗电磁干扰和抗振动能力。
五、技术指标:
仪表口径:螺纹连接:4、6、10、15、20、25、32、40 ;
法兰连接:(15、20、25、32、40)50、65、80、100、125、150、200;
插入式:200以上;
量程比例:1:10; 1:15; 1:20 ;
仪表材质:304不锈钢、316(L)不锈钢等;
介质温度:-20℃~+120℃;
环境温度:-10℃~+55℃;
相对湿度:5%~9%;
大气压力:86~106Kpa;
供电电源:现场显示型:仪表自带锂电池;
防爆形式:基本型非防爆、防爆型;
防护等级:IP65、IP67。
六、仪表类型:
A、现场显示型:
本智能流量计是采用**单片微机技术设计的新型流量计显示仪表,与脉冲信号输出的流量传感器(如涡轮、旋涡)配套。可显示瞬时流量和累计总量。累计流量:八位数字,小数点后面3位有效数字。瞬时流量:六位数字,可显示出每升的变化。显示精度:±1个显示单位。信号输出:脉冲输出:1~3000Hz外供+12~+24VDC电源 电流输出:4~20mA外供+24VDC电源(两线制)内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示,隔爆型。小信号切除功能。
B、脉冲输出型:
工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地
C、4~20mA输出型:
工作电压:外供电+24VDC(两线制)输出信号:4~20mA或1-5V、4mA对应涡轮流量传感器零流量,20mA对用涡轮流量传感器zui大流量,流量范围见涡轮流量传感器铭牌。信号传输距离:小于250米。安装:涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器接头处(m16×1.5螺纹),用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线:4~20mA输出型放大器对外引线为红线和白线。红线为电源线,白线为信号线。
D、分体远传显示型:
工作电压:外电源供电220VAC信号传输距离:小于250米显示仪瞬时四位:累计总量九位显示显示仪尺寸:横式:160mm×80mm竖式:80mm×160mm显示仪带4~20mA输出并能与计算机连接。
七、结构及安装方式:
1、 仪表安装采用螺纹连接及夹装式;
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向*,且上游直管段应≥6D,下游直管段应≥5D(D为被测管道实测内径)。
3、传感器应远离外界磁场,如不能避免,应采取必要的措施;
4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管;
5、传感器露天安装时,请做好放大器插头的防水处理;
6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式,详见有关使用说明书。
八、布线与接地注意事项:
布线注意事项
1、尽可能采用一根完整的电缆线。
2、 应尽可能远离电噪声源(如大功率变压器、电动机和强电源线),避免与动力电源线平行布线。
3、 建议在粗的电线末端采用非锡焊的夹紧式接线片。
4、为防水和机械损伤,将电缆线装入金属导管内,但同一根导管内不得有大功率传输电缆,(一根传输电缆输送的zui大功率大于流量计信号电缆输送的zui小功率的10倍时,两者不能安装在同一根导管内)。
5、对存在较强外磁场的区域,应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界磁源进行屏蔽。
6、防爆型涡轮流量传感器电缆线的连接,必须严格遵守防爆放大器的有关标准。
接地问题
1、 屏蔽线只能一端接地,在显示仪表端接地。
2、接地应良好可靠,防爆型接地电阻需小于10Ω。
使用涡轮流量计时必须注意一下几点:
1、要求被测介质洁净,黏度低,腐蚀性小,不含杂质,以减少对轴承的磨损。如果被测液体气话或者含有气体时,要在流量计前装消气器。为避免流体中杂质进入变送器损坏重酬,以及为了防止涡轮被卡住,必要时加装过滤器。
2、流量计的安装应避免振动,避免磁场及热辐射。
3、介质的密度和黏度的变化对流量示值有影响,必要时应做修正。
九、使用要求:
1、使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。
2、传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门(阀门应安装在流量计后端),严禁传感器处于无液体状态时受到高速流体的冲击。
3、传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时请看好导向件及叶轮的位置关系。
4、传感器不用时,应清洗内部液体,吹干后且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。(此项非常重要)
5、配用的过滤器应定期清洗,不用时应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。
6、传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)
7、在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。

十、安装场所:
1、安装场所应符合环境温度在-25~55℃范围内,湿度<80%RH;
2、通风良好、避免日晒、雨淋;
3、避免在配管有振动或应力的场所;
4、避免易受到强烈热辐射、放射性影响的场所;
5、必须避免外界强电磁场对检测信号的干扰。如不能避免时,应在流量计(传感器)的放大器上加设屏蔽罩等措施来消除干扰;
6、在有防爆要求的场所,应采用隔爆放大器;
7、安装位置应考虑便于安装、操作、维修。

十一、测量范围与压力等级:

1、气体涡轮流量计:

型号规格

工作状态流量范围(m3/h)

流体

温度

环境

温度

相对

湿度

公称压力PN(MPa)

大压力损失(kPa)

基本误差
1%

基本误差
1.5%

基本误差
2.5%

LWQ-15





1.57.5

-20

+120

-20

+60

≤95

6.3

1

LWQ-25





642

0.7

LWQ-40

8.484

8.4160



1.6
2.5
4.0

0.6

LWQ-50

16.8168

16.8336



0.5

LWQ-80

34340

34680



0.7

LWQ-100

51510

511020



0.7

LWQ-150

98980

981960



0.8

LWQ-200

1701700

1702550



0.8

LWQ-250

2302300

2303450



0.8

LWQ-300

4004000

4006000



0.8

2、液体涡轮流量计:

仪表口径(mm)

正常流量范围(m3/h)

扩展流量范围(m3/h)

常规耐受压力(MPa)

特制耐压等级(MPa)

(法兰连接方式)

DN 4

0.040.25

0.040.4

6.3

121625

DN 6

0.10.6

0.060.6

6.3

121625

DN 10

0.21.2

0.151.5

6.3

121625

DN 15

0.66

0.48

6.32.5(法兰)

4.06.3121625

DN 20

0.88

0.459

6.32.5(法兰)

4.06.3121625

DN 25

110

0.510

6.32.5(法兰)

4.06.3121625

DN 32

1.515

0.815

6.32.5(法兰)

4.06.3121625

DN 40

220

120

6.32.5(法兰)

4.06.3121625

DN 50

440

240

2.5

4.06.3121625

DN 65

770

470

2.5

4.06.3121625

DN 80

10100

5100

2.5

4.06.3121625

DN 100

20200

10200

2.5

4.06.3121625

DN 125

25250

13250

1.6

2.54.0

DN 150

30300

15300

1.6

2.54.0

DN 200

80800

40800

1.6

2.54.0
