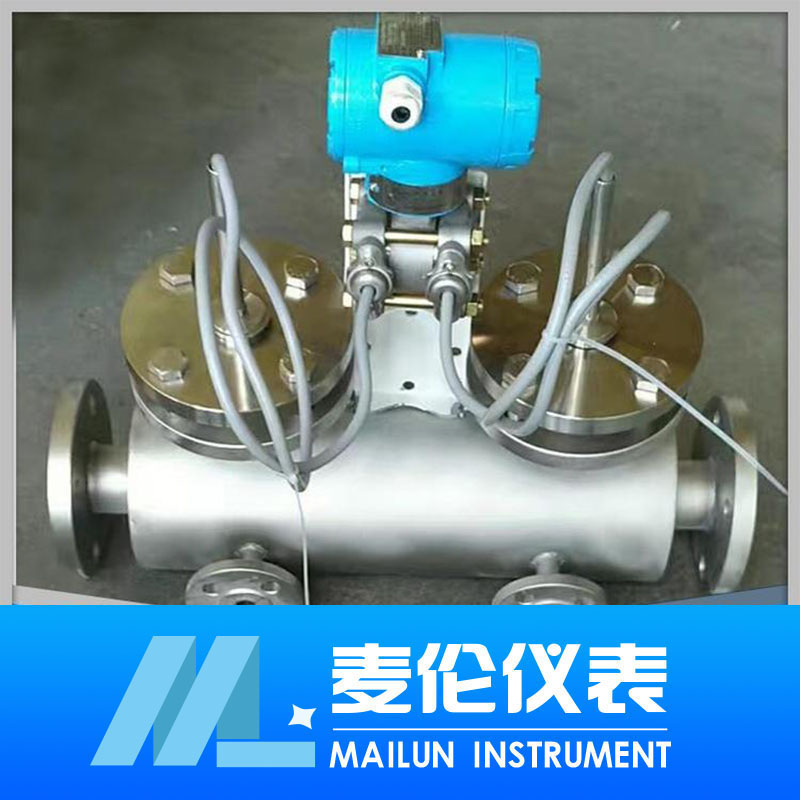

楔形流量计
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
楔形流量计是我公司*新研制开发的新一代差压式流量仪表,它可以满足大多数流体的测量要求,如清洁的液体、气体、蒸汽、空气等。它特别适合测量传统流量计很难测量的流体,如泥浆、矿浆、油浆、燃料油、渣油、煤焦油等其它高粘度流体及有悬浮液的、易结晶的、脏污的流体等等。因此,楔形流量计被**用于石油、化工、电力、轻工等领域那些高粘度、低雷诺数的测量。
1、楔形流量计特点
1)、一体化 传感器、三阀组、差压变送器一体化安装,省去导压管路、阀门管件,整个系统更简单,测量精度与可靠性大大提高。
2)、智能化 选用智能差压变送器时,可通过HART协议或通信方式(现场总线协议)对流程参数进行设定、组态,根据被测介质流量的变化,调整差压,使系统范围度大大拓宽;选用智能式多参数差压变送器时,可实现多参数测量(差压、体积流量、质量流量、压力、温度),实现完全的温度、压力补偿,直接输出精确的流量信号。
3)、准确度高,重复性好,配置高精度差压变送器可实现流量的精确测量。
4)、低雷诺数(Red =500)、高粘度(500cP)测量。
5)、测量稳定性好,流量系数长期保持恒定,检定周期长。
6)、结构简单、可靠性高、使用寿命长。抗磨损免维护(无可动部件)。
7)、对介质适应能力强,能测量高、低压流体,除一般气体、液体、蒸汽外,特别适用于高粘度流体、浆液、腐蚀性、易结晶、含悬浮物多的流体及脏污的流体,无节流件的“积污”和取压口的堵塞问题。
8)、测量范围度(量程比)宽,不用二次表软件修正即可达到10:1。
9)、相比同级别的文丘里管更精巧。
10)、对安装直管段要求低,能有效避免或减少测量系统的附加测量不确定度。
11)、压力损失小,节约能源。
楔形流量计主要技术参数
(1)准确度:优于±0.5读数(标定)
(2)重复性 amp;plusmn;0.2读数
(3)范围度:10:1或更宽
(4)压力损失:测量差压的1/5左右(约为孔板的1/3)
(5)适测介质:各类液体、气体及蒸汽
(6)雷诺数适用范围:5001×106(低雷诺数下测量时,范围度相对缩小,流出
系数的不确定度相对增大)
(7)被测液体粘度:*大500mPa.s
(8)耐介质压力:5MPa以下,也可高于5MPa
(9)耐介质温度:400°C以下(用户特殊定货,也可提供耐更高温的产品)
(10)适用的管径:DN15 mmDN300 mm (用户特殊定货,可提供大于DN300 mm
的产品)
(11)楔形比H/D:0.2,0.3,0.4,0.5
(12)长期稳定性 amp;plusmn;0.2F.S/Y
(13)供电电源:+24V
(14)流量范围:见下表
表1 楔形流量计测量液体时的流量范围
型 号 |
公称通径DN(mm) |
楔形比H/D |
流量范围(m3/h) |
LGX 015 |
15 |
0.2,0.3,0.4,0.5 |
0.112.7 |
LGX 020 |
20 |
0.2,0.3,0.4,0.5 |
0.24.8 |
LGX 025 |
25 |
0.2,0.3,0.4,0.5 |
0.37.4 |
LGX 032 |
32 |
0.2,0.3,0.4,0.5 |
0.512.2 |
LGX 040 |
40 |
0.2,0.3,0.4,0.5 |
0.819 |
LGX 050 |
50 |
0.2,0.3,0.4,0.5 |
1.329.7 |
LGX 065 |
65 |
0.2,0.3,0.4,0.5 |
2.250.1 |
LGX 080 |
80 |
0.2,0.3,0.4,0.5 |
3.376 |
LGX 100 |
100 |
0.3,0.4,0.5 |
8.2118.7 |
LGX 125 |
125 |
0.3,0.4,0.5 |
12.8185.5 |
LGX 150 |
150 |
0.3,0.4,0.5 |
18.4267.1 |
LGX 200 |
200 |
0.3,0.4,0.5 |
32.7474.8 |
LGX 250 |
250 |
0.3,0.4,0.5 |
51.2741.8 |
LGX 300 |
300 |
0.3,0.4,0.5 |
73.81068.2 |
楔形流量计表2 测量气体时的流量范围
型 号 |
公称通径DN(mm) |
楔形比H/D |
流量范围(m3/h) |
LGX 015 |
15 |
0.2,0.3,0.4,0.5 |
1.219.1 |
LGX 020 |
20 |
0.2,0.3,0.4,0.5 |
2.333.9 |
LGX 025 |
25 |
0.2,0.3,0.4,0.5 |
3.553 |
LGX 032 |
32 |
0.2,0.3,0.4,0.5 |
5.886.8 |
LGX 040 |
40 |
0.2,0.3,0.4,0.5 |
9.0135.7 |
LGX 050 |
50 |
0.2,0.3,0.4,0.5 |
14.1212 |
LGX 065 |
65 |
0.2,0.3,0.4,0.5 |
23.9358.2 |
LGX 080 |
80 |
0.2,0.3,0.4,0.5 |
36.2542.6 |
LGX 100 |
100 |
0.3,0.4,0.5 |
56.5847.8 |
LGX 125 |
125 |
0.3,0.4,0.5 |
88.31324.5 |
LGX 150 |
150 |
0.3,0.4,0.5 |
127.21907.6 |
LGX 200 |
200 |
0.3,0.4,0.5 |
226.13391.2 |
LGX 250 |
250 |
0.3,0.4,0.5 |
353.35298.8 |
LGX 300 |
300 |
0.3,0.4,0.5 |
508.77630.2 |
注:表1、表2的流量范围是指工作状态下的体积流量。
楔形流量计选型和安装
1、选型
1)、通径规格
LGX楔形流量计产品,一般情况下都按工艺管道的公称通径选定流量传感器的通径规格。我公司可根据用户提供的产品定货咨询表的数据进行选型计算,如果认为有必要调整传感器内径时,则向用户提出更改选型规格的建议,提请用户重新确认。若在用户设计选型时,安装管道尚未确定,我公司也可根据用户在产品定货咨询表中提供的测量条件,向用户推荐通径规格,提请用户确认。
2)、楔形流量计仪表材质
仪表的材质,原则上应根据所测量介质的腐蚀类型和腐蚀性的大小以及介质工况温度由用户自己做出选择。本产品中的楔块及接头材质均采用不锈钢(1Cr18Ni9Ti或304或316),外壳(法兰、管道)采用碳钢或不锈钢,适用于介质温度400°以下的非强腐蚀性介质。
当介质工况温度400°C时,需根据具体的工况温度、介质的氧化性、腐蚀性,选用更适合的耐热钢种。
当介质工况温度在-20190°C范围时,宜采用1Cr18Ni9Ti或用户指定的其它耐低温材质。
对于各类酸、碱、盐强腐蚀性介质,其仪表材质需由用户同我公司另行协商确定。
3)、取压方式
差压的测量,一般都采用普通螺纹取压方式,即在测量管管壁开孔,通过取压接头与导压管相连接。远传法兰取压,适用于不宜直接采用导压管导压的测量场合,如测量重油等粘稠流体或其它极易堵塞取压通道的脏污流体以及其它特殊测量场合。远传取压的传感器安装支座配合尺寸,依所选用的传感器型号规格而定。
4)、关于流量
选型时,应保证管道内的流体流量在流量计的测量范围之内,且处于其测量范围的1/22/3处为。
5)、填写订货咨询表
作为设计选型依据,用户需向我公司提供被测流体性质、工况条件,楔形流量计产品订货咨询表。
