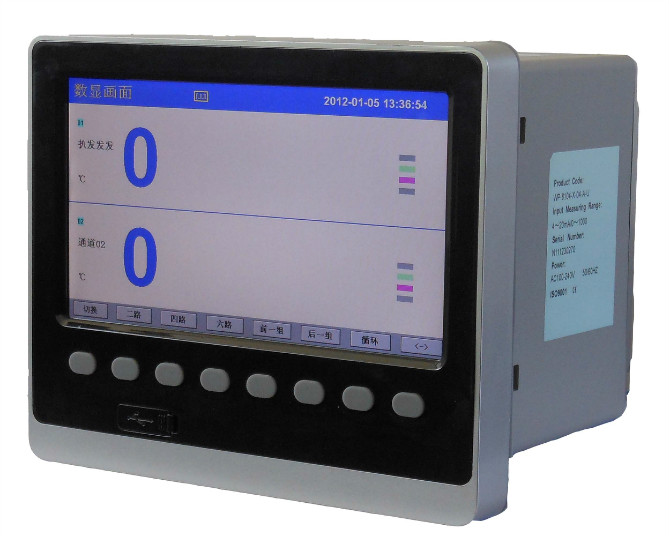

JSML-3000 40通道彩色无纸记录仪（288×288 mm）是江苏麦伦仪表有限公司开发生产的*新产品。它有40个通用输入，可以输入标准电流、标准电压、频率、毫伏、热电偶、电阻温度传感器等。具有传感器隔离配电输出、继电器报警输出、变送输出、流量求和、温压补偿、历史数据传输、打印和远程通讯等功能。

四十通道彩色无纸记录仪的主要特点。夏普10.4英寸进口640×480点阵TFT高亮度彩色图形液晶显示屏，CCFL背光，画面清晰，色彩绚丽，视角宽阔。

屏幕亮度可自由调节。采用高速、高性能的32位ARM微处理器，画面响应时间小于0.5秒，可同时实现40个信号的检测、记录、显示和报警。采用*新大型集成电器，国际名厂元器件精心设计。32位大容量FLASH内存芯片存储历史数据，断电时从不丢失数据。完全隔离通用输入，可输入多种信号，无需跳线，通过软件配置即可。工程量显示值范围广，可显示5位数值：-9999～19999。支持真空度科学计数法显示。

曲线显示可自由组合，自定义曲线颜色。曲线纸张方式可设置水平或垂直。中文菜单配置，显示项目位数、项目单位。软件密码锁保证了用户组配置的安全性。内置国家标准二级汉字库（6500汉字），采用T6拼音输入法，可自由输入位数和单位。报警显示，同时指示各通道的下限、下限、上限和上限报警。可以记录*后15个警报。使用USB接口传输和备份历史记录，支持128M、256M、512M U盘。

标准串行通信接口:RS-485和RS-232C。10M以太网标准RJ45接口。标准◇Modbus TRU通信协议，除支持公司的ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行**配置软件，无需专用驱动程序。外置微型打印机支持手动打印和定时自动打印，满足用户现场打印的需求。集成硬件实时时钟，时钟也能在掉电的情况下准确运行。全新开关电源，85VAC-265VAC范围内正常工作。提供变送器+24VDC隔离配电。金属外壳，允许在恶劣环境下使用。主要规格有三、四十通道彩色无纸记录仪。输入类型及测量范围，精度:。

类型量程测量量程精度:DVC 0~20mV -9999~19999 ±0.2%。0~100mV -9999~19999 ±0.2%。0~5V -9999~19999 ±0.2%。1~5V -9999~19999 ±0.2%。DCI 0~100mA -9999~19999 ±0.2%。4~20mA -9999~19999 ±0.2%。TC S -50.0~100.0℃ ±3.7℃。100.0~1768.0℃ ±2℃。B 0~1820.0℃ ±2℃。K -50.0~1372.0℃ ±2℃。E -50.0~1000.0℃ ±2℃。J -50.0~1200.0℃ ±2℃。T -199.90~320.00℃ ±2℃。Wer3-25 0.0~2300.0℃ ±5℃。RTD Pt100 -200.0~850.0℃ ±1℃。Cu50 -50.00~150.00℃ ±1℃。电阻0~350Ω-9999~19999频率0-10 KHZ 0~19999 ±1　　 　　　　◇DEC-3000系列仪表允许40通道不同类型的信号直接输入，通道间完全隔离，隔离电压大于400V。安装方法:嵌入式仪表盘安装（立式仪表盘），允许*大倾斜后30度安装，水平左右。仪表板厚度:2-26mm。尺寸:288（W）×288（H）×168（D）mm重量：5公斤。的输出信号。

电源分配:16路电源分配，8组24VDC输出，输出电流60mA/组。24可配置继电器触点输出，触点容量3A，250 VAC（阻性负载）默认为常开触点。*大12路模拟传输输出，4-20 mADC，负载电阻<600&Omega;。

通信和印刷。通讯接口:RS-232C、RS-485和以太网RJ45。波特率:1200,2400,9600,57600（RS-232C,RS-485）,10M（以太网）打印接口：RS-232C直接连接到串行微型打印机。

补偿操作。蒸汽：根据IFC 67公式计算蒸汽质量流量以补偿蒸汽密度。一般气体：温度、压力补偿计量标准体积流量。天然气：温度、压力补偿计量标准体积流量。液体:温度补偿测量标准体积或质量流量。的累积范围。0-99999999。

数据备份和传输。256M-1G USB驱动器可选。

录音时间。录音间隔1秒2秒5秒10秒15秒1分2分4分。记录长度72小时6天15天30天45天180天360天750天。的准确性。 &plusmn;0.2%FS。

它显示的方式。640&times;480点阵，亮度高，大显示屏，宽视角10.4英寸真彩色图形液晶显示器，CCFL背光。形式的保护。内置Flash存储器，保护参数和历史数据，电源可**保存。

电力供应。开关电源85VAC-265VAC,50HZ&plusmn;5%，功耗<120W、四十通道彩色无纸记录仪产品选型。DEC-3000 40通道彩色无纸记录仪。DEC-3000  60 □ -□ □ □ □ □ □ □ □ □ 　。

型号选择代码解释。60个尺寸（288&times;288&times;168）万元。是的。输了。输入8到16 16个输入。24 24个输入。40 40个输入。频率输入数n无要求。八个频率输入。16 16路频率信号输入。24路频率信号输入。32 36个频率信号输入。40 40个频率输入。

继电器。报警输出可配置00无。十二路。24号公路。不需要发射机输出N。A4四路发射机输出。A8 8传输输出。A16 16路发射机输出。PID调节输出n无要求。P4 4个PID控制输出。P8 8个PID控制输出。

通信/印刷。函数为0。1个RS-232C通信。2 RS-485通讯。3 RS-232C打印。

以太网通信N无。E以太网通信。配电输出N无。PDC24V电源分配输出。的流量为0。无温度和压力补偿的流量累积。带温度和压力补偿的流量总和。USB。传递函数/0无。U USB传输功能。

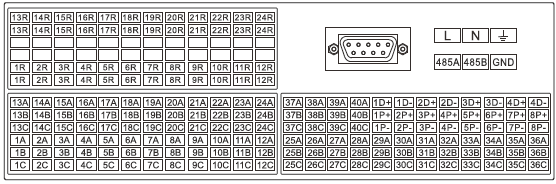

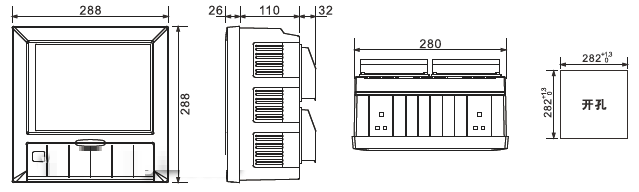

注：JSML-3000 40通道彩色无纸记录仪通用输入数+频率输入+传动输出+PID控制输出&le;40。四十通道彩色无纸记录仪仪表外形尺寸、安装方法及开口尺寸。开口尺寸:282&times;282彩色无纸记录仪尺寸图。40通道彩色无纸记录仪接线方式。彩色无纸记录仪的连接方式。彩色无纸记录仪接线图。
