发布时间：2022-09-13 23:25:11

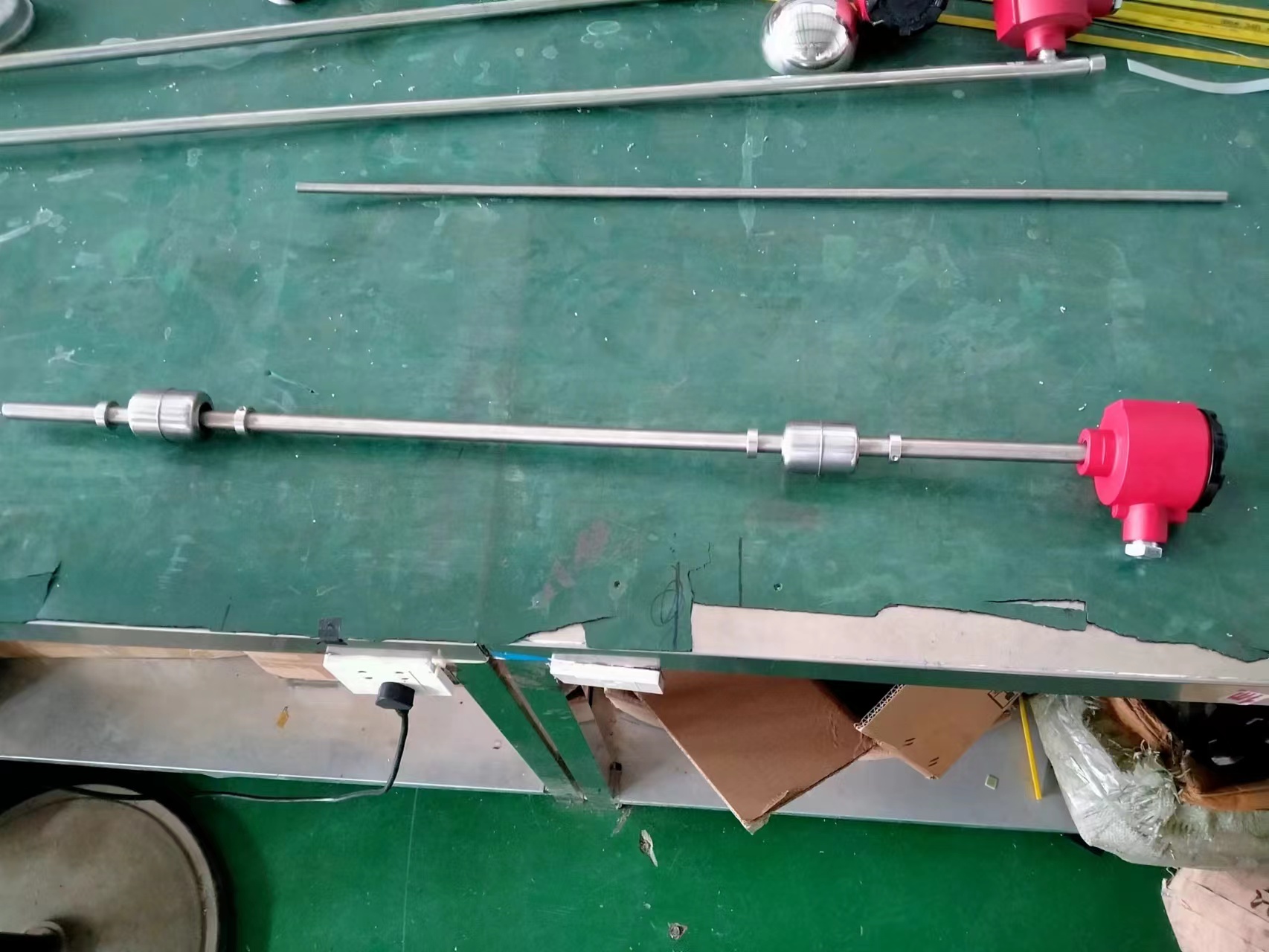

JSML-UQ K—71系列簧片浮子液位控制器**应用于民用建筑水箱、水塔、水池、以及污水处理、食品、造纸、石化等行业的开放式或封闭式储罐，地下水池罐内各种液位的液位测量可分为工业污水、碱、酸、油、水等导电和非导电液体。

是如何工作的。在控制器中安装了多个GAG-5大功率磁簧开关，当浮子配上磁钢随液位上下时，干簧开关与之接触动作，从而达到控制液位的目的。模型的解释。结构形式（模型）。泵在高水位。低水位泵停止和DK-10可以匹配。普通芦苇（顶部）。一个常闭簧片（下）。在高水位时停止泵。低水位泵可与DK-10配套使用。一个常闭簧片（上部）。普通簧片（下）。与DK-10电机控制箱配套自动控制。普通芦苇（顶部）。普通簧片（下）。上、下限液位控制及高低限位报警与DK-10可匹配。三根芦苇。通常闭合的簧片。上、下限液位控制及高低限位报警与DK-10可匹配。通常闭合的簧片。三根芦苇。

与DK-10电机控制箱配套自动控制。四根芦苇。需要控制4点以上的控制器可以协商。布线和安装。A由于铁路运输的限制，4m以上采取分段包装，安装时由用户自行焊接，焊接完毕后，将焊缝锉直，并做好水压试验（压力小于0.6MPa），以确保无泄漏即可使用，F型传感器必须与箱体内的氟塑料套管套并固定。或者用户可以自己解决运输问题。B. 传感器安装在被测容器上，安装方法如图2所示，传感器下端与容器底部固定牢固。C. 传感器与显示器之间的连接线不能用交流电源敷设，因为感性交流电可能对仪器产生影响，为了避免对信号的干扰，尽可能将屏蔽电缆敷设在铁管中。D、法兰安装G法兰标准HG20592-97DN150、PN1.6（其他法兰标准咨询方案）螺纹安装螺纹尺寸M30×2。

主要技术参数。干簧触点容量。220VAC，1A。UQK-71液位控制装置工作压力。≤1.6MPa。被测介质的比重。＞0.7g/cm3。被测介质的温度。国产芦苇-10°C~+80°C，进口芦苇。10℃~+120℃。

JSML-UQK-71浮子液位计测量范围G型（不锈钢）≤4m,（4m以上协商解决）F型（氟塑料）≤4m。

液位仪表简介。

浮球液位计由传感器和指示器组成。浮球液位传感器由带磁簧的不锈钢防护管和带磁铁的浮球组成。浮球液位传感器的磁性浮球随容器内液体的升降而上下运动，利用感应效应使保护管中的磁簧管移动，引起线性电阻的电阻发生变化，并通过指示器的变化反映液位变化。磁柱液位计根据浮力原理和磁耦合原理工作。

产品类别:一般:用于水和一般腐蚀性介质，导杆和φ76浮子为不锈钢。常温型:-5-65°C,ABS工程塑料耐腐蚀。耐腐蚀类型:导杆和φ120浮子为不锈钢内衬聚四氟乙烯，用于强酸性介质。小型浮动类型:φ48不锈钢浮子和导杆。

折叠编辑本段输出窗体。4-20mA双线DC24V电源。B.1-5V三线制（现场LED显示）。0-10 mA四线制交流220V电源。

这一段是如何运作的？磁浮子随被测液位沿测量管上下移动。磁体使干簧管瞬间处于导管开关中的相应位置，输出相应位置的接触信号，并与相应的控制电路配合，完成对注液或抽液泵的自动控制，使液位控制在规定的范围内。位置接触信号与报警电路配合，可用于危险液位（上、下限）的报警和控制。折叠并编辑本段说明。M.带指示器的普通型（指针式或数字式）。O.普通型，无说明。本质安全型带指示表（带安全栅的指针式）。g.防爆型无指示灯头。M1. 液晶显示器头。M2 LED头。

JSML-UDM-2 1水泵浮球液位控制器,浮球开关控制器,浮球液位传感器 A 3 M通用型，4-20mA双线DC24V 电源固定钢法兰。控制范围200～8000mm。（4000mm以上的分段）。输出信号干簧触点380V AC,2A。一生5×104次。控制介质温度—20~100°C。（特殊订单可为125°C）。工作压力0~0.6 MPa。（*高可达2.5 MPa的特殊订单）。中等比重≥0.4 g/cm3。控制灵敏度10mm。中等粘度≤ 0.05 Pa.S.使用环境温度-10~55°C温度≤85%，无强烈震动。
