磁翻板液位计，磁翻柱液位计，翻板液位计
发布时间：2022-08-26 00:04:42
JSML-UHZ
磁翻板液位计是以磁悬浮为测量元件，磁钢驱动列显示，无能量。本系列磁性液位计能高度密封、防泄漏和适应高压、高温、腐蚀条件下的液位测量，具有可靠的安全性，弥补了玻璃板（管）液位计指示清晰易碎的不足，不受高低温度变化的影响，不需要多组液位仪表组合使用。
特别是现场指导部分，由于不直接接触液体介质，对高温、高压、高粘度、有毒有害、强腐蚀性介质更有利。此，它比传统的玻璃管板液位计更可靠、安全、**、实用。适用于低温到高温、真空到高压等环境，可用于各种塔、罐、球罐及锅炉等设备的液位检测，**应用于电力、石油、化工、冶金、生态环境保护、造船、建筑、食品等行业生产过程中的液位测量和控制。
磁浮子液位计配有上、下限开关输出，可实现远程报警和限位控制。磁浮子液位计配有变送器，可实现液位的远距离指示、检测和控制。根据集装箱的位置，可提供侧面装载、底部装载和顶部装载。根据工作介质的不同，提供不锈钢、R-PP、U-PVC、不锈钢衬里聚四氟乙烯防腐材料。
磁翻板液位计的工作原理:根据浮力原理和磁耦合效应，研制了磁翻板液位计。被测容器内液位升降时，液位计主管中的浮子也随之升降，浮子中的永磁体通过磁耦合传递给现场指示器，驱动红白转柱翻转180，液位上升时，转柱由白变红，液位下降时，由红变白，指示器的红白边界为容器内介质液位的实际高度，从而实现液位的指示。在指示器的左侧带有醒目的刻度，使指示的高低更加清晰。

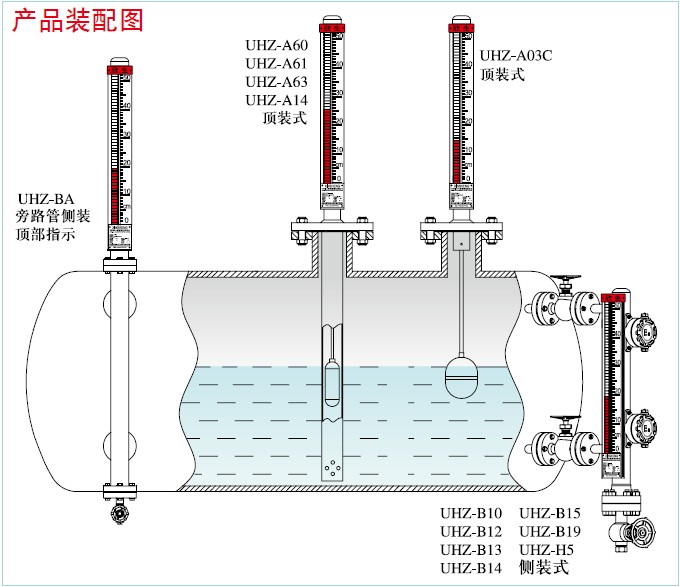

磁翻板液位计的结构如下图所示：
磁翻板液位计的主要技术指标。范围（mm）:300~19000;中等密度（g/cm3）:0.5~2。Medium viscosity: ≤ 0.02Pa.S.工作温度:-40 ~ 350.压力等级（MPa）:≤32Measurement accuracy (mm): ≤ ± 10.、安装:侧装、顶装、底装。
防护等级:IP65;防爆等级:IbI ICT 4（本质安全型）,dIIBT4（防爆型）。传输方式:4~20mA或开关量。接口法兰:PN4.0DN25HG20593（侧装）。PN1.0DN100HG20593（顶装、底装），可根据用户需要定制。
注：当液位计安全受到环境影响时，订货时应明确说明L1《300的空间位置。
