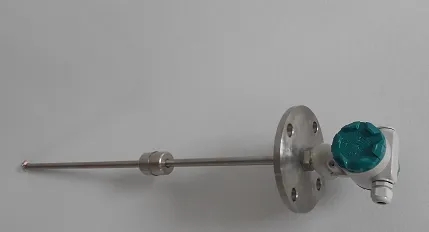

JSML-UQZ浮子液位计由磁性浮子、传感器和变送器组成。磁浮球随液位变化沿管道上下浮动时，浮球中的磁钢吸引传感器中相应位置的簧管，通过改变传感器的总电阻（或电压），变送器将变化后的电阻或电压信号转换成4～20mA的电流信号输出。显示器上可设置上下限报警，实现液位的位置控制。

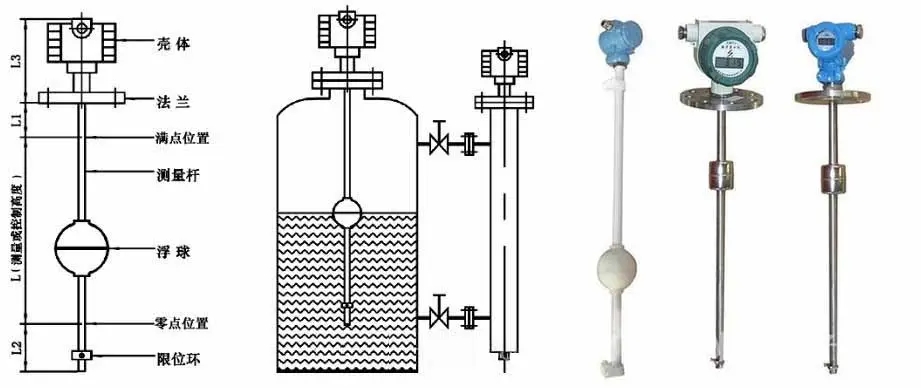

JSML-UQZ浮子液位计的结构原理：。
浮球液位计由两部分组成:液位传感器和智能HART板（电流转换器），浮子随液位同步变化，控制干簧开关关闭，使传感器的电阻成线性变化，然后由转换器将其转换成4~20mA标准电流信号并叠加HART数字信号输出。
JSML-UQZ浮子液位计特点:智能电子元器件由一块主板和一块液晶显示屏组成。可按*位调节范围和零点。HART通讯手动操作器或微机可在不中断输出信号的情况下与智能仪表进行双面通讯。适用于防爆或拆装不便的仪表。通过HART协议访问或修改仪器的测量、工艺参数、设备配置、校准和诊断信息。在使用HART协议的分散控制系统中，它与主机进行双向通信。带EEPROM，不因断电而丢失数据。
JSML-UQZ浮子液位计参数:测量范围:0~3500mm;电源电压：12~36V直流电;输出信号：2线制4～20mA.DC叠加数字信号，从。;用户选择平方根或线性输出。;负载电阻：250Ω.;测量精度:±10mm;环境温度:-40～80℃;工作温度:-20~120°C;公称压力:≤1.6 MPa
法兰标准：答:JB/T 82.1-94（平法兰）;DN100 第九十章。;B: JB/T 82.1-94（平法兰）
中等密度：≥ 0.65g / cm3.Medium viscosity: ≤ 0.015PaS.;材料:不锈钢;防护等级:IP65。
JSML-UQZ浮球液位计产品选型表:
类型数。
规则。
显示内容。
WH-UQZ。
磁浮球液位变送器。
01。
开销的。
02。
边到边。
03。
侧下。
04。
站立式。
H。
测量范围H。
*。
颈部长度（请在选择类型01时指定）。
JSML-UQZ浮子液位计评分以下四种安装方式:。
（订货时请注明安装形式及颈长L值。)。
对于开放式或非金属容器，可以使用支架安装。具体形式如图3所示。
JSML-UQZ浮球液位计接线方式:（参见图4）。
V浮子液位计操作说明:。
1、方向键操作。
零键【Z】，调整键（S），功能键。【男】
操作性的内容。
操作的方法。
备注。
按下键解锁。同时按【Z】和【S】键5秒以上，即可解锁（LCD屏幕显示:OPEN）PV值被清除。（零点调整）。
将浮子直接放在零位置，同时按【Z】、【S】键2秒以上，当前PV值可设置为0，（LCD屏幕显示:PV=0）如果PV的电流值与0值的偏差超过50%FS，则PV零值无效。4 mA点主动迁移。关键零：浮动处于零位置，按【Z】键2秒，发射机将输出4mA电流完成调零操作。（液晶屏:LSET）。20 mA点主动迁移。满键：将浮球置于满位，按【S】键2秒，变送器输出20mA电流，完成全面操作。（液晶屏:HSET）。发射机数据恢复。
先按【Z】键，再打开电源，继续按住【Z】超过5秒，如果液晶显示屏显示OK，则发射机数据已恢复到出厂状态，松开按钮即可，如果LCD显示FAIL，则表示发射机未进行数据备份，无法恢复出厂状态。
如果2分钟内没有按键被按下，发射机键会自动锁定。要操作，锁必须重新打开。以上操作，使用零键【Z】，键满【S】即可实现，两键发射机主板按键操作说明如上。外接无表头的电流表也可以调节。
测量参数的设定。设定测量参数后，连续按功能键【M】依次显示ZERO、SPRN、DPMP、DISP、FI CC。;显示内容。;设置的内容。;操作的方法。;0.888。;ZEPO CM。;设置4 mA点范围。
按【Z】选择修改后的数字或小数点按【S】键调整数值或小数位。100.00。
中波号设置20mA点刻度。2.000。DPMP S。设置阻尼时间。12.008。DISP mA。
设置显示模式。按【S】选择显示模式（显示水平，当前，百分比）。3.6。FIX C CM。
固定电流输出。输出屏幕上显示的电流值（3.6,4,8,12,16,20,22.8 mA）。
