JSML-UHZ型
磁翻板液位计是按国家化工部颁布的 HG / T21584 — 95 标准研制生产的一种产品。仪器可用于测量各种塔、罐、槽、球形容器和锅炉的介质液位。适用于低温至高温、真空至高压等环境，是石油、化工等工业部门理想的液位测量产品。根据容器中的安装位置，可提供侧装和顶装。根据工作介质的不同，我们提供了不锈钢和 ABS 、 PP - R 三种材质的工程塑料，其中 ABS 和 PP . R 材质分别适用于酸、碱等腐蚀性介质。
特点。浮球作为测量元件，磁铁驱动柱显示，无能量。具有上、下限位开关输出，可实现远程报警、限位控制。配备变送器可实现液位远距离指示、检测和控制。
结构及工作原理。基本型。根据浮力原理，浮子在测量管内随着液位的上升和下降而上下运动。浮子内的永磁钢通过耦合作用带动红白翻柱翻转 180 °，使翻柱在液位上升时由白变红，液位下降时由红变白，实现液位指示。
远距离传输。浮球液位计上安装有变送器，浮球上下移动，导杆中的测量元件通过磁耦合效应依次运动，得到电阻信号的变化，转换成 0 ～ 10 mA 或 4 ～ 20 mA 的标准信号输出，并与显示仪表或计算机连接，达到远距离传输的目的。

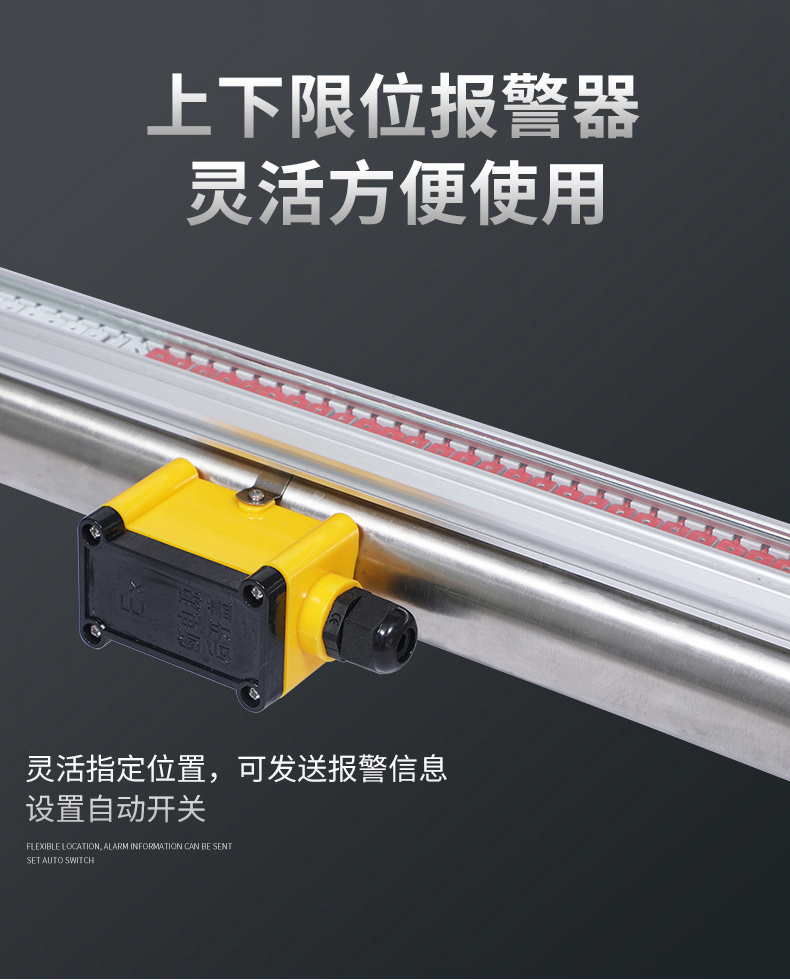

上、下限位开关输出。上、下限位置由用户在液位计的上升管上设定。控制器上设有具有自保持功能的干簧开关。当干簧开关随液位变化时，磁浮子实现报警或限位控制。
系统结构及接线。
上、下限位开关输出。本实用新型由具有自持功能的簧片开关和转换器组成，其中簧开关、转换器分别安装在现场和控制室内，转换器提供三对触点开关。
远距离传输。它由测量单元和发射单元组成。
本质安全爆炸。具有本质安全型防爆，上、下限开关输出型。防爆开关由一个干簧开关和一个带继电器触点的安全门组成，直接向用户提供一对常开或常闭触点。如果用户需要更多的联系人可以专门设计订购。（图三）。
具有本质安全型防爆远传型。它适合在课堂上使用电气设备（工厂）,C类气体，*高表面温度组T4(135 ° C).（图四）。
使用注意事项。 变送器外壳外接接地，用户使用时必须可靠接地。安全栅的使用应符合相关的使用说明。
磁翻板液位计变送器与安全门本质安全端之间的连接电缆为双芯屏蔽电缆，芯线截面积>0.5 m ，电缆允许分布电容为0.8μ F 。

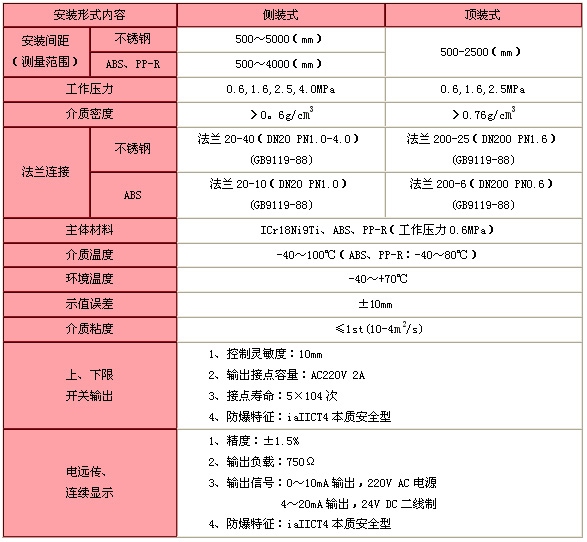

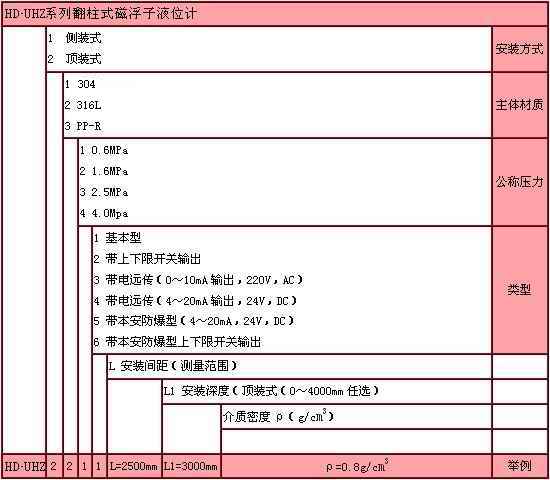

用户自己的法兰。主要技术指标。模型的解释。
维护和保养: 液位计筒内不得有固体杂质和磁性杂质，以免堵塞浮子，削弱浮力。根据介质情况，可定期对主管道进行清洗，清除管内沉积物杂质。清洗液位计或更换浮子后，打开排污法兰，装入磁性浮子时，应注意重端同磁性一端朝上，不能倒置。 对于低温和液化气的特殊产品，液位计主体采用真空夹套保温，安装和使用过程中小心不要使夹套损坏，以免影响产品质量。
