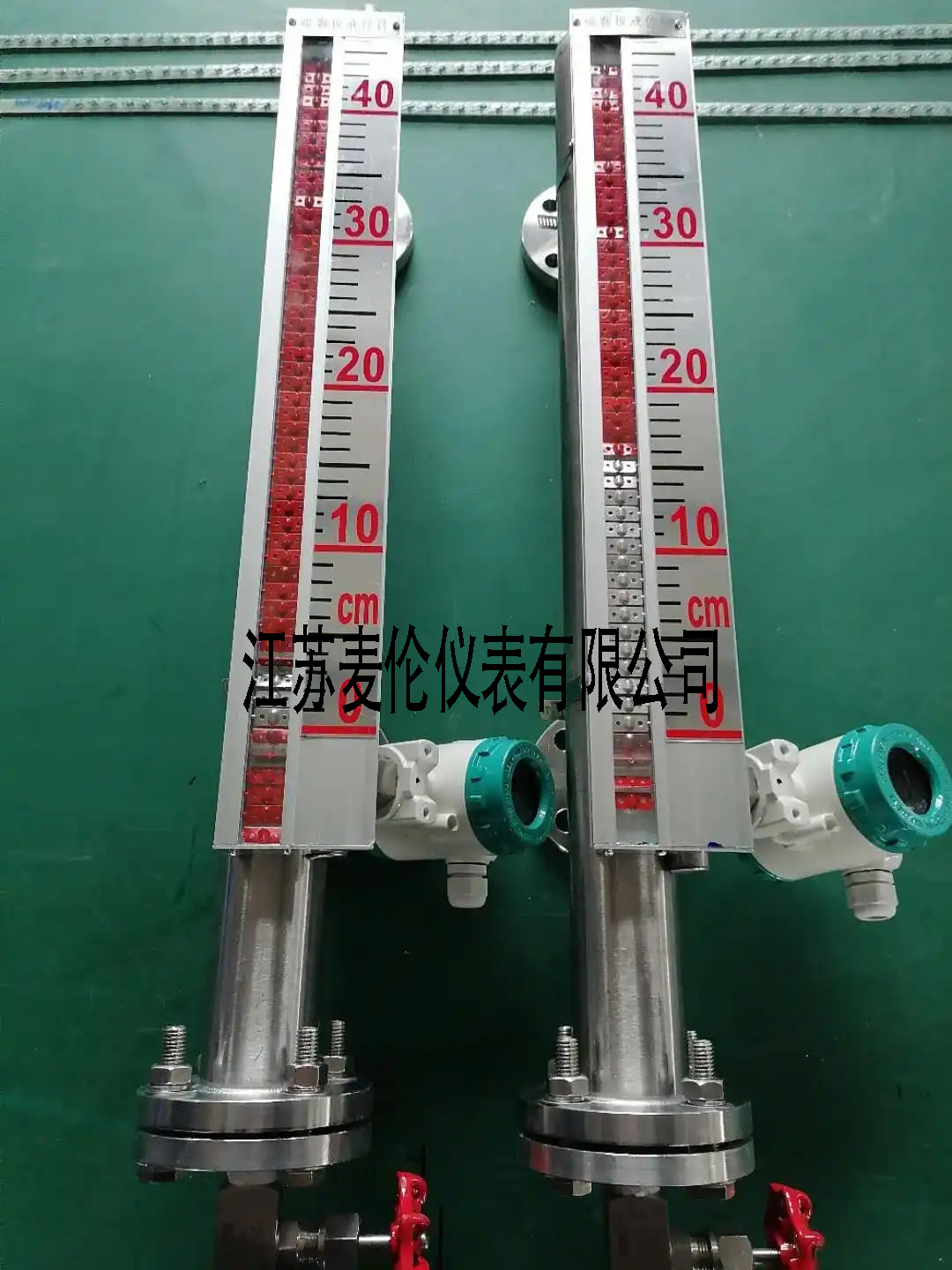

带远传磁翻板液位计的工作原理是怎么样的?
发布时间:2022-08-01 00:00:06
      带远传的磁翻板液位计的工作原理是怎么样的?对于需要选择液位计的小伙伴来说,是一个值得了解的问题。本文主要针对这一问题进行讲解。


       磁翻板液位计主要采用了磁性耦合原理和浮力原理两种形式。当其处于正常工作时,磁翻板内的磁性浮子会随着被测液体的升降而产生上下浮动,浮子内部的磁钢带动面板上的磁性翻柱,在磁性耦合原理的作用下,使其内部的翻柱发生翻转变化,可用两种颜色来区分翻柱的运动情况,当翻柱颜色由白转红时,则表明介质液位处于上升状态,当翻柱颜色由红转白时,说明介质液位为下降状态。


       磁性液位计带磁致伸缩.并可通过红白颜色的交界处来确定液位的实际情况,有利于工作人员进行观察。磁翻板液位计与WCY-UK捆绑式液位开关可以配套进行远传监控。液位开关紧贴磁性液位计主导管,与磁性液位计处于同一的磁场中,利用液位计的磁性浮子的磁场力驱动液位开关的开启与闭合,达到自动监控的目的。该WCY-UK液位开关可以和外电路或DCS,PLC配合实现液位的远距离监控和报警。


       磁翻板液位计的特点;测液位的方法和测液位的仪表类型很多, 在此与用得比较常见的静压法液位测量仪表进行比较。使用差压变送器利用静压原理测液位,要考虑被测介质的密度和气相的负迁移问题。当实际工况使介质处于临界沸腾状态,其密度是一个变数;或当几种成份构成的混合液其浓度发生变化,密度也会随之改变;未使用负迁移时,气相引压管内积液, 或采用了负迁移,而积液筒内液体蒸发或流失时,都会出现误差。


      这些误差的出现在时间上是不可预知的, 在数值上是不固定的,有时误差的百分数可大到2位数以上。而LB液位变送器测液位,不受介质密度的影响,不存在负迁移问题,误差固定为±10mm,对于小量程的液位测量系统(如0~500mm范围)来说虽稍大,约±2%,但其误差却是固定不变的。


      而对于大范围的液位测量,其误差则很小,例如对于0~2m,其误差为±0. 5%。5.2工作量一个磁翻板液位计和一台差压变送器安装要4个法兰,而这套系统只要2个法兰,同时少在设备上开孔,对设备是有益的。同时去除因磁翻板液位计和差压变送器取源位置不一致,造成2种液位计的液位百分读数不一致给工艺人员带来的不便。调校与日常维护简便。



      磁翻板液位计在化工原料液体,油品,高温压液体液位测量中得到应用,其中突出的特点是稳定,可以现场显示,远传显示,高低位开关量输出,如果出现故障可以迅速知道,可以减少每个储罐要装多个液位计的尴尬,还节约了成本。
