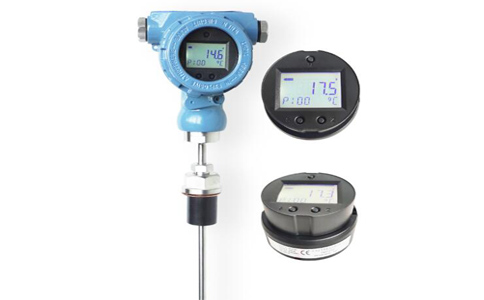

智能型一体化温度变送器
发布时间:2022-07-29 23:57:09
JSML智能型一体化温度变送器用于热电阻(RTD)、热电偶(TC)传感器输入,并将其信号转换为二线制4~20mA DC 的电流信号传输给显示仪、记录仪、PLC、DCS等,实现对温度的精确测量和控制。智能型一体化温度变送器可通过HART协议组态。是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的必备产品。
智能型一体化温度变送器应用场合
1. 智能型温度变送器带HART协议,用于将各种输入信号转换为4~20mA输出信号
2. 输入:热电阻(RTD)、热电偶(TC)
智能型一体化温度变送器产品特点
1.带高亮多参数液晶显示,表头可旋转
2.通过HART协议,使用PDA手操器或PC进行组态
3.热电阻输入种类更多,多达11种
4.热电偶输入种类覆盖**
5.精度高,内置冷端补偿
6.电气隔离2000VAC
7.智能可编程:
输入:热电阻(RTD)、热电偶(TC)、 输出:4~20mA



输入类型
型号

类型

测量范围

*小测量范围

热电阻(RTD)

Pt100

-200℃~850℃

10K

Pt500、Pt1000

▲-200℃~250℃

10K

Cu50、Cu100

-50℃~150℃

10K

Ni100

-60℃~180℃

10K

Ni500

▲-60℃~180℃

10K

Ni1000

▲-60℃~150℃

10K

热电偶(TC)

B

0~1820Ω

500K

E

-270~1000℃

50 K

J

-210~1200℃

50K

K

-270~1372℃

50K

N

-270~1300℃

50K

R

-50~1768℃

500K

S

-50~1768℃

500K

T

-270~400℃

50K

▲需特殊定制

输出
1.输出信号:4~20mA? 叠加Hart协议
2.*大负载:max.(V电源-7.5V)/0.022A(电流输出)
3.测量方式:温度—线性
4.电气隔离:U=2000VAC
5.电路限制:≤22mA
6.响应时间:≤1S
7.饱和电流:低端3.8mA;高端20.5 mA
报警电流:传感器损坏或传感器断路输出为3.6mA或22mA(热电偶TC除外)
环境条件
1.工作温度:-40~85℃
2.储藏温度:-40~100℃
3.冷??? 凝:允许
4.防护等级:IP65、防尘、防喷水
5.抗 震 性:4g/2~150Hz
6.电压影响:忽略不计
测量精度
1.表头显示精度:0.2% |≤0.2℃ 或 0.08%(特殊)
2.测量精度与所设的测量范围有关
电源
供电电压:U=7.5V~45V

智能型一体化温度变送器产品选型
型号

类别

感温元件材料

现场显示

安装固定方式

接线盒形式

保护管直径

隔爆标志

内芯结构

保护管特征

说 明

JSMSL-SBW



智能一体化温度变送器



R



热电偶

Z



热电阻



N



热电偶分度号:K

P



热电偶分度号:S

R



热电偶分度号:B

M



热电偶分度号:N

E



热电偶分度号:E

F



热电偶分度号:J

C



热电偶分度号:T

P



热电阻-Pt100

C



  热电阻-Cu50



H



带HART协议不带现场显示

YH



带HART协议(液晶)



1



无固定装置

2



固定螺纹

3



活动法兰

4



固定法兰

5



直角活动法兰

6



锥形固定螺纹 (S、R、B无)

7



卡套螺纹

T



特殊要求



3



防水式

4



防爆型



0



Ф16

1



Ф12

T



特殊管径



B



隔爆





普通元件

K



铠装元件





空白为304材质

F

防腐型材质:316

F4

防腐型:不锈钢衬四氟

N

耐磨型

T

特殊要求

JSML-SBW

Z

P

YH

2

4

0

B

K

F

典型型号选型
