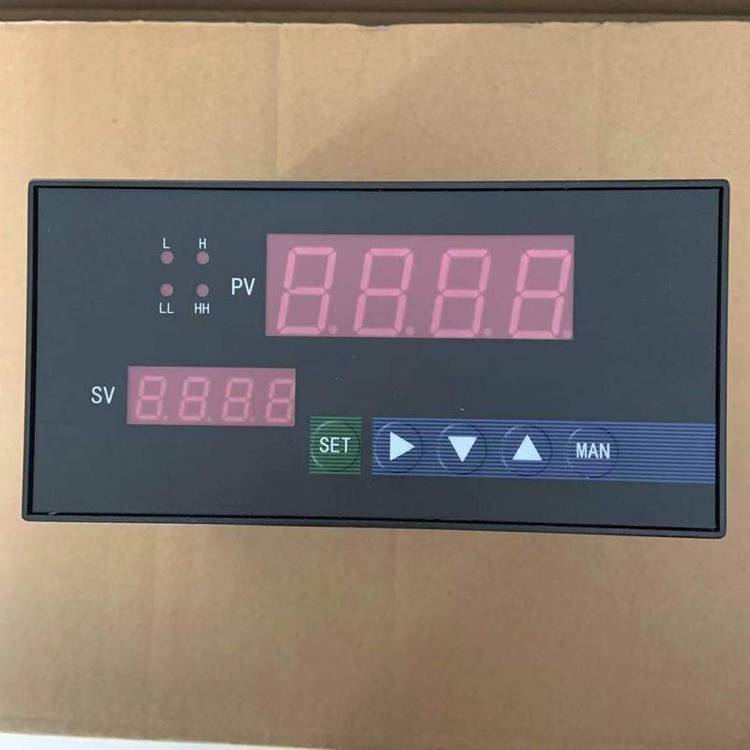

XMTA-9000智能数字显示调节仪
发布时间：2022-07-16 00:23:40
一、智能数字显示调节仪概述
智能数字显示调节仪采用专用集成芯片，汇集了目前自动系统中各类调节仪表的大部分功能，智能数字显示调节仪同时还集成了CUP、I/O、EPROM、D/A转换等功能电路，辅以博采众长，精心编制、反复调试的软件系统，智能数字显示调节仪具有不同凡响的卓越功能，是目前国内仅有的超小CPU、I/O、EPROM、D/A转型、智能化、免维护仪表之一。
二、智能数字显示调节仪主要技术指标
1、基本误差：0.5％FS或 0.2％FS±1个字
2、分 辨 力：1/20000、14位A/D转换器
3、显示方式：双排四位LED数码管显示
4、采样周期：0.2S
5、报警输出：二限报警或四限报警，报警方式、报警灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A。
6、变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
7、通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
8、波特率--300～9600bps内部自由设定
9、馈电输出：DC24V/30mA
10、电 源：开关电源 85～265VAC 功耗4W以下
三、智能数字显示调节仪特点
1、无飞线、无电位器，所有的校准和功能可通过键盘由软件完成。
2、控制量、过程量、双重显示，简洁直观。
3、22种输入信号，选择范围宽。
4、模拟输出量可设置为0—10mA或4～20mA。
5、断阻、断偶、断线故障报警。
四、智能数字显示调节仪选型型谱
|
JSML-XMTA9000 |
|
天信智能数字显示调节仪 |
|
外型尺寸 |
A/D |
|
横式160×80×80 mm |
|
A |
|
横式160×80×125mm |
|
A/S |
|
竖式80×160×125mm |
|
B |
|
方式96×96×110 mm |
|
C |
|
横式96×48×110 mm |
|
C/S |
|
竖式48×96×110 mm |
|
D |
|
方式72×72×110 mm |
|
F |
|
方式48×48×110 mm |
|
T |
|
特殊/自定表壳。 |
|
报警输出 |
B□ |
|
B0无报警输出；1-4点报警 |
|
变送输出 |
X1 |
|
4-20mA输出 |
|
X2 |
|
0-10mA输出 |
|
X3 |
|
1-5V输出 |
|
X4 |
|
0-5V输出 |
|
通讯输出 |
P |
|
微型打印机 |
|
R |
|
串行通讯RS232 |
|
S |
|
串行通讯RS485 |
|
馈电输出 |
|
|
无馈电输出 |
|
V12 |
|
带DC12V馈电输出 |
|
V24 |
|
带DC24V馈电输出 |
|
供电电源 |
|
220VAC供电 |
|
W |
|
DC24V供电 |
|
输入信号 |
Sn |
|
见"输入信号类型表"
|
