磁致伸缩液位计的工作原理技术参数及典型应用
发布时间：2022-07-15 00:26:20
磁致伸缩液位计的工作原理：磁致伸缩液位计由不锈钢管（测杆）、磁致伸缩线（波导丝）、活动浮子（内有*磁铁）组成。当液位计工作时，液位计的电路部分将在波导丝上激发脉冲电流，当电流沿波导丝传播时，它将在波导丝周围产生脉冲电流磁场。液位计测杆外装有浮子，浮子可随着液位的变化沿测杆上下移动。浮子内有一组磁环。
当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生变化，因此由磁致伸缩材料制成的波导丝在浮子位置产生一个扭转波脉冲，该脉冲以固定速度沿波导丝传回，并由检测机构检测。浮子的位置，即液位的位置，可以通过测量脉冲电流和扭转波之间的时间差来确定。用这种方法生产的液位计是目前液位测量领域中一种精确、简单、稳定、可靠、成熟的产品。特别是在小范围、常温和大气压等普通环境中，它具有其他测量方法无法比拟的独特优势
磁致伸缩液位计的优点：它易于安装和维护。适用于各种储罐、储罐和球形容器的液位测量，安装可靠性强：磁致伸缩液位计采用磁致伸缩工作原理，无机械活动部件，无摩擦磨损；变送器和探头测杆密封在导管中，不与测量介质接触。传感器工作可靠，使用寿命长。高精度：在磁致伸缩液位计工作期间，通过测量开始脉冲和结束脉冲的时间来确定被测液体的位移。
因此，测量精度高，分辨率优于0.01%FS，这在其他传感器 安全性好：磁致伸缩液位计具有高防爆性能、本质安全、防爆、使用安全，避免了手动测量的不安全性 便于系统自动化：磁致伸缩液位计二次仪表采用标准输出信号，便于微机处理信号，易于实现联网工作，并提高整个测量系统的自动化程度.
图片上传磁致伸缩液位计的性能特点：原理**，功能多，适用范围广; 高精度、高稳定性、高可靠性和高分辨率;非接触测量，使用寿命长; 低功耗和高性能价格比; 隔离防爆型或本质安全型;4～20mA双线输出模式结构精巧，环境适应性强，防污、防尘、防水。(IP67) 528;安装调试简单，维护方便;不需要定期重新命名和维护;电源电压适应性广，抗干扰能力强;实时测量;它具有反向*保护功能;防雷和射频保护

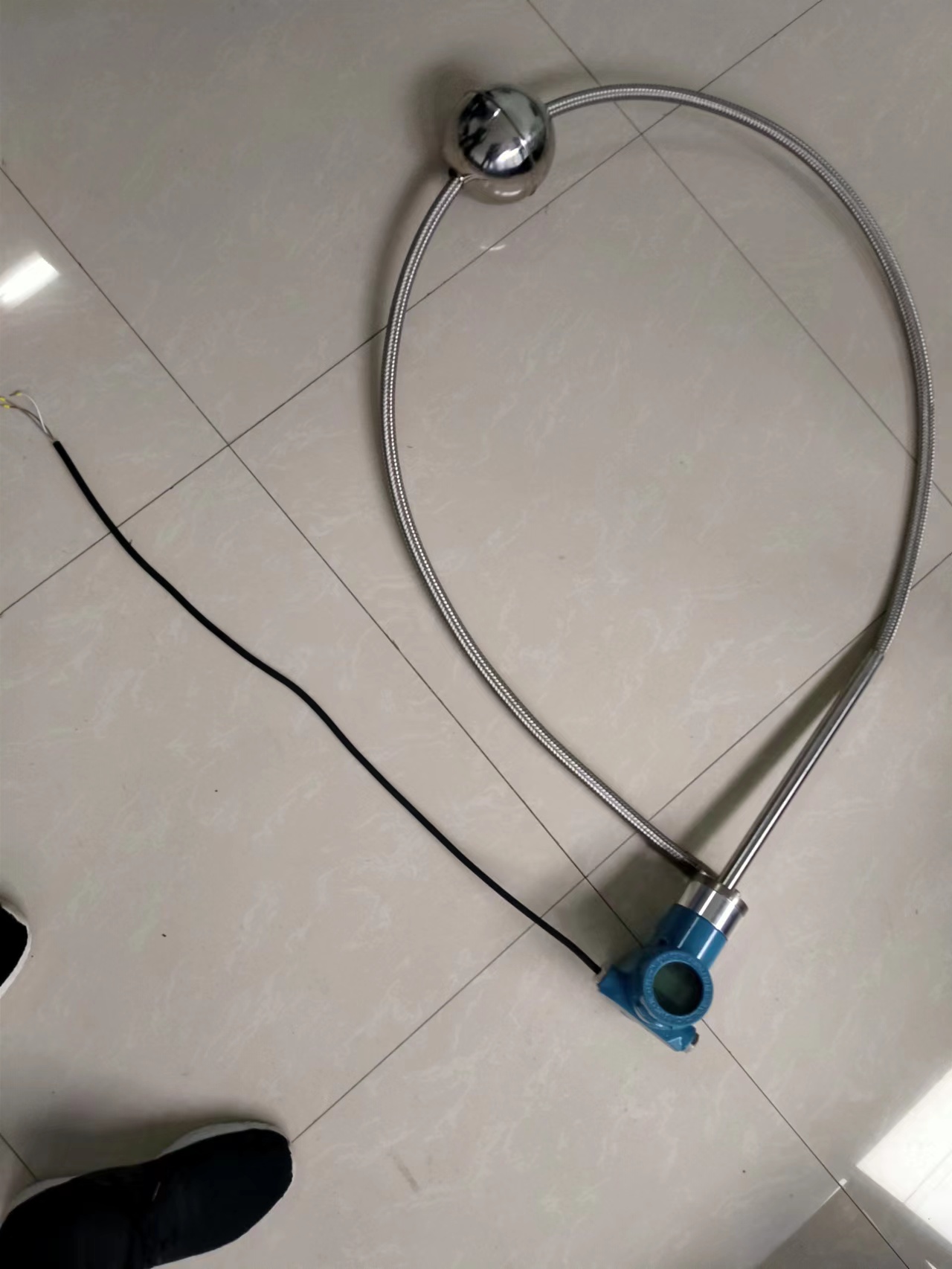

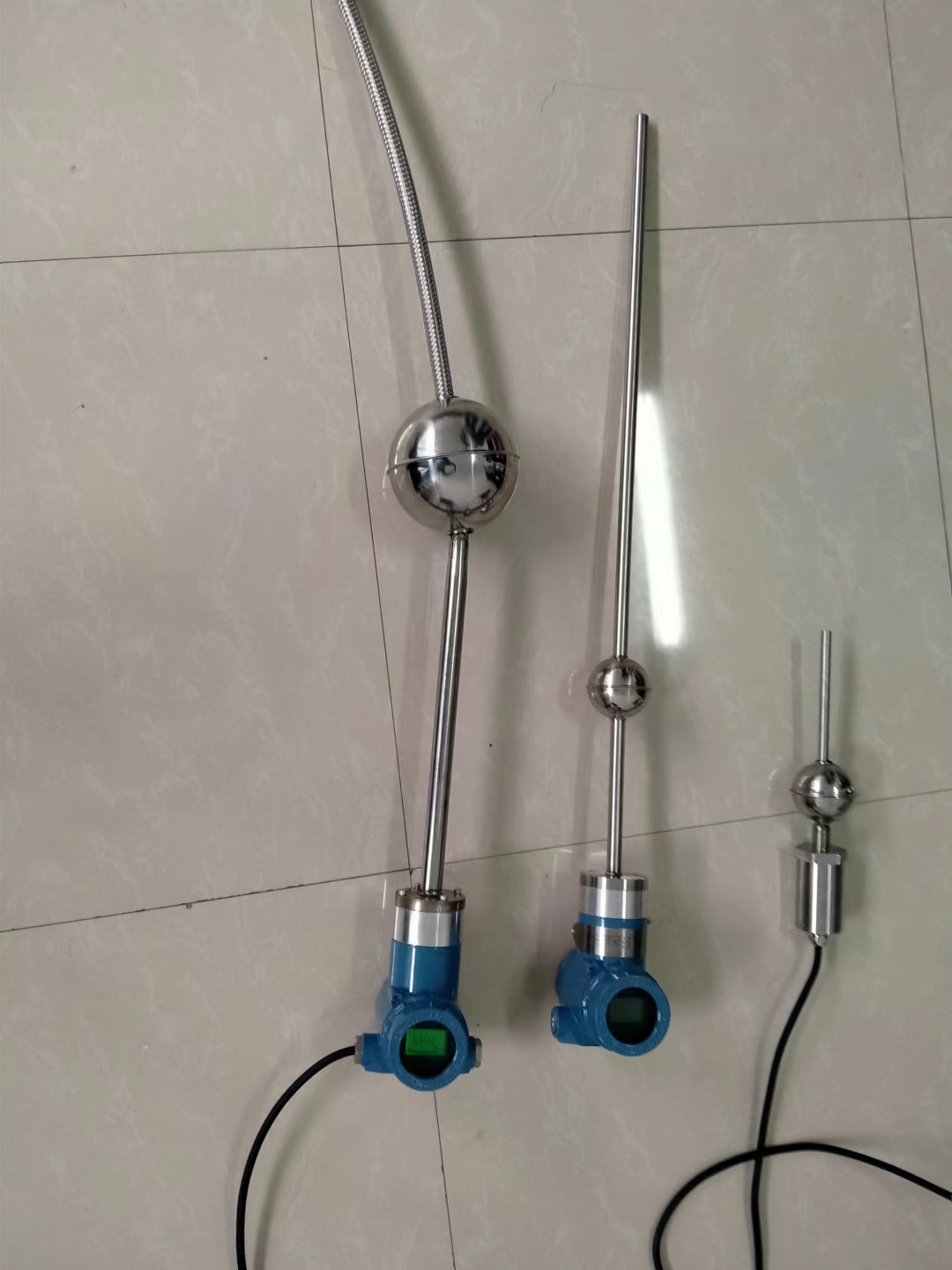

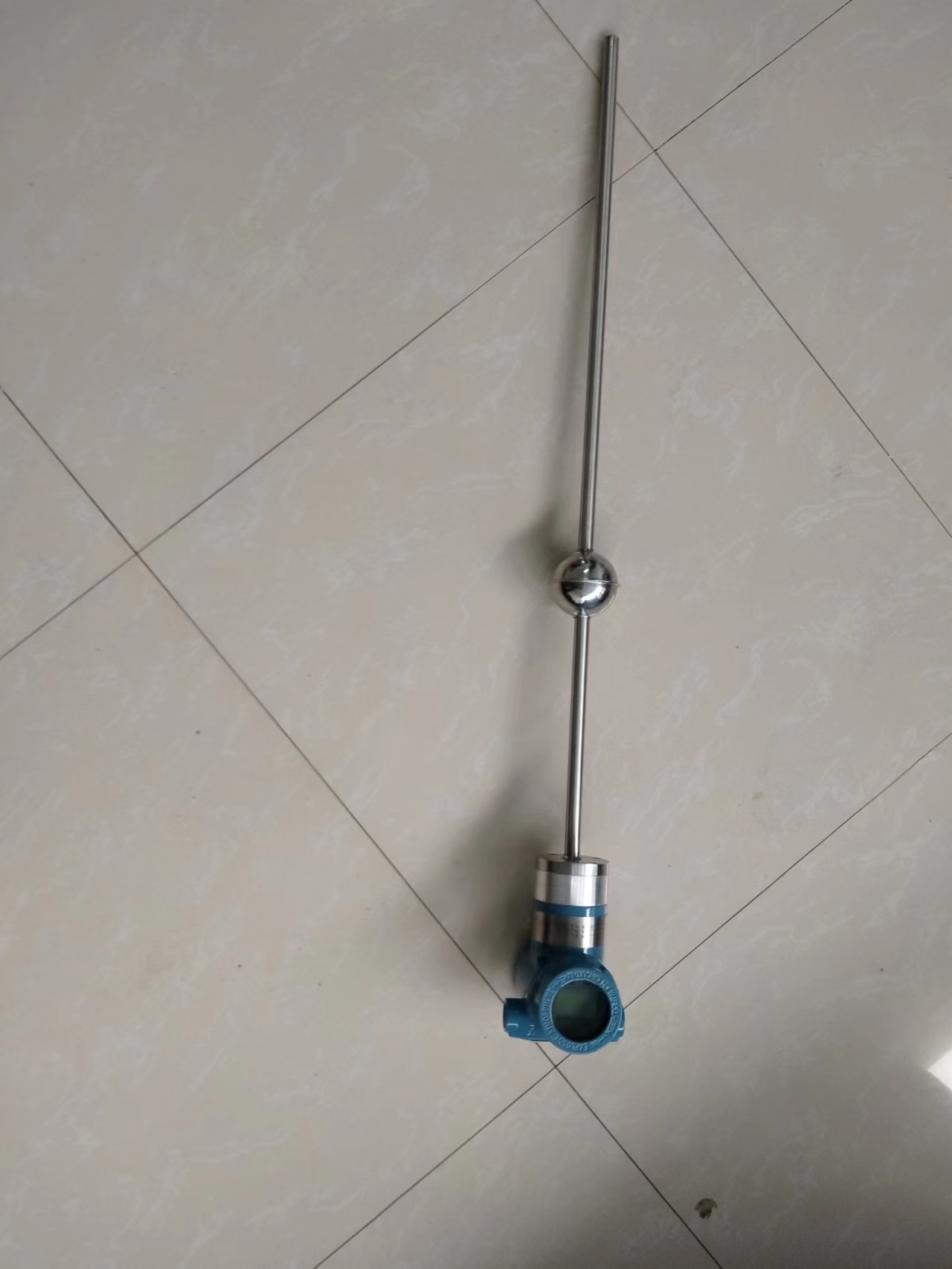

磁致伸缩液位计主要技术参数： 电源：12～24VDC;工作温度：-40℃~+130℃;范围：0.5m～16m;输出形式：标准4～20mA或Hart;防爆等级：ExdⅡCT6 GB;测量精度：±1mm;导杆材料：不锈钢; 导杆类型：刚性杆、柔性杆、刚性杆（塑料包裹）;工艺参数：单液位、双液位、液位差; 连接方式：法兰或螺纹.
磁致伸缩液位计的典型应用：磁致伸缩液位计用于石油、化工原料储存、工业过程、生物化学、医药、食品和饮料等各种储罐液位的工业测量和控制，罐区管理和地下库存、大坝水位、水库水位监测和污水处理。
