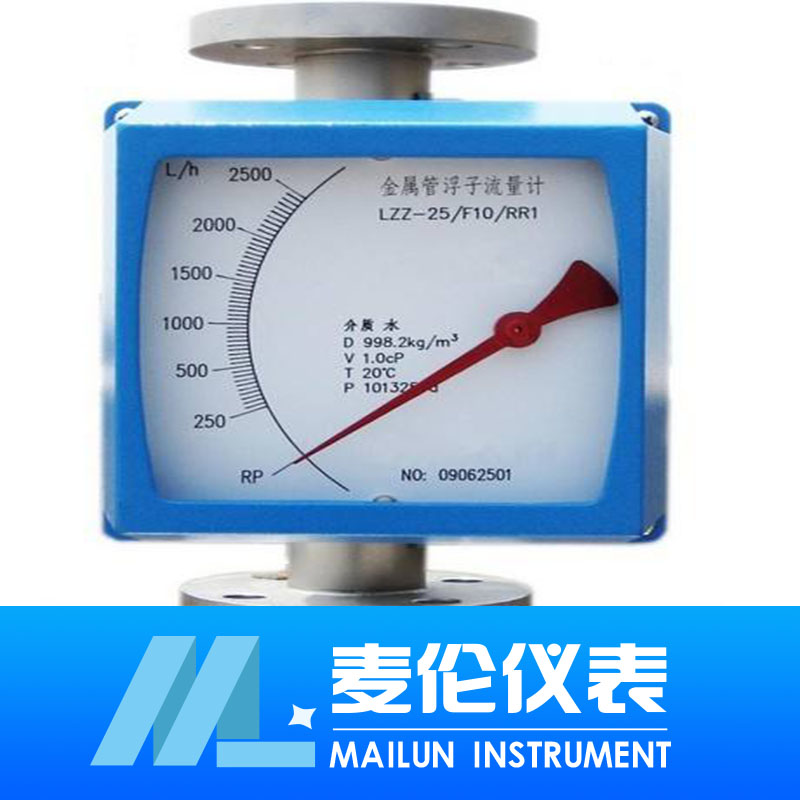

金属转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，金属转子流量计测范围大，使用方便等特点。它可用来测量液体，气体以及蒸汽的流量。特别适宜低流速小流量的介质流量测量。分显示型和智能远传型，支持多种输出协议，为用户提供了非常广阔的选择空间；另外该仪表采用**的16位微处理器及高质量工业化组件，保证了流量计在各种应用场所的优良性能。多年来，金属管浮子流量计的各种优良性能和可靠性，以及较好的性能价格比，**受到了石化，钢铁，冶金轻工，食品，制药，水处理等行业的青睐。

工作原理：

    浮子流量计的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管1内，装有一个能够旋转自如的由金属或其它材质制成的转子2（或称浮子）。被测流体从金属管底部进入，从顶部流出。
当流体自下而上流过垂直锥形管时，转子受到两个力的作用：一是垂直向上的推动力，它等于流体流经转了与锥形管间的环形截面所产生的压力差；另一是垂直向下的净重力，它等于转子所受重力减去流体对转子的浮力。当流量加大使压力差大于转子净重力时，转子就上升。当压力差与转子的净重力相等时，转子处于平衡状态，即停留在一定位置上。在金属管外表面上刻有读数，根据转子的停留位置，即可读出被测流体的流量。
转子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值，而浮子与锥管间环形截面积随流量而变。浮子在锥形管中的位置高低即反映流量的大小。

（1）基本
测量范围：水（20℃） 2.5-150000L/h
空气（20℃，0.1013MPa）0.07-4000Nm3/h
量程比：10：1
精度：1.5/2.5
工作压力：≤6.4MPa
工作温度：-40 ～ 350℃（氟塑料衬里-10 ～ 80℃）
环境温度：-20 ～ 80℃
介质粘度：DN15≤5mPa.S
DN25 ～ DN150≤250mPa.S
管体材质：1Cr18Ni9Ti,316L,内衬PTEF等
过程连接：法兰，或按用户提供
蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供

（2）远传装置
①XT5W1-1角位移变送器
基本误差：1.5%F.S
输出信号：4 ～ 20mA
负载阻抗：350Ω
电源电压：24VDC
环境温度：-30 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT4

②XTE-HD变送器
电源影响 lt;0.1%(不含数字分辨率[70μA)
负载影响 lt;0.1%(不含数字分辨率[70μA)
电流损耗：4 ～ 21.6mA，相对于测量值的0%
负载阻抗：0 ～ 800
工作电压：12.8 ～ 30VCD
二线制Rext[KΩ]=（供电电源[V]-12.7）/22mA
输出信号：4 ～ 20mA
环境温度：-25 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT6
金属转子流量计功能特点：
◆ 适用于小口径和低流速介质流量测量 ◆ 工作可靠，维护量小，寿命长
◆ 对于直管段要求不高 ◆ 较宽的量程比10:1
◆ 双行液晶显示，现场瞬时/累积流量显示 ◆ 指示器上有键盘，操作设置方便
◆ 全金属结构，适用高温、高压和强腐蚀性介质 ◆ 非接触磁耦合传动
◆ 可用于易燃、易爆危险场合 ◆ 可选直流电源或电池供电方式
◆ 带有数据恢复，数据备份及掉电保护功能 ◆ 多参数标定功能

磁过滤器：

    如果介质中含有铁磁性颗粒，应在流量计入口前安装磁过滤器。

指示器选择：
用户可根据现场实际需求，选择就地显示型、电远传型、本安防爆型、隔爆型或附带HART协议型，各种指示器的详细功能说明见下表。
