磁翻板液位计工作原理及结构分析
发布时间：2022-07-05 23:59:45
我相信许多客户都熟悉磁性翻板液位计。今天，我将介绍磁翻板液位计的工作原理和结构

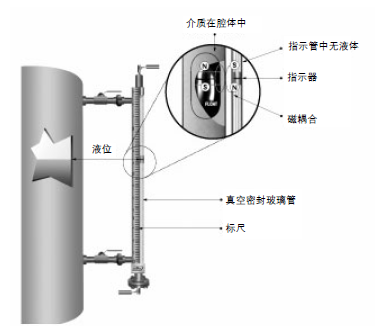

磁翻板液位计的工作原理；磁翻板液位计主要根据磁耦合和浮力原理实现液位或边界的检测，如图所示。磁浮子安装在非磁性腔体中，浮子始终悬浮在液位或界面上，浮子的位置随储罐液位的变化而同步变化。指示器连接在空腔外部。指示器为真空密封玻璃管，配有磁性飞片或磁性翻板指示器。它通过磁耦合与腔内浮子配合，相互吸引并同步变化，指示浮子在腔内的相应位置，即液位或界面的高度，从而实现液位或边界的同步指示
磁性翻板液位计的结构由浮子（主管）、磁性浮子、磁性翻板（磁翻柱）、指示器、排污阀、，连接法兰等如下图所示：
磁翻板液位计结构
磁翻板液位计结构图
① 指示器；② 磁浮子；③ 浮筒；④ 连接法兰；⑤ 排污阀
磁性翻板液位计
磁性翻板液位计的特点是简单易用，并具有以下突出的特点和优点：
1。浮子作为传感元件，磁钢用于驱动襟翼指示，因此不需要能量辅助
2。通过高密封、防泄漏等技术措施，磁翻板液位即使在低温、高温、高压、强腐蚀等各种恶劣环境下也能安全可靠地工作
3。由于磁翻板液位计兼容性高，已**应用于工业生产，是储罐、储罐和其他容器液位测量的理想选择
然而，由于现场条件复杂，在实际测量中需要不同类型的磁翻板液位计来适应。目前，磁翻板液位计可根据不同标准分为不同类型，如标准型、经济型、塑料型、衬里型、防爆型、隔热型、，上述不同类型的磁性翻板液位计也有不同的特点：
（1）塑料磁性翻板液位计
是常用的防腐液位计。在相同范围内，重量仅为标准磁性翻板液位计的15左右，特别便于现场安装。flap-11c塑料磁性翻板液位计，适用于电厂化学水处理、污水处理、印染行业以及其他不溶于pvcpp
（2）的酸性介质的测量，是由304不锈钢制成的flap-11s经济型磁性翻板液位计
，适用于大多数工况和微腐蚀性液体的液位测量。经济适用性是其*突出的特点。浮筒采用直径51mm的优质无缝不锈钢管，有效避免了普通管道易泄漏、使用寿命短、耐压能力不足等缺陷，并提高了产品的可靠性
（3）flap-11p内衬四氟耐腐蚀磁性翻板液位计
主要用于测量高腐蚀性液体。适用于强酸、强碱、强氧化剂、有机溶剂等介质的测量。**应用于化工、炼油、储运、水处理等行业
（4）是一种防爆磁性翻板液位计
适用于易燃易爆环境中需要远程传输电信号的场合。与磁力开关或远程变送器相结合，可实现高低液位报警动作和远程实时控制液位
（5）该仪表为隔热型磁翻板液位计
可根据用户的具体情况定制，包括真空夹套式、蒸汽夹套式、热水加热式、，夹套冷却型、电伴热绝缘型、保温棉型绝缘型等，适用于测量高粘度液体、冬季易凝固液体、低温或高温液体介质
以上与
“磁翻板液位计的原理、结构和特性”有关。如果您想了解更多关于液位开关、液位开关、液位计和其他液位测量仪器的信息，请联系我们了解更多信息！
