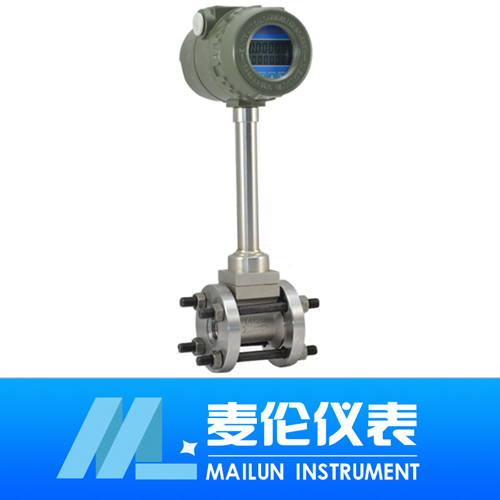

不锈钢涡街流量计
![](http://www.jsmlyb.com/images/weixin.jpg)
![立即咨询](http://www.jsmlyb.com/picture/buynowsmalls.gif)
一、仪表概述:
不锈钢涡街流量计采用**的技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种型式,基本型测量单*量信号;复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。
二、测量原理:
不锈钢涡街流量计在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就交替地产生有规则的旋涡,这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速度及柱状物的宽度有关,可用下式表示:
f=St·v/d式中:f-卡门涡街的释放频率
St-系数(称为斯特罗哈数)
v-流速
d-柱状物的宽度
卡门涡街释放频率f和流速v成正比,因此通过测量卡门涡街释放频率就可算出瞬时流量。
斯特罗哈数是涡街流量计的重要系数。在曲数的St≈0.17的平直部分,旋涡的释放频率与流速成正比,所以检出频率f就可求得流速v,由v求出体积流量。
涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上地应力通过在它内部地压电元件来检出地。
三、适用场合:
涡街流量计可**用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
四、性能特点:
1、可测量蒸汽、气体、液体的体积流量和质量流量。
2、可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m)。
3、采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能。
4、压力损失小,量程范围宽,范围度达10-40倍。
5、无机械运动部件,长期稳定,结构简单便于安装和维护。
6、可测介质温度达+350℃(+450℃)。
五、技术指标:
测量介质:液体、一般气体、天然气、蒸汽(饱和蒸汽和过热蒸汽);
测量可能范围:雷诺数为5×103~7×106
正常测量范围:雷诺数为2×104~7×106
测量流速范围:液体0.5~7m/s 气体4~35mm/s 蒸汽7~70m/s
被测流体温度:-40℃~+300℃
被测流体温度:1.6、4、25MPa
准确度:1级、1.5级、0.5级(通过非线性修整方可达到0.5级);
重复性:指示值的0.2%;
表体材料:ICr18Ni9Ti;
压力损失:△=1.2×r×V2×10-6 式中:△P-压力损失 r-被测的流体密度(Kg/m3) v-管内平均流速(m/s) 环境温度:-20℃~+55℃(特殊要求定货说明)
环境湿度:≤90%RH
大气压力:86-106KPa
外供电源:3.6~224VDC
内供电源:3~4.5VVDDC
工作电源:80/A
工作电压:2.7~3.6v
工作频率:0.1~3000H
信号远传距离:100mm
信号输出:脉冲输出(外供电源)电流输出4~20mADC(两线制外供24VDC电源)脉冲输出与电流输出只能选一种方式。

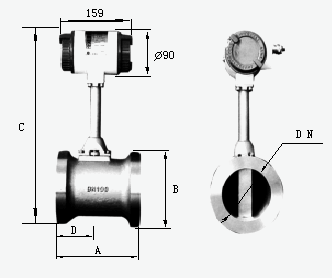

六、外形尺寸:
DN |
A |
B |
C |
D |
15 |
90 |
Φ57 |
383 |
45 |
20 |
100 |
Φ57 |
388 |
50 |
25 |
100 |
Φ57 |
394 |
50 |
32 |
100 |
Φ65 |
396 |
50 |
40 |
100 |
Φ75 |
401 |
50 |
50 |
110 |
Φ87 |
407 |
55 |
65 |
110 |
Φ109 |
418 |
55 |
80 |
110 |
Φ120 |
423 |
55 |
100 |
120 |
Φ149 |
447 |
60 |
125 |
125 |
Φ175 |
474 |
65 |
150 |
145 |
Φ203 |
501 |
75 |
200 |
170 |
Φ259 |
556 |
100 |
250 |
190 |
Φ312 |
608 |
120 |
300 |
210 |
Φ363 |
660 |
140 |
350 |
230 |
Φ409 |
709 |
160 |
400 |
250 |
Φ460 |
756 |
180 |
450 |
275 |
Φ520 |
814 |
205 |
500 |
290 |
Φ575 |
869 |
225 |
七、对直管段的要求:

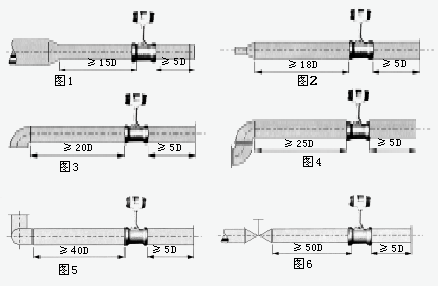

为了确保仪表正常、准确运行,传感器安装点的上下游必须有一定的直管道,以调整流场,如图所示。
图1:同心缩管;
图2:同心扩管;
图3:一个90度弯头;
图4:同一平面两个90度弯头;
图5:不同平面两个90度弯头;
图6 :调节阀应安装在传感器下游5D以 远处,若必须安装在传感器上游, 则传感器上游应有不小于50D的 等径直管段,下游应有不小于5D 的等径直管段。
八、对管道的要求:
1、上、下游配管内径D和与传感器内径DN相同,其差异满足下述条件:0.95DN≤D≤1.1DN。
2、配管应与传感器同心,同轴度应小于0.05DN。
3、密封垫不能凸入管道内,其内径可比传感器内径略大。

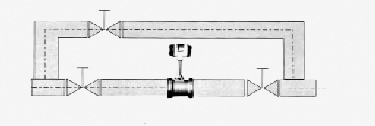

4、如需断流检查与清洗传感器,应设置旁通管道,如下图所示。
九、对管道振动的要求:
传感器尽量避免安装在振动较强的管道上,若不得已要安装时,必须采取减震措施,在传感器的上下游2D处分别设置管道紧固装置,并加防振垫。
特别注意:在空压机出口处振动较强,不能安装传感器,应安装在储气罐之后。
十、选型要点:
1、流量计的选型尽可能不要使用流量工作在下限极限值,故流量计的口径应尽可能小,以获得更大的流速和流量范围。
2、流量计应使用在介质工作压力和温度范围的技术参数内。不要刻意选用高压力等级和超高温度的仪表,应根据实际工作压力和温度选用仪表,后者价格要高些。
3、在爆炸危险场所,应选用防爆型流量计。
4、涡街流量计的下限流量取决于介质的工况密度和运动粘度,其上限流量一般不受介质压力和温度的影响,因此确定流量范围只要确定实际可用的下限流量即可。计算出下限流量后,查流量范围表即可确定相应口径。
十一、安装条件:
1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。
7、直管段内径尽可能与传感器通径*,若不能*,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。
十二、现场需求:
1、低维护量-市场上大多数的涡街流量计是采用取压孔或插入式检测元件感应漩涡,一旦介质中杂质嵌入取压孔或感应元件与表体间的缝隙,则造成信号变弱或不稳定。良好的设计应该是没有容易堵塞的部分,从而降低维护量。
2、感应元件在线更换-某些厂家的感应元件与涡街发生体合二为一,看似简单的设计却给实际使用带来不便。因为一旦感应部分失效,则需要将管道内介质排空泄压后更换部件,影响生产。完善的设计应该是将二者分开,这样就可以单独更换感应部分,而无需将介质排空。
3、涡街流量计容易受到振动的干扰,设计精良的涡街流量计可以通过硬件和数字信号处理将干扰排除,从而得到稳定的信号。
4、涡街流量计安装的一个麻烦事前后需要很长的直管段,有些厂家可以提供在流量计内部缩径的设计,大大降低了用户专门维涡街流量计配备直管段的需求。
十三、调试使用期间需要注意的问题:
1、流量计现场安装、维护必须遵守“有防爆性气体时勿开盖"的警告语,并在开盖前关掉外电源。
2、涡街流量计在室外使用时,建议加配防护罩。
3、不得随意松开流量计固定部分。压力传感器的保护。用户在使用流量计时,应注意流量计的压力过载值为压力传感器额定工作压力的1.5倍(即介质zui高压力的1.5倍)。选型应在规定的流量范围内,防止超速运行,以获得理想的准确度和保证正常使用寿命。(由于试压、吹扫管道或排气造成超速运转,以及涡轮在反向流中运转都可能导致流量计损坏)
4、涡街流量计投入运行时应缓慢开启阀门,防止瞬间气流冲击而损坏涡轮。加润滑油应按告示牌操作,加油的次数依气质洁净程度而定,通常每年2~3次。
5、涡街流量计运行时不允许打开后盖或更动内部有关参数,否则将影响流量计的正常运行。
十四、参数对照表:
公称通径(mm) |
25,40,50,65,80,100,125,150,200,250,300--------- |
公称压力(MPa) |
DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货) |
介质温度(℃) |
压电式:-40~260,-40~320; 电容式: -40~300, -40~400,-40~450(协议订货) |
本体材料 |
1Cr18Ni9Ti,(其它材料协议供货) |
允许振动加速度 |
压电式:0.2g 电容式:1.0~2.0g |
精确度 |
±1%R,±1.5%R,±1FS |
范围度 |
1:6~1:30 |
供电电压 |
+24V |
输出信号 |
电流:4~20mA |
压力损失系数 |
符合JB/T9249标准 Cd≤2.4 |
防爆标志 |
本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5 |
防护等级 |
普通型IP65 潜水型 IP68 |
环境条件 |
温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa |
适用介质 |
气体、液体、蒸汽 |
负载电阻 |
两线制变送器(4~20mA):负载电阻≤750Ω |
十五、标况流量范围简表:单位(m3/h)
流量 |
液体流量范围 |
气体流量范围 |
饱和蒸汽流量范围 |
|||
口径 |
zui小流量 |
zui大流量 |
zui小流量 |
zui大流量 |
zui小流量 |
zui大流量 |
DN25 |
0.9 |
14 |
8.3 |
110 |
13 |
1500 |
DN40 |
2.5 |
35 |
26 |
300 |
25 |
4400 |
DN50 |
3.3 |
55 |
36 |
480 |
40 |
6800 |
DN80 |
8 |
150 |
90 |
1300 |
100 |
19000 |
DN100 |
14 |
240 |
140 |
2000 |
160 |
29000 |
DN150 |
38 |
450 |
290 |
4100 |
350 |
66000 |
DN200 |
70 |
850 |
620 |
7500 |
620 |
118000 |
DN250 |
130 |
1300 |
700 |
12500 |
970 |
185000 |
DN300 |
180 |
2000 |
920 |
16500 |
1400 |
267000 |
