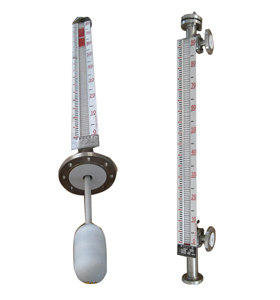

磁翻板液位计主要原理磁翻板液位计也称为磁柱液位计。其结构主要基于浮力和磁力原理。设计并制造了带磁铁的浮子（简称磁浮子）。被测介质中的位置受浮力影响。液位的变化导致磁性浮子位置的变化，磁性浮子和磁性翻转柱（也称为磁性翻转板）之间的静态和磁性耦合导致磁性翻转柱以一定角度翻转（磁性翻转柱表面涂有不同颜色），从而反映容器中的液位；由传感器（磁弹簧开关）和精密电子元件组成的电子模块和变送器模块可以传输输出电阻值信号电流值（420mA信号、开关信号等电气信号，实现现场观察与远程控制的完美结合。适用范围及特点；磁翻板液位计采用优质磁铁和进口电子元件，使产品具有设计合理、结构简单、使用方便、稳定的优点性能好、使用寿命长、设备维护方便等磁翻板液位计具有多种输出信号，并实现了远程液位指示器的显示、检测、控制和记录磁翻板液位计几乎适用于各种工业自动化过程控制中的液位测量和控制。可**应用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、，船舶和锅炉。
磁悬浮球液位计（液位开关）主要原理；磁悬浮球液位计（液位开关）的结构主要基于浮力和静磁场原理。带有磁铁的浮球（称为浮球）的被测介质位置受浮力影响：液位的变化导致磁浮子位置的变化。浮球中磁铁和传感器（磁弹簧开关）的作用会改变串联到电路中的元件数量（如恒定电阻），进而改变仪表电路系统的电量。即磁浮子位置的变化引起电量的变化。检测电量的变化以反映容器中的液位；液位计可以直接输出电阻值信号，也可以与传输模块一起用于输出电流值（420mA信号）；同时，它可以与其他变流器配合输出电压信号或开关信号（变流器也可以由公司根据客户需求分配），从而实现远程传输，电信号分析与控制；适用范围及特点本产品采用优质磁铁和进口电子元器件，使产品具有结构简单、使用方便、性能稳定、使用寿命长、设备维护方便等优点，etc；本产品几乎适用于各种工业自动化过程控制中的液位测量和控制，可**应用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域的液位测量、控制和监控
防爆浮球液位开关；主要原理防爆浮球液位开关，也称防爆浮球液位控制器。专门为爆炸性环境设计和制造的液位控制仪表。本产品基于浮力和杠杆原理设计。当容器中的液位变化时，浮球的位置会随着液位的变化而变化。浮球的位移通过杠杆作用于微动开关，微动开关产生开关信号；适用范围和特性；本产品采用优质数据和进口电子元件，使产品具有设计合理、结构简单、使用方便、性能稳定、，使用寿命长，设备维护方便等。此外，仪表输出开关信号，可实现远程液位报警和控制；高温高压防爆浮球液位开关采用优质磁钢和磁耦合原理，防止电子元件与高温介质直接接触，并实现高压介质与电子元器件的完全隔离；本产品的制造和生产符合相关规范。经电气产品防爆质量监督检验中心审批，产品可**应用于石油、化工、电力、冶金、食品、制药、造纸等行业。可实现各种容器的制动报警和液位控制。
玻璃板液位计；工作原理和结构；该液位计基于连接器原理设计。由玻璃板和液位计主体组成的液路通过法兰或锥管螺纹与被测容器连接。通过玻璃板可以观察到液位与容器中的液位相同，即液位高度
液位计两端的针阀不仅起到截止阀的作用，还起到止回阀的作用。当液位计意外损坏泄漏时，钢球能在中压作用下自动关闭液体通道，防止大量液体流出，起到安全维护作用。通过改变部件的信息或增加液位计的一些辅助部件，可以实现防腐、保温、防冻和照明的功能；适用范围和特性；本产品采用优质石英玻璃板，性能优异。此外，本产品具有结构简单、经济实用、装置方便、运行可靠、使用寿命长；作为基本液位指示器等优点，本产品**用于*简单的液位测量场所和自动化程度低的大型工程项目中的液位测量和监控
玻璃管液位计；工作原理和结构；液位计是根据连接器原理设计的由玻璃管组成的液路。通道通过法兰或锥管螺纹与待测容器连接，形成连接器。通过玻璃管可以观察到液位与容器中的液位相同，即液位高度；管状液位计主要由玻璃管、维修套筒、上下阀门和连接法兰（或螺纹）组成。通过改变零件的信息或增加液位计的一些辅助部件，可以实现防腐或保温的功能；适用范围和特点；本产品采用优质石英玻璃管，具有优异的性能（如耐高温、高压等）。此外，它还具有结构简单、经济实用、装置方便、运行可靠、使用寿命长等优点；作为基本液位指示器，本产品**应用于*简单的液位测量场所和自动化程度低的大型工程项目中的液位测量和监控
钢带液位计工作原理：；钢带液位计是传统的液位计。基于机械平衡原理，它由液位检测装置、高精度位移传输系统、恒力装置、显示装置、变送器装置等外围设备组成浸入被测液体中的浮子受到恒力装置产生的重力W、浮力F和恒定张力t的作用。当三个力的矢量和等于零时，浮子处于准平衡静态。机械天平中的浮力是准恒定的浮子浸入液体V中的体积是一个恒定值）当液位变化时，原始的机械天平将在浮子浮力的干扰下通过钢带的移动达到新的平衡。液位检测装置（浮子）驱动钢带根据液位移动。位移传输系统计划传输销通过钢带的移动旋转，然后作用于计数器以显示液位；变送器将该液位转换为标准电信号并通过信号线输出。该电信号可以驱动其他控制装置；适用范围和特点：该液位计具有实用性强、测量范围大、精度高、性能稳定、使用寿命长、维护方便等优点。此外，大计数器显示使读数清晰准确；手动浮子升降机构，可随时检查仪器的工作状态；可与多种变送器连接，形成液位检测系统；可**用于石油、化工、电力、冶金、环保、食品等工业部门及附属设施中各种变送器的连接，将容器内的液位变化转换为模拟信号，电脉冲信号或开关信号，并将其传输至控制室进行显示或计算机室进行数据显示和处理。
重锤检测液位计；主要原理重锤检测液位计是根据机械平衡原理设计和生产的。当钢带在液体中处于静态位置时，浮子、钢丝绳（或钢带）锤和指针的重力、钢带上液体的浮力和系统的摩擦力处于平衡状态当液位变化时，浮力f将发生变化，系统的原始平衡将受到干扰并再次达到动态平衡。液位的变化导致浮子位置的变化。重锤推动指针上下移动。标尺可以清晰直观地显示容器内液位的变化；刻度板顶部表示液位的零位，底部表示液位的全范围。指针随着料位的变化而变化，然后连续指示液位；适用范围和特性；可**用于连续测量大中型储罐中的各种液体以及化工、电力、化工等领域中常压下的高粘度和腐蚀性液体，水处理等
超声波液位计的工作原理；本产品的工作原理是通过能够传输能量波（通常为脉冲信号）的设备传输能量波。能量波被障碍物反射，接收设备接收反射信号。通过测量能量波运动过程的时间差来确定料位的变化。微波信号由电子设备处理，*后转换为与材料水平有关的电信号。0主探头将超声波脉冲信号传输到被测介质表面，超声波在传输过程中遇到被测介质（障碍物）后被反射。反射的超声波信号由电子模块检测并由专用软件处理。分析了发射超声波和回波之间的时间差。结合超声波的传输速度，可以准确计算超声波的传播路径，从而反映出材料等级的情况；适用范围和特点；本产品电子模块的微处理单元具有强大的分析能力，它可以优化正确的回波，消除错误或虚假的回波，从而获得准确的值；同时，该产品性能稳定，价格低廉，精度高。它具有同时输出模拟量、开关量和数字信号的功能。它是一种防水外壳，适用于一般场合的液位检测。其主芯片采用飞利浦工业单片机、数字温度补偿及相关专用集成电路，抗干扰能力强。它可以任意设置上限和下限（用户定义的设置），并调整在线输出。它还具有现场显示、模拟量和开关量输出，可方便地与主机连接
此外，本产品采用**的超声波小角度探头，发射功率大，灵敏度高，使用寿命长，测量距离长；设置任意点的上限和下限，并设置反向值。可用于自动补偿蒸汽、灰尘和水分的干扰。除液体固体外，还可用于不间断物料液位控制、储罐、储罐、不间断物料液位测量储藏室、粮仓等。**应用于石油、化工、自来水、污水处理、水利水文、钢铁、煤矿、电力、交通、，食品加工和其他行业
智能雷达液位计；主要原理：雷达液位计是一种微波液位计，是微波（雷达）定位技术的应用。能量波通过能够传输能量波（通常为脉冲信号）的设备传输。能量波被障碍物反射，接收设备接收反射信号。通过测量能量波运动过程的时间差来确定料位的变化。微波信号经电子设备处理，*后转换为与物位；有关的电信号。在微波物位测量设备中，使用的能量波通常为8.3ghz，大多在6GHz左右，还有高频电磁波。设备使用的能量波为脉冲能量波。一般脉冲能量波的*大脉冲能量约为1MW（平均功率为1μW），不会对其他设备和人员造成辐射损伤；适用范围和特点：；智能雷达液位计用于非接触连续测量液体、泥浆和颗粒材料的液位。它适用于温度和压力变化较大以及存在惰性气体或蒸汽的地方。使用微波脉冲（PTof测量方法，可在工业频段内正常工作。束流能量低，可安装在各种金属和非金属容器或管道中，对人体和环境无害。
它具有以下特点无盲区，高精度；双线技术，是dif的**替代品压差仪、磁致伸缩仪、射频导纳仪和磁翻板仪；不受压力变化、真空、温度变化和惰性气体、烟雾、蒸汽等环境影响；该装置简单、坚固耐用，免维护；输出信号为4mA 20mAha RT协议，易于校准。现场校准操作可以通过数字LCD显示器轻松实现，简单的配置设置和编程可以通过软件实现。测量灵敏，刷新速度快；它适用于高温工作条件，工艺温度高达200℃，使用高温扩展天线时高达350℃。导波雷达物位计；工作原理：；导波雷达物位计是一种微波物位计，是微波（雷达）定位技术的应用。能量波通过能够传输能量波（通常为脉冲信号）的设备传输。能量波在波导中传输。能量波在遇到障碍物时被反射。反射的能量波通过波导传输到接收装置，然后接收装置接收反射信号。通过测量能量波运动过程的时间差来确定料位的变化。微波信号由电子设备处理，*后转换为与材料水平有关的电信号
能量辐射水平低。该设备使用能量波的脉冲能量波（频率通常低于智能雷达电平表）。一般情况下，脉冲能量波的*大脉冲能量约为1MW（平均功率为1μW），不会对其他设备和人员造成辐射损伤；适用范围和特点：；导波微波液位仪用于连续接触测量介电常数相对较小的液体、浆液、颗粒材料和其他介质。它适用于温度和压力变化较大以及存在惰性气体或蒸汽的地方
具有以下特点；通用性强：可丈量液位及料位，可满足不同温度、压力、介质的丈量要求，*高丈量温度可达800℃，*大压力可达5MPa并可应用于腐蚀、冲击等恶劣场合。；防挂料：独特的电路设计和传感器结构，使其丈量可以不受传感器挂料影响，无需定期清洁，防止误测量。免维护：丈量过程无可动部件，不存在机械部件损坏问题，无须维护。抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。准确可靠：丈量量多样化，使丈量更加准确，丈量不受环境变化影响，稳定性高，使用寿命长。
电容式物位计；工作原理；电容式物位计的丈量原理，振荡电路的振荡频率和电容值有关，物位的改变引起系统电容的变化，进而改变振荡电路的振荡频率。传感器中的振荡电路可以把物位变化引起的电容量改变转换为频率的变化，并送给电子模块，通过的计算分析处置后转换为工程量显示进去，从而实现了物位的连续丈量。该仪表使用**技术和生产工艺制作而成，由传感器、二次仪表以及其他附件构成。传感器放在料仓顶，探极垂直伸进料仓内，二次仪表放在其他合适的地方。传感器把物位的变化转变成与之对应的电脉冲信号，远传给二次仪表处置显示物位高度，并有高/低限报警和 420mA 变送输出，适用于液体/固体物料作物位高度显示、报警、控制和远传显示或组成系统。适用范围与特点本液位计具有：结构简单、装置方便、性能可靠的优点；同时电极为不锈钢资料制造、耐腐蚀性强、绝缘和导电性物料均能使用，且维修量小。本液位计可**的应用于石油、化工、电力、冶金、食品、环保等工业部门对开口或有压容器中的物位进行监测。只是本液位计不适于介电常数或物料湿度变化过大的场所及物料颗粒大于15mm而不能与电极良好接触的固体介质。
射频导纳物位控制器；工作原理；射频导纳物位控制器是使用射频导纳物位控制技术设计制作的一种新型物位测量仪表。射频导纳测量技术，简单的说就是使用高频电流丈量系统导纳的方法。点位射频导纳技术与电容技术不同，采用了三端技术，使得丈量参量多样化。射频导纳技术由于引入了除电容以外的丈量参量，尤其是电阻参量，使得仪表丈量信号信噪比提高，从而大幅度提高了仪表的分辨力、准确性和可靠性；丈量参量的多样性也有力地拓展了仪表的可靠应用领域。使得产品防挂料（传感器粘附之物料称为挂料）性能更好、工作更可靠、丈量更准确、适用性更广的物位控制技术。；该产品主要由传感器模块、电子模块和其它一些连接器件构成。传感器单元主要包括三部分：丈量探极、屏蔽极及接地端。被测物料的高度反映为丈量探极与容器壁间导纳的变化情况，当物料到达开关工作点时，电子单元作出反应，驱动继电器动作，输出开关信号。屏蔽极可防止由于电极上有挂料而发生误动作信号，仅当物料真正达到设置点时，才输出开关控制信号。适用范围及特点：微波物位控制器采用**的射频导纳技术，克服了电容式物位开关不能消除导电挂料影响的缺陷。具有如下特点通用性强：适用于各种场合，可检测颗粒、飞灰、导电、非导电液体、粘稠物料；抗粘附电路：**的抗粘附电路设计，可以消除物料的粘附而发生虚假错误信号；失电保护模式：低位或高位故障报警。现场可调。该物位仪表运行可靠，各项技术指标均达到国际同类产品水平，**适用于液体、浆体、粉尘、料位以及两种液体界位的报警与控制。此外，产品增加了现场工作状态指示，一种性价比极高、稳定可靠的物位开关。

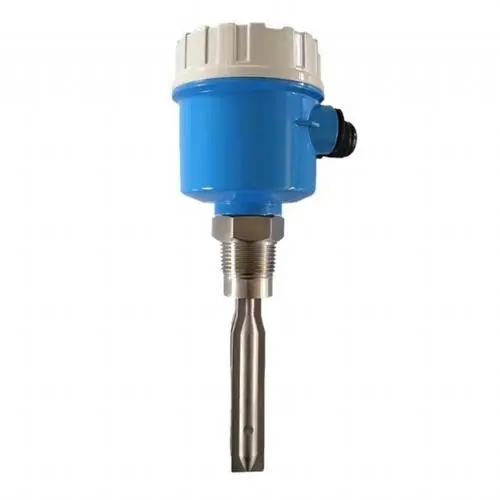

音叉物位控制器；工作原理：音叉式物位控制器是一种新型的物位开关。利用音叉振动的原理设计制作的音叉物位开关的感应棒底座，透过压电晶片驱动音叉棒，并且由另外一压电晶片接受振动讯号，使振动讯号得以循环，并且使感应棒产生共振。当物料与感应棒接触时，振动讯号逐渐变小，直到停止共振时，控制电路会输出电气接点信号。由于感应棒感度由前端向后座依次减弱的自然原理，所以当桶槽内物料与桶周围向上堆积，触及感应棒底座〈后部〉或排料时，均不会发生错误讯号。简单的说，音叉在压电晶体激励下发生机械振动，这种振动具有一定的频率和振幅。当音叉被液体或固体浸没时，音叉的振动频率和振幅将发生变化。这个频率变化由电子线路检测进去并输出一个开关量。适用范围及特点；音叉物位开关是一种新型的物位开关。几乎适用于所有液体介质，同时也适用于丈量能自由流动的中等密度的固体粉末或颗粒。由于音叉物位开关基本没有活动部件，机械磨损比较下，因此无需维护和调整，使用简单方便。另外，该物位开关采用国外的新技术和原装进口芯片，具有使用寿命长、性能稳定、平安可靠等优点，以及适应性强（被测介质不同的电参数、密度对丈量均不产生影响）不需调校（无论丈量何种介质都不需要现场调校）和免于维护等特点，**应用于冶金、建材、化工、轻工、粮食等行业中物位的过程控制。
磁致伸缩物位计工作原理：磁致伸缩液位传感器的工作原理：由电子仓内电子电路发生一起始脉冲，此起始脉冲在波导丝中传输时，同时发生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环或浮球中的**磁场相遇时，发生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。适用范围及特点：该产品使用进口芯片和**工艺生产，设计合理、装置方便、结构精巧、环境适应性强、不需定期重标和维护。具有精度高、稳定性好、可靠性高、输出信号多样、使用寿命长、平安可靠等优点。**应用于工业过程控制、石油加工、制药、食品加工、水处理、加油站地下库存等领域中的液位、温度、密度、界面情况等物理参数的监测、警报与控制。
压力液位变送器；丈量原理：；压力传感器深入或接触被丈量液体时，将受到介质压力P与被测量液体的液位的高度h成正比例，且线性度很高：即：P=ρgh 其中：ρ：被测量介质的密度（kg/m3g当地的重力加速度（m/s2h被测量液体的高度（m对于一定的被丈量介质和同一个地点，ρ和g均为常数。很容易得到/h=P/ρg；上面的表达式就是物位变送器工作原理中的核心公式。通过装置在容器底部的变送器探头（上面装有传感器）检测到和液位高度成正比的压力并转换成电信号，传输到储液容器上的转换单元，通过转化把这种和液位高度相关的电信号变成4~20mA 规范信号并输出。
应用范围：本产品具有可靠的性能和优良的丈量水平。一般适用于水基介质、原油或其他液位物位的丈量。当使用浸入法丈量并控制液位时，使用规范输出信号的液位变送器是很方便的可以与数控仪表直接联用，而且具有互换性。一体化的
液位变送器是将液位传感器和信号变送器单元组装在同一水密封壳体内，优点是使用方便，抗干扰好；缺点是零位无法调节，零位时漂会叠加到总精度中。分体式的液位变送器是将液位传感器投入或者插入液体中，变送电路单元装载另一仪表壳体—仪表盒或工业变送器防爆壳体中，两者之间使用专门带有通气导管的电缆相连接。其优点是零位和灵敏度均可调节，且装置方法灵活方便，特别适用于耐腐蚀型、插入装置型、耐介质磨损型、介质中多杂质容易阻塞型以及精度要求高于0.15%液位控制。
