孔板流量计,差压流量计,节流装置介绍
发布时间：2022-07-01 10:28:54

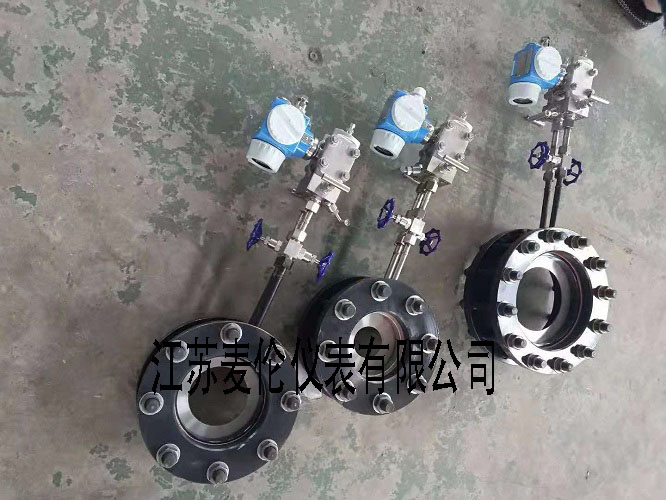

孔板流量计又称差压流量计，由一次检测部件（节流部件）和二次装置（差压变送器和流量指示器）组成。它**用于气体、蒸汽和液体的流量测量。它具有结构简单、维护方便、性能稳定、使用可靠的特点。孔板节流装置是一种标准节流部件，无需校准即可直接按照国家标准生产。1国标GB2624-81：流量测量节流装置的设计、安装和使用；2、国际标准iso5167<国际标准组织规定的各种节流装置；3、化学工业部标准gj516-87-hk06。2、 工作原理：填充管道的流体流经管道中的节流装置，导致节流部分附近局部收缩，增加流速，并在上游和下游侧之间产生静压差。在相关参数已知的条件下，根据流动连续性原理和伯努利平方程可
折叠II推导差压和流量之间的关系，得到流量。功能
▲ 节流装置结构易于复制，简单牢固，性能稳定可靠，使用寿命长，价格低廉▲ 孔板计算采用国际标准和处理
▲ 它有着**的应用，可以测量所有单相流，也可以应用一些混合相流▲ 标准节流装置无需实际流量校准即可投入使用▲ 一体式孔板安装更简单，不需要压力管。可直接连接差压变送器和压力变送器
智能功能
采用进口单晶硅智能差压传感器
精度高，自诊断功能完善
智能孔板流量计，其数量程可自编程调节
▲ 可同时显示累积流量、瞬时流量、压力和温度
▲ 除了在线和动态全补偿功能外，它还具有自诊断和自设置范围
▲ 配备各种通信接口
▲ 稳定性高
▲ 范围广，大于10:1
智能技术指标
▲ 高精度：±0.075%
▲ 高稳定性：优于0.1%fs年
▲ 高静压力：40mpa
▲ 连续运行5年无需调整
▲ 温度和静压的影响可以忽略不计
▲ 抗高过电压
折叠编辑本节的安装要求
一基本要求：
1。[1] 在安装孔板流量计之前，仔细检查标准孔板的编号、位号和规格是否与管道条件和流量范围等参数一致。测压口附近标有“+”的一端应与流体的上游管段连接，标有“-”的一端应与流体的下游管段连接
2。对于新设置的管道系统，标准孔板必须在清洁管线后安装，以防止管道中的杂物堵塞或损坏标准孔板
3。标准孔板的中心线应与管道中心线同轴
2、孔板流量计管道安装要求：
1。安装孔板流量计时，应配备一段测量管，并至少保持前10dn和后5dn的等径直管段，以提高测量精度
2。如果需要在孔板流量计前后安装阀门，*好选择闸阀，并在操作过程中全开；调节阀应位于下游5dn后的管道中
3。压力管道的内径与管道长度和介质污垢程度有关。通常在45米
4范围内使用内径为8-12mm的管子。测量液体流量时，导压管的水平段应在同一水平面上。如果节流部件安装在垂直管道上，冲击短管之间有一定距离（在垂直方向上），这对差压变送器的零点有影响，应通过“零点偏移”
5进行校正。导压管应具有牢固的支撑。两个导压管应尽可能彼此靠近，并远离热源或振动源。测量水蒸汽流量时，应使用隔热材料包裹。必要时（如温度低于0℃），应增加伴热管，以防结冰。测量污垢流量时，应连接隔离器或沉降器
6。压力管道必须始终保持单相流体状态。当被测流体为气体时，压力管道（包括差压计的压力室）均为气相；当被测流体为液体时，压力管道均为液相，且不得有气泡。因此，排水阀应安装在压力管道的*低点，或排气阀应安装在*高点。应特别注意差压变送器的新安装或维护
折叠并编辑本段的分类

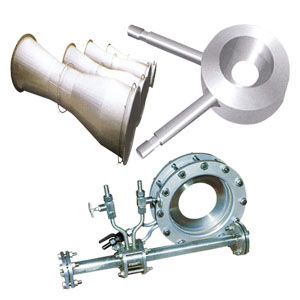

1。标准孔板标准孔板是一种规格*多的标准节流装置，**应用于各种流体，特别是气体流量测量中。由于压力、直径和取压方法不同，孔板的结构也不同
根据常用的取压方法，标准孔板可分为三种类型：角连接取压、法兰取压和直径距离取压
2。圆形孔板
取压方式：法兰压力
3。偏心孔板
偏心孔板和圆孔板仅适用于安装在水平或倾斜管道上，不能用于垂直管道上。如果被测流体包含固体颗粒，则开口或缺口应位于下方；如果液体中有气体，则应将开口或槽口置于上方；测压口位于圆形槽口或偏心开口与管道之间切点的对面。
