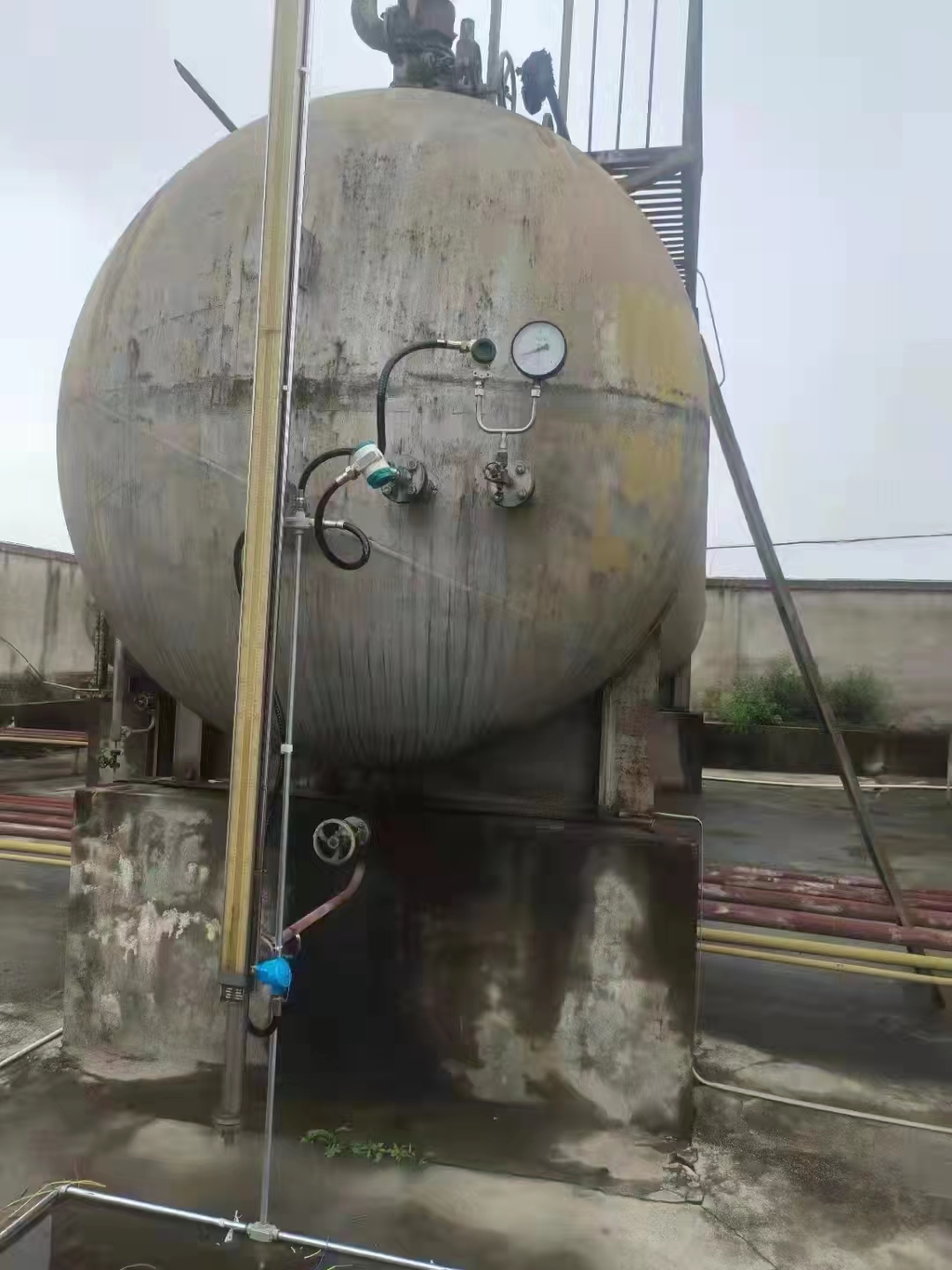

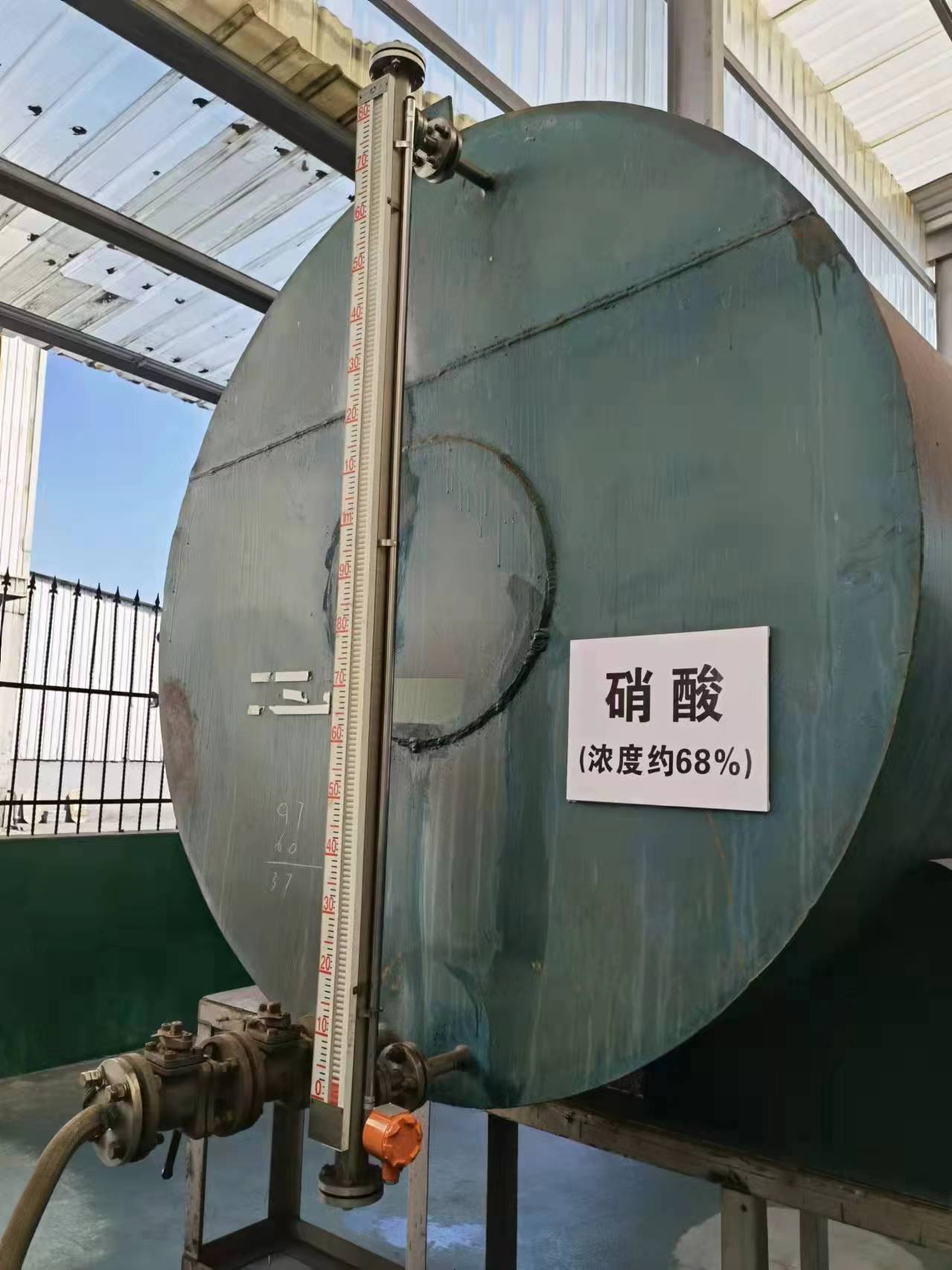

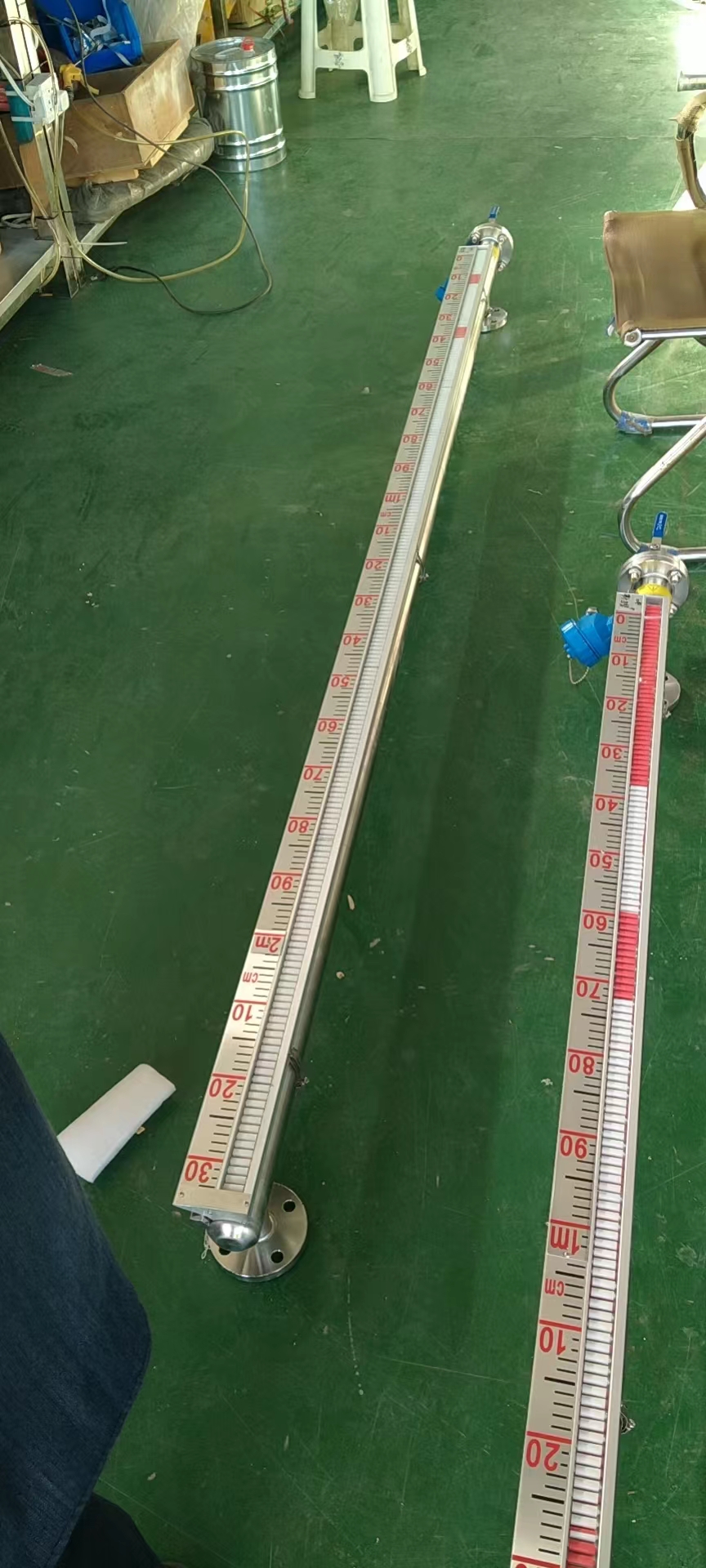

磁翻板液位计由本体、翻板盒（由红白磁性小翻板组成）、浮子、法兰盖等组成，用于敞口或压力容器中各种液体的全过程测量。除用于现场检测外，还可与SW-11磁力开关、reed-11簧片遥控器配合使用，实现液位的自动遥控。**应用于电力、石油、化工、冶金、环保、造船、建筑、食品等行业的生产过程中的液位测量和控制。
在使用磁板仪之前，必须事**行磁板仪的接线。如果接线错误，测量结果将变得不正确，严重的事情将直接导致仪器损坏。因此，有必要熟悉磁板式仪表的接线方法和注意事项，正确接线；磁翻板液位计的接线方法 磁翻板液位计一般为双线系统，信号为4～20ma。
接线方式之一是：磁翻板液位计的正极连接至仪表24V输出端子，磁翻板液位计的负极连接至仪表4～20ma输入端子的正极，然后仪表4～20ma输入端负极与仪表24V输出端负极短路。上述连接方式可以使用仪器的24V输出作为磁翻板液位计的电源。
如果磁翻板液位计采用四线制，则磁翻板液位计电源的正负极连接到电源的正负极。4～20ma正极和负极分别连接至仪表4～20ma输入端子的正极和负极。使用安全栅时，安全栅电源（ 24v电源）的输入端子对应正、负极，且电源输出端子对应仪表正负极。
磁翻板液位计接线注意事项；由于磁翻板液位计接线错误，若轻则测量不正确，若重则仪表损坏。因此，在接线磁性换向板液位计；请注意以下几点。接线时避免使用大容量变压器、电机或干扰源；拧下接线盒端子盖，将电缆穿过电缆连接器，连接至24VDC 2；按要求连接接地端子；拧紧接线盒端子盖；防爆仪表必须按有关规定接线，确保防爆性能。
