变送器的迁移可提高准确度
发布时间：2022-06-29 10:18:50

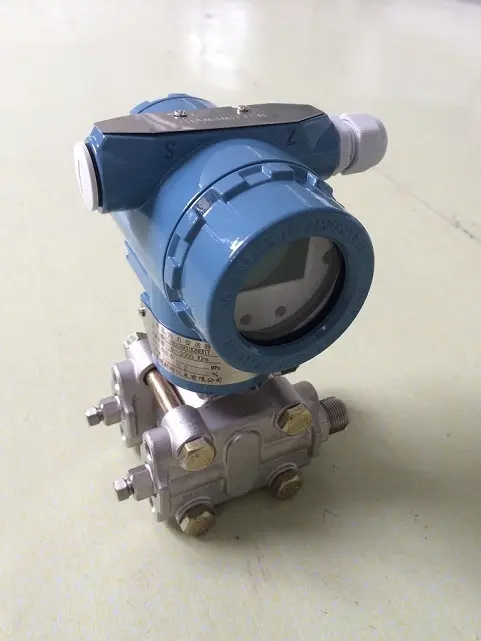

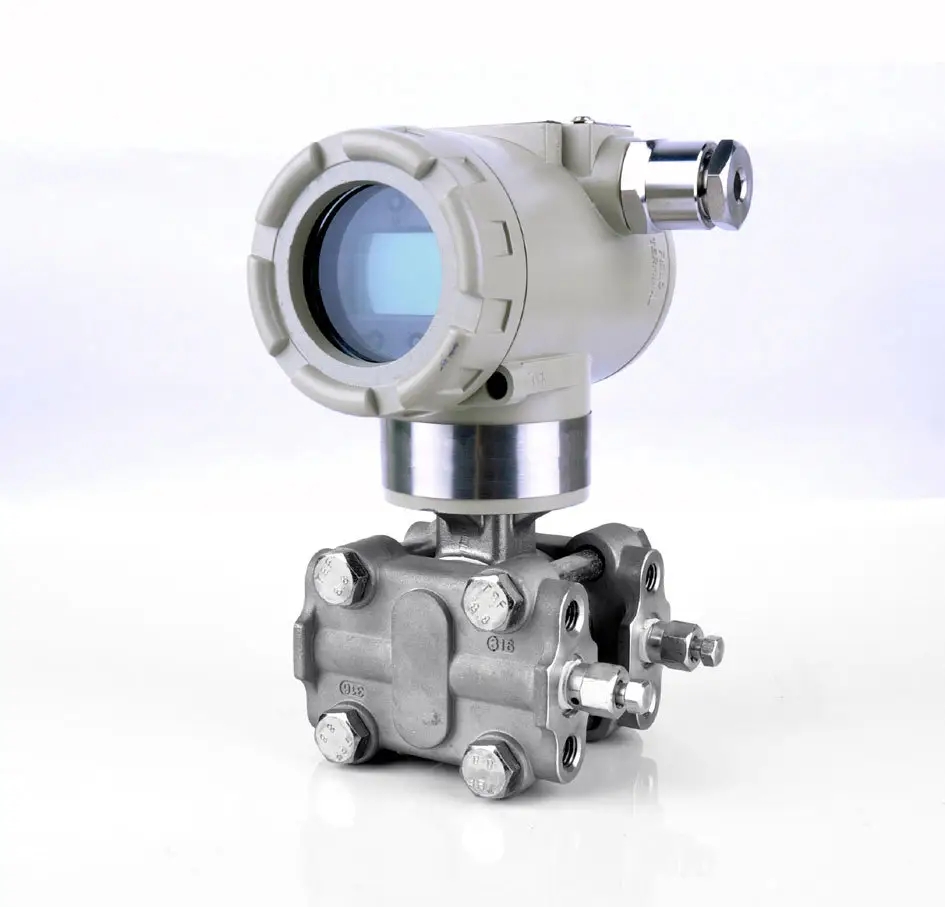

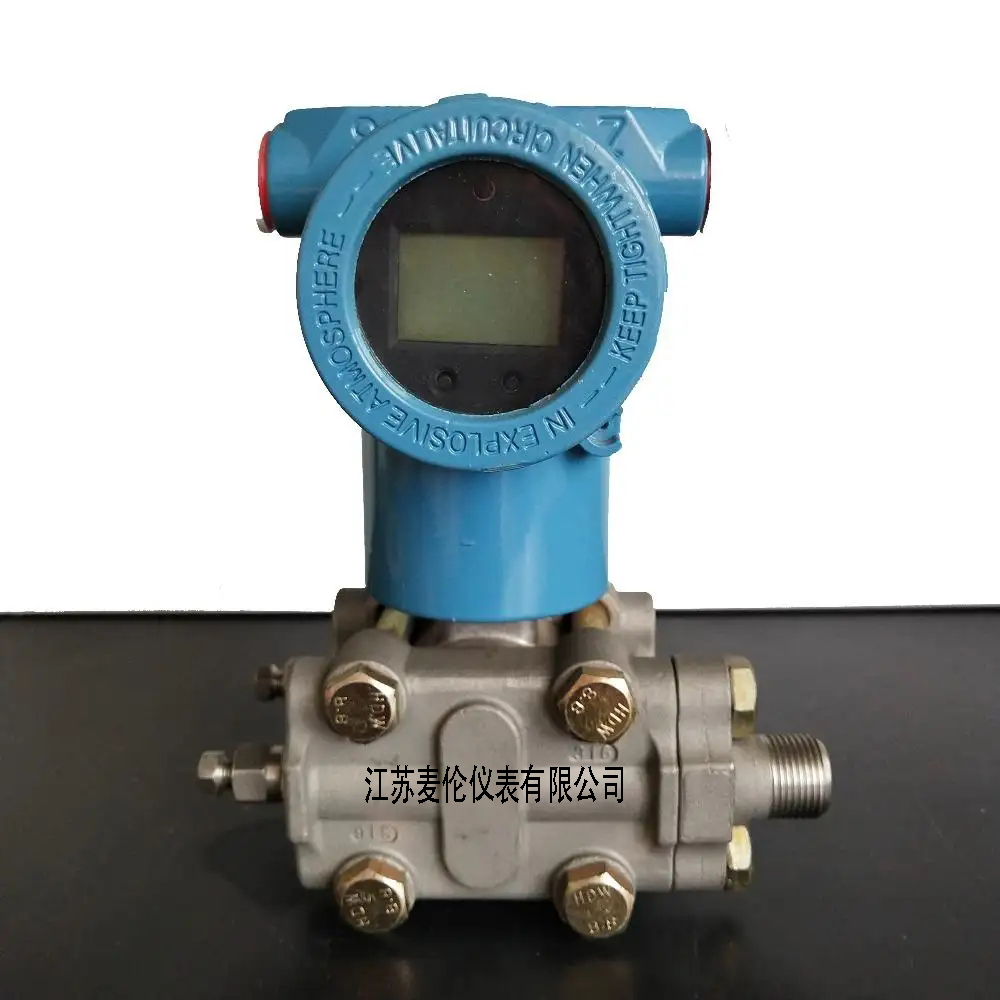

用差压变送器测量液位是*常用的方法，测量中使用了变送器的迁移功能。
测量高位水箱水位，相关参数：水位测量范围h=1200mm，*低水位与变送器正压室中心线的垂直距离H=16000mm，水的密度近似为ρ=1g/cm³，因为高位水箱内没有压力，所以初步按开式容器的液位测量方案，计算如下：测量范围：△P=hρg，约等于12kPa。正迁移：A=Hρg，约等于160kPa。
迁移后的测量范围为：A~A+△P=160~172kPa。可选择测量范围为0~180kPa的差压变送器。然而，当将160kPa的正迁移与12kPa的范围进行比较时，问题就出现了。变送器输出电流的变化会很小，不能满足测控精度的要求。为了保证测量精度，可以考虑尽量减少正迁移量。
选项包括：1.将变送器安装在高位水箱附近，缩短H距离，减少正迁移量。目的，但水槽设计没有接入平台，想法行不通。2.在低水位与变送器正压室中心线的垂直距离H处，想办法抵消水柱的静压，即在低水位处加一个单室平衡容器。玻璃水位计上压力口。导压管与变送器的负压室相连，单室平衡容器和导压管内装满水。
计算如下：测量范围：△P=hρ，约等于12kPa。正迁移：-B=Hρ，约等于-12kPa。迁移后的测量范围为：B~-B+△P=-12kPa~0。可选择测量范围为0~36kPa的差压变送器。由于变送器正负压导管H段静压相互抵消，只需测量h=1200mm的水位变化即可。
将变送器的量程负移至-12kPa~0。由上可知，负迁移方案的发射器范围只有0~12kPa，与0~180kPa的正迁移方案的发射器范围相比，发射器的范围已大大缩小。在相同的精度水平下，小量程的分辨率和测量精度肯定优于大量程。 ，满足测控要求。可见，正确应用测量方法和变送器的传递函数，可以使变送器发挥更大的作用，取得满意的效果。因此正确应用变送器偏移可以提高测量精度。
结论：确实，差压变送器的迁移可以适当地提高测量的准确性。
