JSML-UHZ-50/C磁翻板液位计结构及工作原理

发布时间：2022-06-25 00:42:09

JSML-UHZ-50/C磁翻板液位计，结构简单、坚固牢靠、无需专门维护，既能现场显示，又能远距离传送液位信号，十年仪表生产经验品质保障磁翻板液位计口碑厂家，带精密磁钢校正器，现场随意校调技术参数，适用范围广，安装形式多样，适合任何介质的液位、界面的测量。**定制、可贴牌、厂家直销、终生维护。

JSML-UHZ-50/C磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有**的可靠性和抗腐蚀性。

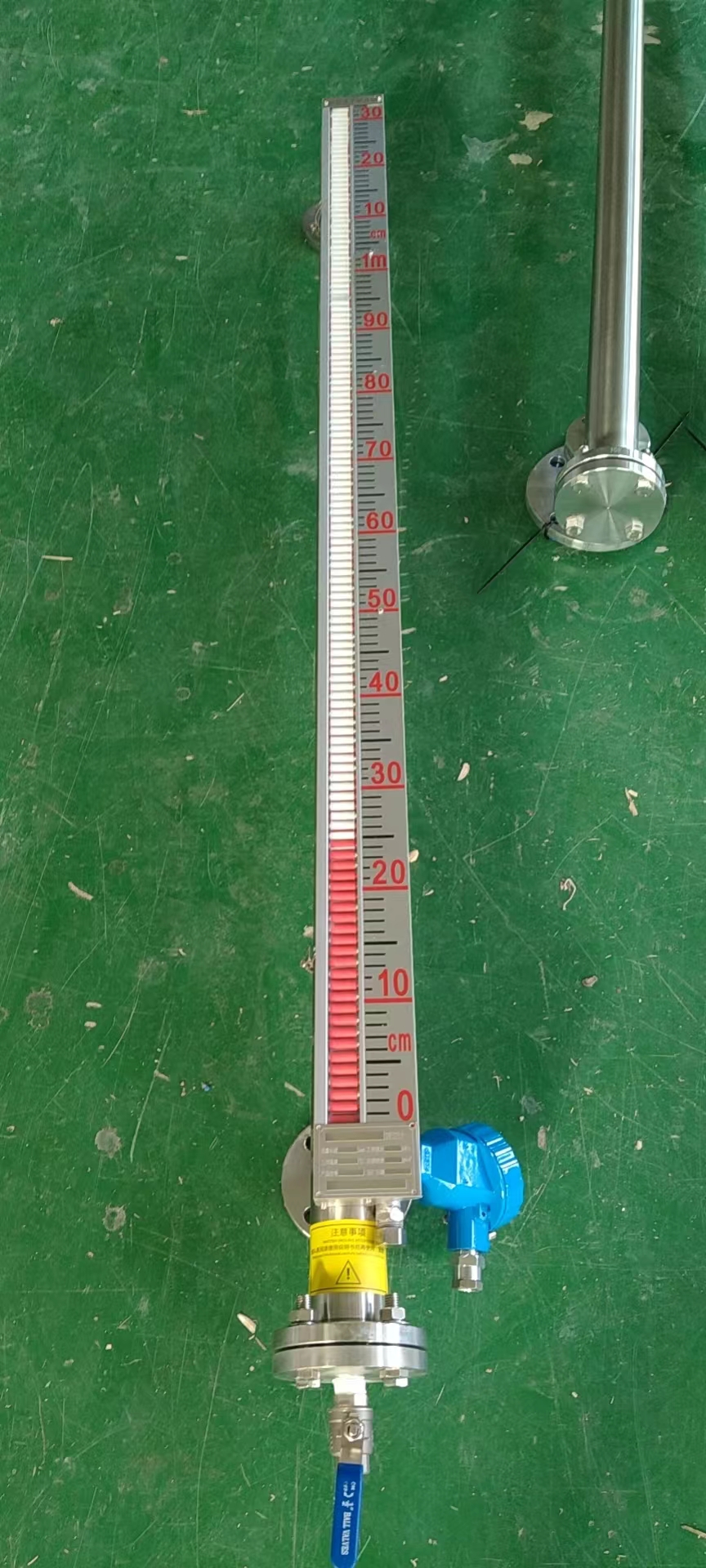

JSML-UHZ-50/C磁翻板液位计结构及工作原理;基本型;根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的长久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。

电远传;在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。

上下限开关输出;在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。

JSML-UHZ-50/C磁翻板液位计主要技术指标

安装形式内容		侧装式	顶装式
安装间距 (测量范围)	不锈钢	500～5000(mm)	500-2500(mm)
	ABS、PP-R	500～4000(mm)
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		＞0。6g/c	＞0.76g/c
法兰连接	不锈钢	法兰20-40(DN20 PN1.0-4.0) (GB9119-88)	法兰200-25(DN200 PN1.6) (GB9119-88)
	ABS	法兰20-10(DN20 PN1.0) (GB9119-88)	法兰200-6(DN200 PN0.6) (GB9119-88)
主体材料		ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa)
介质温度		-40～100℃(ABS、PP-R：-40～80℃)
环境温度		-40～+70℃
示值误差		±100mm
介质粘度		≤1st(10-4/s)
上、下限开关输出		1、控制灵敏度：10mm 2、输出接点容量：AC220V 2A 3、接点寿命：5×104次 4、防爆特征：iaIICT4本质安全型
电远传、连续显示		1、精度：±1.5% 2、输出负载：750Ω 3、输出信号：0～10mA输出，220V AC电源 4～20mA输出，24V DC二线制 4、防爆特征：iaIICT4本质安全型

总结：江苏麦伦仪表有限公司**生产磁翻板液位计，远传磁翻板液位计，防腐磁翻板液位计，高温高压磁翻板液位计，带保持开关磁翻板液位计，需要请联系我公司。
