JSML-UQK系列液位显示控制仪
发布时间：2022-06-20 23:39:55

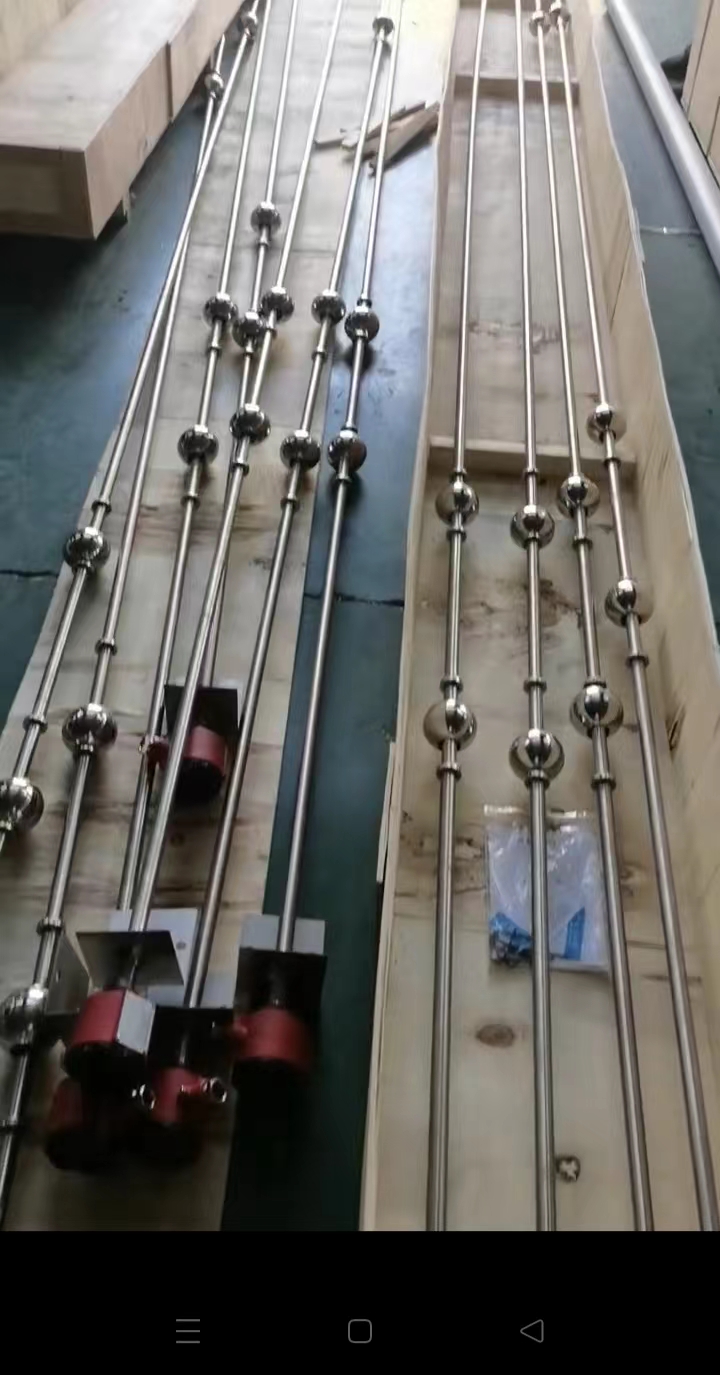

JSML-UQK系列
液位显示控制器可**应用于炼油、化工、造纸、食品、污水处理等行业。可对仪表控制室的敞口、密闭容器或地下储罐中的介质液位进行显示、报警和控制。被测介质可以是水、油、酸、碱和工业污水等导电和非导电液体，并能克服液体泡沫;引起的虚假液位的影响。防腐控制器对强腐蚀性介质具有优异的耐腐蚀性。防爆控制器可用于爆炸性场合（防爆、防爆标志：EXdⅡBT4）;JSML-UQK系列液位显示控制器由传感器和显示台
JSML-UQK;检测点;136;3点检测，其中1位为超限报警，可配SK-100显示表;5点检测，其中1位为超限报警，可配SK-100显示表;1点检测，其中1位为零，配备SK-100显示表;50点检测，配备SK-600显示表;100点检测，配备sk-600展示台;材质s检测管采用PVC;g检测管采用不锈钢（1Cr18Ni9Ti）;f检测管采用全氟乙烯丙烯（F46）;x;检测管采用不锈钢小浮球（筒）细颈检测管;防爆性能;b防爆，仅用于G和F型。防爆等级：ExdⅡbt4
非隔爆型，该位为空;型号示例：1一个JSML-UQK1-10gb;表示一个JSML-UQK系列传感器，有10个检测点，材质为不锈钢防爆
JSML-UQK-100g 1套;是一个JSML-UQK系列传感器，具有100个检测点，由不锈钢制成。提供sk-600显示仪表1台默认136台配套显示仪表均为控制仪表，外形尺寸为A型；SK-100为led显示屏，SK-600为灯柱显示屏，除非另有要求
一个JSML-UQK-100g，一个sk-600;表示一个JSML-UQK系列传感器，具有100个检测点，由不锈钢制成。提供一台sk-600显示仪表。其外形尺寸为160（宽）×80（高），无控制，灯柱显示
技术参数;产品执行标准：q320621exe01-2001;测量范围;s类型：≤ 2m;GX型：≤ 1.5m;g（b）型，f（b）型：≤ 2013年12月13日。工作条件;介质温度;s型-5～+45℃G型，F型-40～+80℃（高+120℃）;GB型，FB型-40～+80℃（高+120℃）;4，工作环境温度;s型-5～+45℃;G型，F型-10～+45℃;B型-10～+45℃;5，工作压力：136G型0.6MPa;F型0.25MPa;s型大气压;6，被测介质比重：>0.7;7，被测介质粘度：<1.25st;8防爆性能;防爆类型：防爆类型（仅GB，FB）;防爆标志：diibt4
结构原理;JSML-UQK液位显示控制器在传感器中安装了三根干簧管，分别为下限、上限和超限报警。JSML-UQK有五个干簧管，比JSML-UQK多了两个液位显示器。配有磁钢的浮球使不同位置的干簧片随着液位的上升和下降而起作用，液位的正确位置由显示表中相应继电器的吸合指示。下限和上限显示表具有继电器触点输出（相当于1 x 2开关）。当上限超过极限时，可发出声光报警信号，无继电器触点输出
JSML-UQK和JSML-UQK
液位显示控制器传感器配有多个干簧管。当装有磁钢的浮球随液位上下移动时，不同位置的簧片会动作，使传感器输出的电阻值发生变化。显示仪表将改变的电阻值转换为面板上的发光二极管on和off，以显示测量的液位。显示仪表配有控制点设置按钮，用于预先设置液位控制范围。当液位达到设定值高度时，通过继电器触点打开或关闭显示屏中的继电器，以控制液位或报警。
