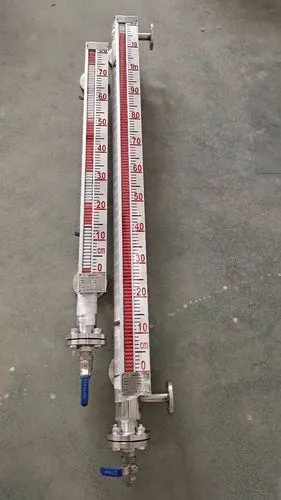

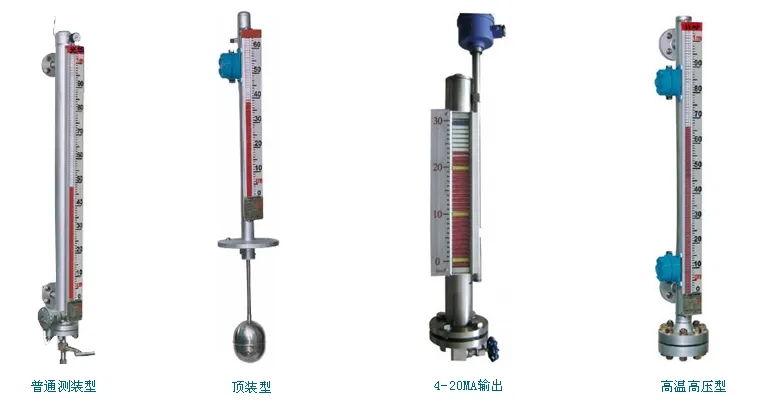

磁翻板液位计是一种简单的液位测量仪器，适用于石油化工系统中有腐蚀性介质的储罐、储罐、油田、油库等，以及一般企业和民用建筑的水塔（水箱）所需的低成本液位测量，从而解决了手动液位测量的困难。磁翻板液位计由浮标、连接钢丝、导向滑轮、重锤指针和显示尺；五部分组成。
浮标：浮标由两个不锈钢或碳钢空心锥体和一个不锈钢或碳钢空心圆柱体焊接而成，浮标两侧焊接一个导向环用于导向。浮标用于将液位变化的浮力直接传递到钢丝绳上，使钢丝绳将液位变化传递到重锤指针上，从而实现液位变化的现场指示；连接钢丝：连接钢丝的一端悬挂浮标，另一端连接重锤指针，中间部分封闭在钢管内；导向轮：根据现场液位罐几何形状和仪表安装要求设计。它也由两部分组成：连接钢丝导向轮和检查轮壳。其主要功能是连接钢丝导轨，减少系统的旋转阻力；重锤指针：钢制，中部为指针。
指针指示的相应刻度值用于测量液位高度。随着浮标和连接钢带的更换同步移动；显示刻度：由铝合金制成，表面刻有标准值。磁翻板液位计是一种测量物料液位的仪器，它以悬挂在罐或容器中的轻型不锈钢浮标为测量元件，设计并安装一组滑轮和导线进行上下移动，并通过天平的刻度直接指示被测介质在储罐或容器中的液位。
适用于石油化工储罐系统的腐蚀性、酸性、碱性和高粘度储罐、储罐、油田等，适用于油库等行业平底、锥形盖和拱形容器的油罐液位测量，以及企业和民用水塔（罐）的液位测量，确保储罐液位测量结果的准确性和完整性
磁翻板液位计的安装位置应远离或远离物料介质的进出口，以避免物料流体局部区域的快速变化，从而影响液位测量的精度；磁性翻板液位计必须垂直安装，以确保浮球总成可以在主管内自由上下移动。同时，应在磁性翻板液位计和容器铅管之间安装一个球阀，以便于维护和清洁；安装磁翻板液位计，法兰中心线垂直度＜4‰。
对于一定长度的磁翻板液位计（普通型＞3M，防腐型＞2m），需要考虑增加一个中间加强法兰或耳板作为固定支架；打开底部法兰，安装磁性浮子（注：重型端的磁性端向上，不能倒置）；配套远程磁翻板液位计变送器与显示仪表连接的芯线截面积应大于0.8mm2。当与交流电源并联时，应保持至少20 cm的距离。*好通过铁管或屏蔽双芯电缆分开敷设。
屏蔽层只能在一端接地；为了在运输过程中不损坏浮球组件，应在出厂前将浮球组件从小液位计的主管中取出。液位计安装完成后，打开底部排污法兰，然后将浮球组件重新安装到主体管道中。请注意，浮球组件的重型端向上，不能倒置；
磁翻板液位计安装完毕后，必须用磁钢校准，并引导翻转柱一次，使其在零位以下显示红色，在零位以上显示白色。
