JSML-4000智能操作器介绍
发布时间：2022-06-05 23:09:31
Jsml-4000智能操作器，又称智能手动操作器，可以自动连接系统（或调节器）的给定信号和阀位反馈信号，根据两者之间的偏差进行调整，输出相应的控制量，直接驱动阀门，而不是小功率伺服放大器。它可以连接到各种调节器或计算机控制系统作为备用仪器.
功能特点;自动校准和手动校准功能;从自动到手动的无干扰切换;智能操作员可分别具有一路模拟控制输出和一路开关量控制输出；继电器正向旋转、反向旋转控制和单向模拟输出，适用于各种测控场合;多重保护、隔离设计，抗干扰能力强，可靠性高;良好的软件平台，具有二次能力，可满足特殊功能;**的模块结构，强大的仪表芯片，功能组合和系统升级非常方便.

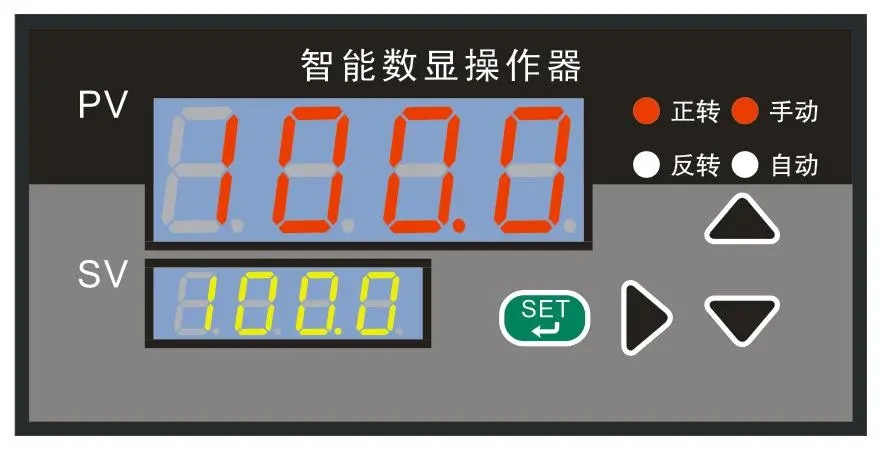

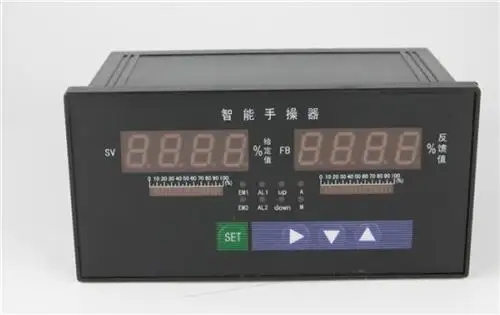

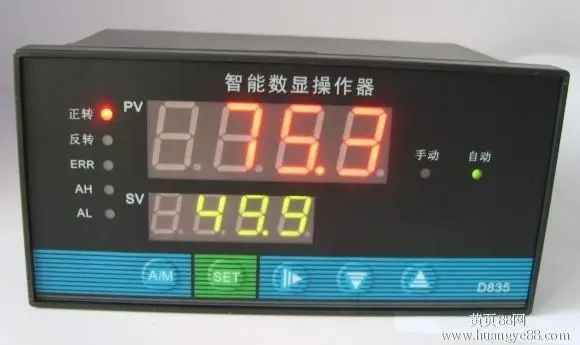

主要技术指标;基本误差：0.5%fs或0.2%fs±1字;分辨率：120000，14位ad转换器;显示方式：双排四位LED数码管同时显示，上排显示测量值，下排显示阀位反馈值或输出;采样周期：0.2s;报警输出：两个报警继电器输出。对于调节信号或阀位反馈信号，报警值、报警模式和灵敏度可分别为;设置，继电器输出触点容量ac220v3a.
控制输出：继电器正反向控制触点;固态继电器脉冲电压输出（dc12v30ma）;单相三相晶闸管过零触发器;单相三相晶闸管移相触发器;模拟量4-20mA，0-10mA，1-5V 0-5V控制输出;通信输出：接口模式-隔离串行双向通信接;rs485rs422rs232调制解调器波特率-300~9600bps内部自由设置;馈电输出：dc24v30ma;电源：开关电源85~265vac，功耗低于4W.
型号选择表代码
说明jsml-4000;智能操作器
外形尺寸a;水平160×八十×125mm
a;S垂直80×一百六十×125mm
B;模式96×九十六×110mm
C;水平96×四十八×110mm
CS;垂直48×九十六×110mm
D;模式72×72×110mm
控制输出;l;继电器控制输出x14-20ma输出
x2;0-10ma输出
x3;1-5v输出
x4;0-5v输出
通信输出p微型打印机
r;串行通信rs232
s;串行通信rs485
电源;220vac电源
w;dc24v电源
调节输入信号;i1电流信号：4-20mA、0-10ma
v1;电压信号：1-5V、0-5V、0-10v
阀位反馈输入信号;i2;电流信号：4-20mA、0-10ma
v2;电压信号：1-5V、0-5V、0-10v
z;电位计：0-2kΩ
