磁翻板液位计的检定及校准
发布时间：2022-06-01 23:58:10

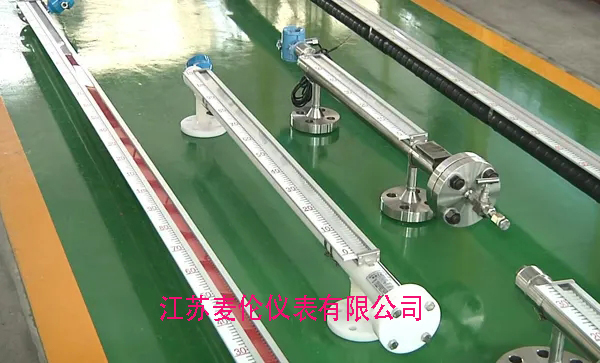

磁翻板液位计是一种在各个领域具有高频液位显示和预警功能的测量仪器。由于其安装方便、指示明显、数据传输远程等特点，得到了**的应用。然而，与其他类型的仪器相比，精度并不高。由于其结构简单，其计量检定或校准没有得到应有的重视。即使液位计通过液位计检定装置的检定，由于多种因素的影响，在使用过程中也会产生不同程度的测量偏差。
如何有效地解决磁翻板液位计的误差问题，是一个值得用户关注的问题。本文通过模拟液位，探讨了磁翻板液位计的检定校准方法，希望用户能注意到该仪器的检定校准
工作原理；磁翻板液位计是根据浮力和磁耦合原理设计的。磁性浮子在被测介质中的位置受浮力影响：液位的变化导致磁性浮子位置的变化。当液位上升时，磁浮子的位置上升；相反，如果液位下降，磁浮子的下部位置下降。磁浮子中的磁钢通过磁耦合传递到翻板指示器，驱动彩色翻板旋转180°，并用翻板的颜色不连续性指示被测容器的液位。
同时，磁浮子中的磁铁和传感器（磁弹簧开关）的作用是改变连接到电路中的元件数量（如恒定电阻），然后改变仪表电路系统的电量（如4mA～20mA电流）。通过遥测设备检测到的电量变化反映容器内液位的变化，实现就地显示、远程显示和液位联锁控制功能。增加其他辅助元件还可以实现液位锁定、预警等功能
校准方法；《液位计检定规程》指出，除型式鉴定（或样机试验）外，液位计的示值误差可以用模拟液位的方法检定，初始验证和仲裁验证。浮子式和浮球式液位计后续检定和在役检定的检定方法如下：“浮子（浮球）可以手动移动，浮子（浮球）的位移可以用钢尺测量为实际液位，并记录液位计的指示进行检定。”
对于磁性翻板液位计，由于浮子位于阀体中，不能直接接触，因此无法直接观察浮子的运动。如果使用标准液位计水箱检定装置进行检定，应考虑法兰的连接位置、量程等因素，磁翻板液位计可用于油和水。标准液位计水箱检定装置浪费资源。考虑到磁性翻板液位计中的浮子是磁性的，使用磁铁吸收浮子并驱动浮子移动，这样磁铁的移动可以直接代替浮子在体内的移动。
用钢卷尺测量磁浮子的移动距离，模拟液位上升高度，并读取翻转指示器上的读数。同时，测量远程传输输出的电信号变化，将其转换为相应的长度变化。通过对三组数据的比较，得出了磁翻板液位计的示值误差。该方法比标准液位计水箱检定装置（682682）更方便、简便。一般情况下，（0～1）m范围内的磁翻板液位计的精度为1.5%，即其*大允许误差为±1.5cm。根据标准与待检表之间的准确度要求，在检定校准前，标准的准确度不得大于0.5%
注意事项；用此方法验证校准的
磁性翻板液位计应为后续验证的测量仪器，此方法不适用于初始验证，仲裁验证和类型识别；磁铁吸附磁性浮子的位置应在液位计的后面，而不是在翻板指示器上，以免影响翻板指示器的读数；磁性浮子在磁性液位计体内的初始位置通常不在阀体的下端。
当磁浮子被磁铁吸引并移动到初始位置时，磁铁的位置为初始位置；垂直液位计在验证期间通常不容易操作，因此，可以通过水平放置或稍微倾斜来验证；磁铁应远离电子测量设备，以免损坏电子测量设备尽管682磁翻板液位计对介质密度、测量压力和测量环境有要求，可满足大多数油田和船舶的相关测试要求。虽然这些仪器仪表精度低，工作原理简单，但仍应按时送检，以确保测试数据科学可靠，保障相关人员的人身安全。希望本文不仅能为计量工作者提供检定校准此类仪器的方法，也能引起此类仪器用户对此类仪器检验的重视
