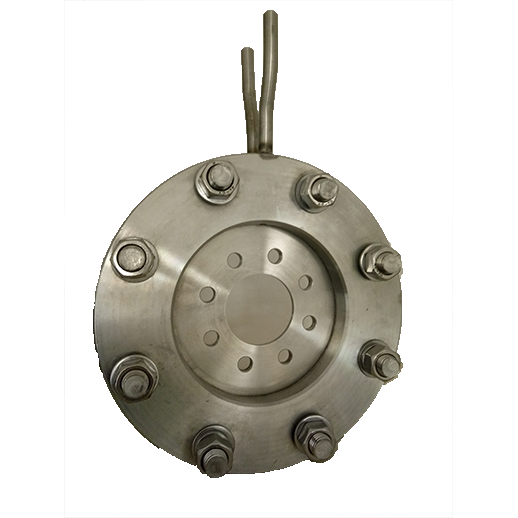

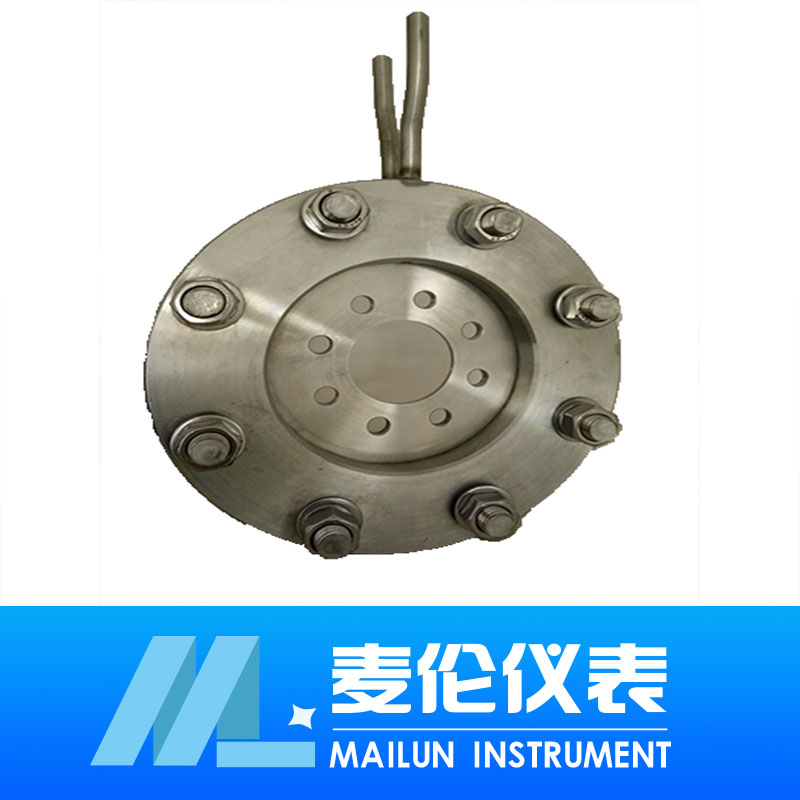

大型孔板　　　　　　　　　　　　高压透镜垫孔板

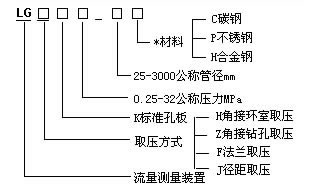

【型号】

【产品示意图】

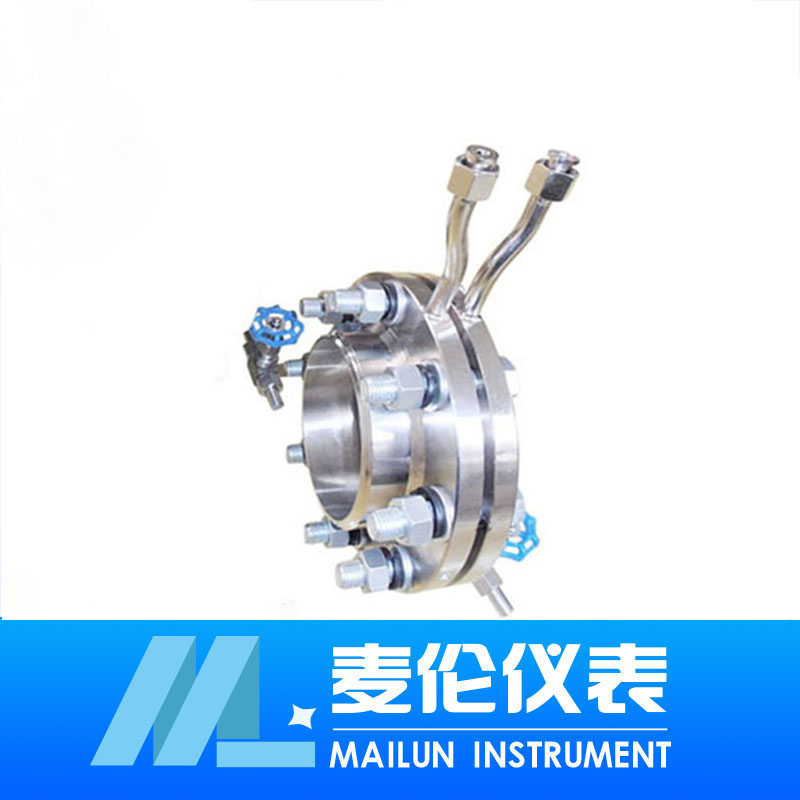

环室取压标准孔板　　　　　　　　环室取压标准孔板
4.0≤PN≤6.4 　　　　　　　　　　4.0≤PN≤6.4

钻孔取压标准孔板　　　　　　　　紧固式八槽孔板

PN≤2.5　　　　　　　　　　　　　PN≤10 　　　　　　　　　　　　　　　　　　　　　

高压透镜垫孔板　　　　　　　　　　法兰取压标准孔板

PN22，32　　　　　　　　　　　　　4.0≤PN≤6.4

孔板流量计产品概述MH6150孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，**应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成**应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。孔板流量计产品应用孔板流量计应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被**适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。孔板流量计适用范围

　　1、公称直径：15 mm ≤DN≤1200mm

　　2、公称压力：PN≤40MPa

　　3、工作温度：-50℃≤t≤550℃

　　4、量程比：1：10， 1：15

　　5、精度：0.5级，1级

孔板流量计产品介绍

　　孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置。孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计**应用于石油、化工、冶金、电力、轻工等部门。

　　LK110孔板流量计特点

　　▲孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

　　▲孔板计算采用国际标准与加工

　　▲孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。

　　▲标准型节流装置无须实流校准，即可高过压

　　▲一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。

　　孔板流量计技术指标

　　▲高精度：±0.075%

　　▲高稳定性：优于0.1%FS/年

　　▲高静压：40MPa

　　▲连续工作5年不需调校

　　▲可忽略温度、静压影响

　　▲抗高过压
