压力变送器及压力传感器的现场校准
发布时间：2022-05-15 23:42:23

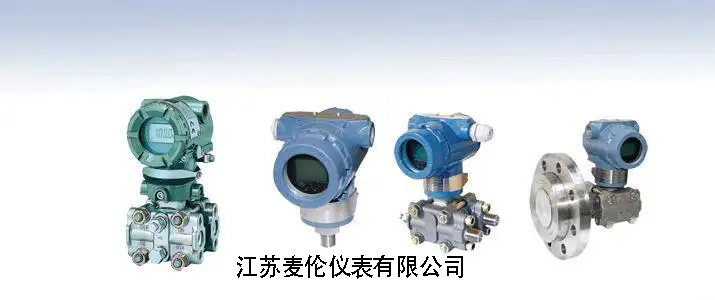

压力变送器和压力传感器现场校准方法指南
压力变送器和压力传感器在需要用于工业生产的设备中，确保其正常运行和准确测量。有必要定期维护和校准传感器。通常，在校准前会拆除导压管，但这样操作很麻烦。如何在不拆除导压管的情况下进行现场校准
在应用中，当压力变送器和压力传感器与导压管连接时，通常需要拆卸导压管、压力变送器和压力传感器的接头，然后将其连接到压力源进行校准。但是这个操作很麻烦，很麻烦，很费时，也很浪费劳动力。我们还需要担心的是，在拆卸和组装接头。
标准常用压力变送器和压力传感器时，导压管是否会破裂或泄漏，其正、负压室配有排气阀、排水阀或旋塞；这使得我可以方便地在现场校准压力变送器和压力传感器，也就是说，可以在不拆除导压管的情况下校准压力变送器和压力传感器。方法如下：先关闭三阀组的正、负阀，打开平衡阀，然后旋松排气阀、排水阀或旋塞进行排气，然后用自制接头更换与正压室相连的排气阀、排水阀或旋塞；负压室依附于松散状态，使其向大气开放。压力源通过胶管与自制接头连接，关闭平衡阀，检查气路的密封性，然后将电流表（电压表）的手动操作器连接到变送器的输出电路上，通电预热后开始校准。
常规压力变送器和压力传感器的校准：先将阻尼调整到零状态，先调整零点，然后充满压力，调整满量程，使输出20mA。现场校准速度很快。介绍了零点和量程的快速标定方法。调零对满量程几乎没有影响，但对零点有影响。如果没有偏移，其影响约为量程调整的15，即当量程向上调整1mA时，零点将向上移动约0.2mA，反之亦然。
例如，当输入满量程压力为100KPA，读数为19.900ma时，量程调整电位器使输出19.900+20.000-19.9001.25=20.025ma，量程增加0.125ma，零点增加150.125=0.025。零点调整电位器输出20.000ma，满刻度调整正常后，检查中间刻度是否超出公差，必要时进行微调。然后调整偏移、线性和阻尼。
但是，智能压力变送器和压力传感器的校准不能按照上述方法进行，因为这是由HART变送器的结构原理决定的，因为输入压力源和产生的4-20mA电流信号之间，除了机械和电路，智能变送器还具有对输入数据进行微处理的芯片操作。因此，调整不同于常规方法。事实上，制造商还解释了智能变送器的校准。
例如，我公司（江苏麦伦仪表）生产的压力变送器可分为“设定量程”、“重新量程”和“微调”。“范围设置”操作主要通过lrvurv数字设置完成配置，和“重新设置范围”“操作要求变送器连接到标准压力源，并由一系列命令引导。变送器将直接感应实际压力并设置值。量程的初始和**终设置直接取决于实际压力输入值。然而，应注意的是，尽管变送器的模拟输出和使用的输入值是正确的，过程值的数字读数将显示略有不同的值，可通过微调项进行校准。
压力变送器由于每个零件必须单独和联合调整，实际操作可按以下步骤进行：1首**行4-20mA微调，以校正变送器内部的Da转换器。因为它不涉及传感器部件，所以不需要外部压力信号源 2.再进行一次全过程微调，使4-20mA的数字读数与实际施加的压力信号一致，因此需要压力信号源3.*之后，重新设置量程并进行调整，使模拟输出4-20mA与施加的压力信号一致。其功能与变送器外壳上的调零（Z）和调量程（R））功能完全相同。
