磁翻板液位计如何线
发布时间：2022-05-11 23:58:35
带远传
磁翻板液位计的远传功能是通过绑定在磁翻板管外壁上的远传变送器实现的。可与PLC系统、DCS系统和二次仪表连接，达到控制、调节、显示和报警的目的。远程磁翻板液位计**应用于石油、化工、冶金、环保、电力、食品、医药等行业。然而，为了确保其安全、稳定和可靠运行，远程变送器的正确接线至关重要。然后，如何在实际使用中为远程变送器制定正确的接线，并实现与外围执行管理机构或显示仪表系统设备的连接
远连接变送器时，首先缓慢打开外壳盖，查看模块内的电气接线模块。在模块的上表面可以清楚地看到两个接线位置，旁边印有“+”和“-”标记，其中“+”连接正极电源，“-”连接负极电源；连接时，在连接前确认外部电源为24VDC。如果变送器的电压不符合要求，接线时容易损坏仪器

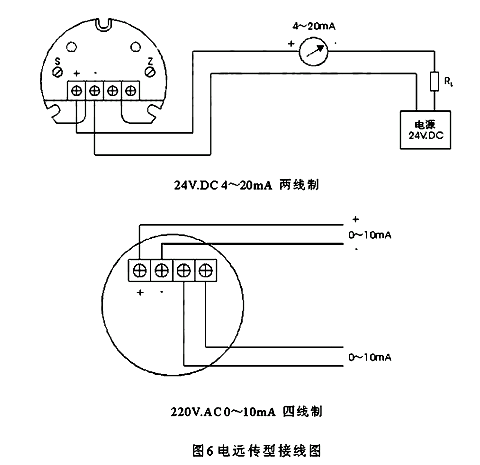

磁翻板液位计一般为双线系统，信号为4~20mA。一种接线方式是：将磁翻板液位计的正极连接到仪器的24V输出端，将磁翻板液位计的负极连接到仪器的4~20mA输入端的正极，然后仪器4~20mA输入端的负极与仪器24V输出端的负极短路。上述连接方式可以使用仪器的24V输出作为磁翻板液位计的电源。如果磁翻板液位计采用四线制，则磁翻板液位计电源的正负极与电源的正负极相连。4~20mA正极和负极分别连接到仪器4~20mA输入端的正极和负极
电线应先穿过防水材料连接器，按照标识系统接线，其中“+”接电源正极，“-”接电源负极，不能反转；接线设计完成后，拧上连接螺母锁紧电缆，拧紧上盖，转动控制仪表设备外壳，使其面向防水施工缝，防止雨水进入外壳；外壳应按照规定要求接地。电缆应采用屏蔽双芯双绞线，线径应大于0.8mm²，并可采用单独的穿线管进行研究和敷设。尽量避免大功率电机、变压器等强磁场环境干扰源。电缆一端的屏蔽线应安全可靠地接地，以提高数据信号的传输稳定性。
总结：
接线，如有不清楚致电我公司。
