压力式/差压式液位传感器的工作原理
发布时间：2022-05-09 23:52:49
根据被测液体静压与液体高度成正比的原理，通过压力传感器将静压转换成电信号，然后通过温度补偿和线性校正将其转换成标准电信号，以检测液位高度。主要分为
压力式和差压式液位传感器
（1）压力式液位传感器的工作原理
对于开放式容器，有三个压力式液位计用于测量液位高度
压力表式液位计如图（a）所示。它利用导压管将压力变化值引入高灵敏度压力表进行测量。压力表的高度等于容器的底部，压力表中的读数直接反映液位的高度
如果压力表的高度不等于容器的底部，当容器中的液位为零时，压力表中的读数不为零，这是容器底部和压力表之间的压差。这种差异被称为零迁移。此时，应进行积极或消极的迁移，以消除影响。压力表式液位计适用范围广，但介质应清洁，粘度不宜过大，以免堵塞导压管
法兰式液位变送器如图（b）所示。变送器安装在容器底部的法兰上。金属膜和脉冲管作为敏感元件与压力变送器的测量室相连。脉冲管采用高沸点、小膨胀系数的硅晶体密封，将被测介质与测量系统隔离
法兰式液位变送器将液位信号转换为电信号或气动信号，用于液位显示或控制调节。因为采用法兰连接，介质不必流经导压管。因此，可以检测到腐蚀性、粘性或有色介质
pIYBAGAQ2_uuuqzaagvdhtdg8e165。Png
吹管式液位计如图（c）所示，将吹管插入被测液体的*低表面（零液位），以便向吹管中注入一定量的气体。吹管中的压力等于管口处液柱的静压。用压力表测量吹管上端的压力可以测量液位
因为吹气液位计将压力检测回路移到顶部，使用和维护非常方便，非常适合地下储存、深井等场合
（2）差压液位传感器
测量封闭容器中的液位高度。被测液体表面上的压力不一定与大气压力相同。此时，不能使用压力液位计。因为容器下部的液体压力不仅与液面高度有关，还与液面上气体介质的压力有关。在这种情况下，可以使用测量差压的方法来测量液位
差压液位计的原理如图（a）所示。这种测量方法需要消除测量过程中液位波动对指示值的影响。差压液位计采用差压变送器，通过容器底部反映液位高度和液位上的气体压力，并引入变压器正压室；将容器上的气体压力引入变送器
可根据液体性质选择取压模式。为了防止气动取压管内的气体因内外温差而凝结成液体，低压管内一般填充隔离液。差压变送器测量的差压与液位高度成正比

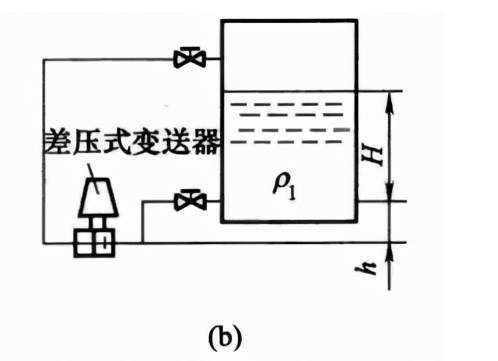

使用这种方法，差压变送器输出差压，以其他方式将压力转换为电信号，并通过输出电信号检测液位。当差压变送器与容器底部不平行时，如图（b）所示，零点漂移法[当输入处于范围下限时，由某些影响量引起的输出值的变化。当下限不为零时，它也称为起点漂移（偏移）]必须用于克服固定压差
g

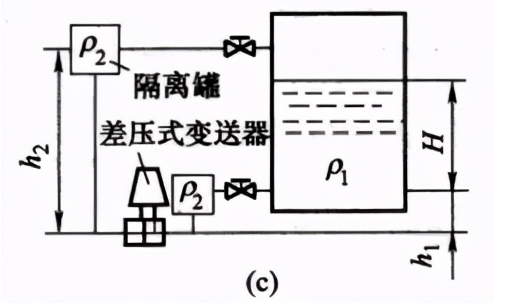

如果被测介质具有腐蚀性，则需要在正负压室和
差压变送器测压口之间安装隔离罐，以防止腐蚀性介质直接接触变送器，如图（c）
