磁翻板液位计测量原理

发布时间：2022-05-03 01:51:47

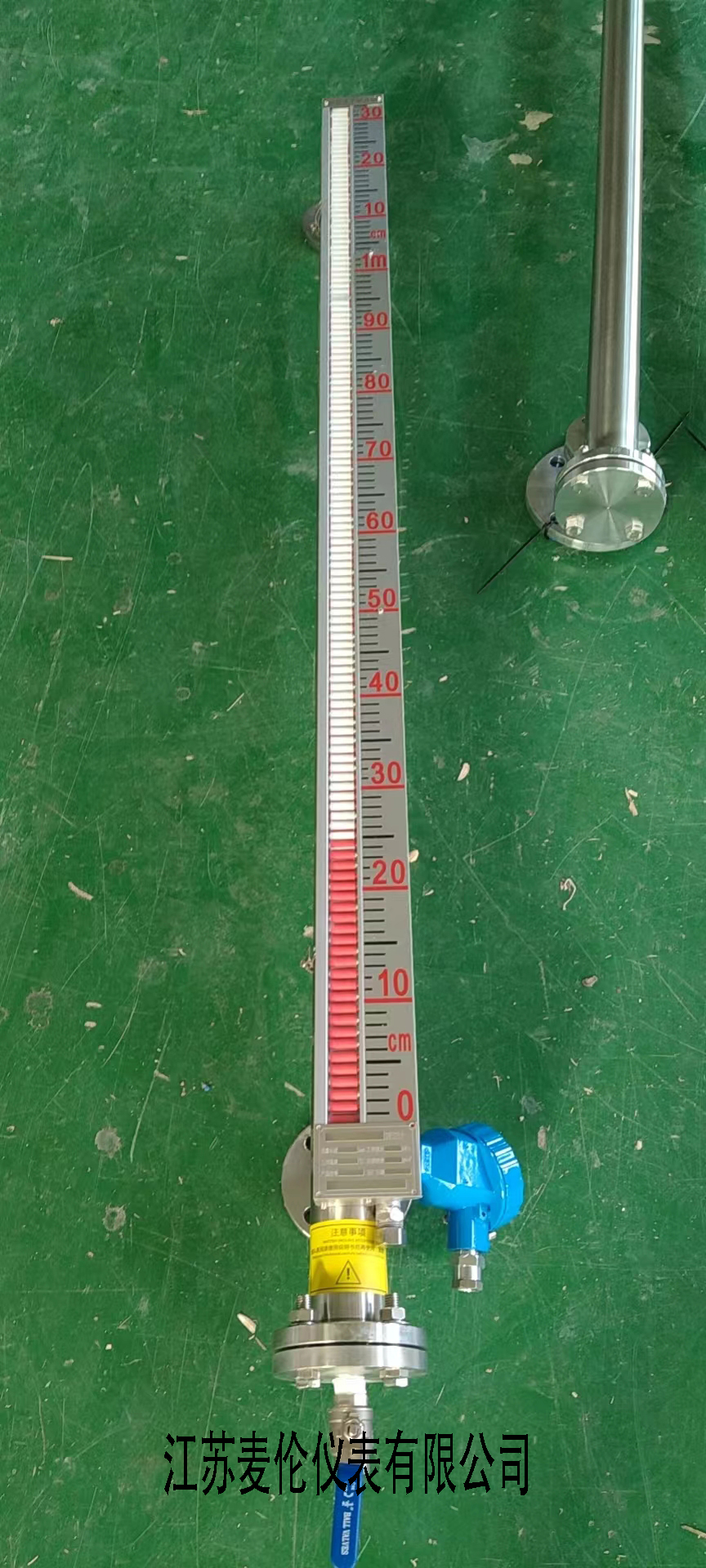

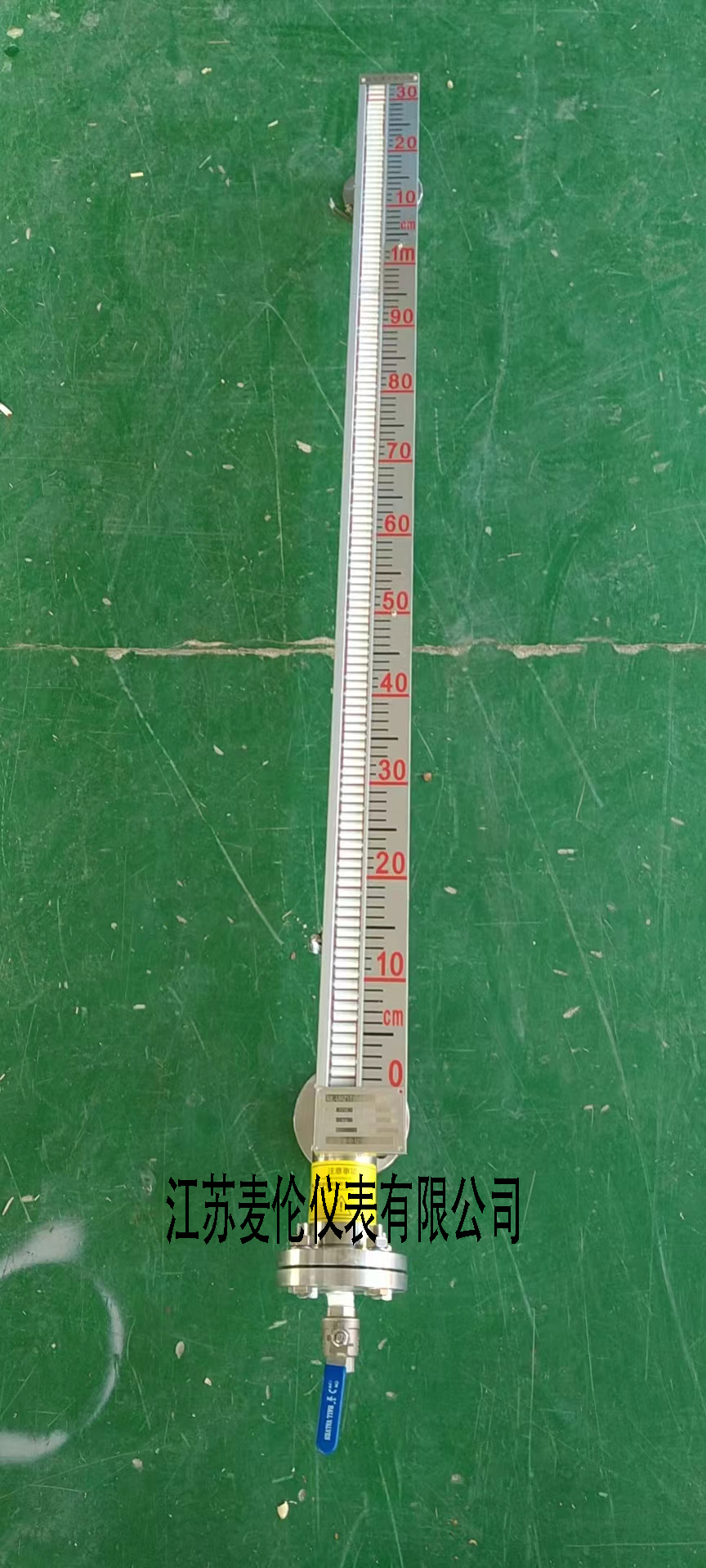

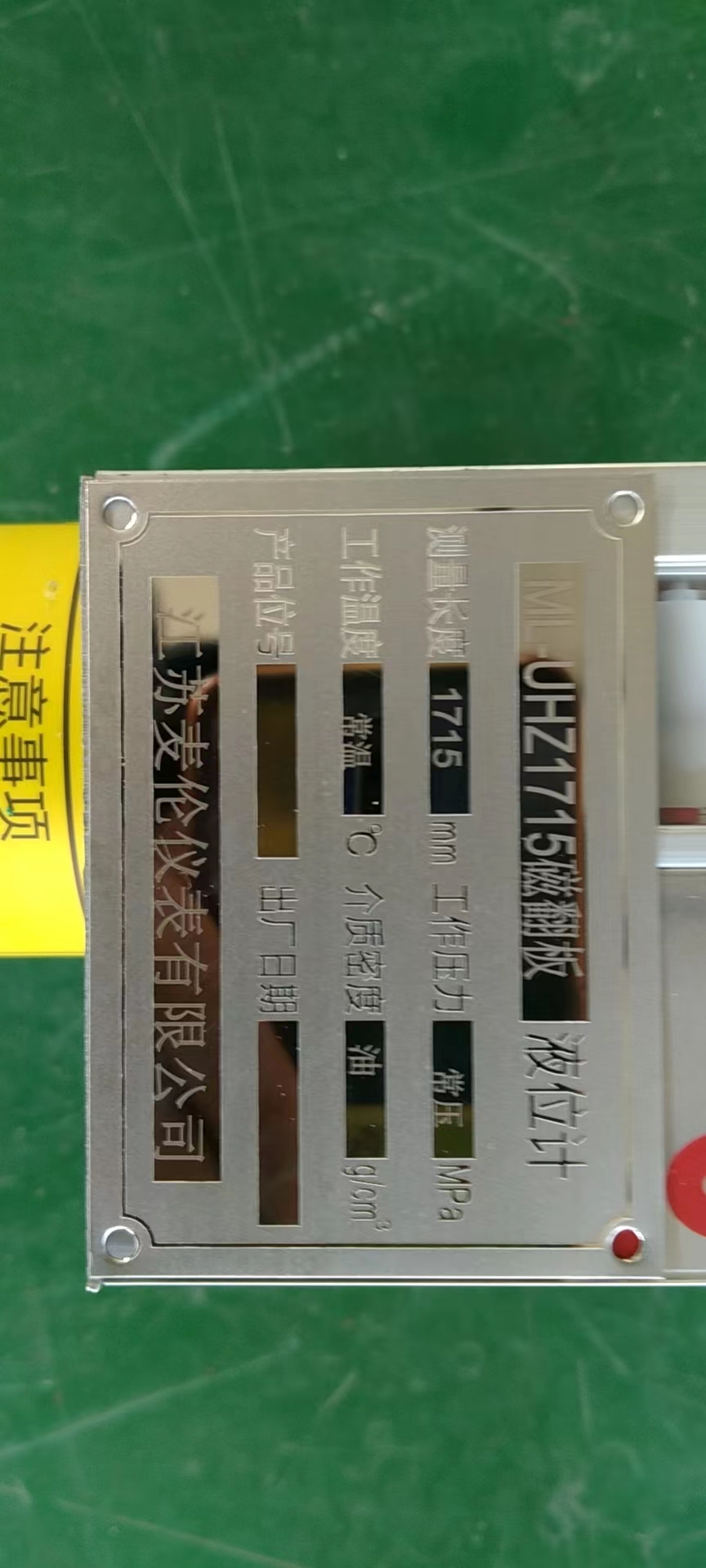

JSML-UHZ1517远程磁翻板液位计测量原理

JSML-UHZ1517磁翻板液位计测量原理为旁路管道液位测量原理。测量管与容器相连，作为容器的旁路，因此测量管中的条件与容器中的条件相同。浮子中安装了一个永磁系统，通过磁耦合将测量值传输至指示器。指示器上安装了一个线性标尺。当液位变化时，浮子中的磁铁系统驱动磁性翻板指示器指示容器中相应的液位值。

当测量管中的浮子随测量的液位变化时，浮子中的磁铁与显示板上显示颜色栏中的磁性体耦合，使颜色栏倒置。白色表示无液体，红色表示液体，以达到就地显示液位值。本实用新型具有显示直观、醒目、视角广、结构紧凑合理等优点。此外，本实用新型还具有指示和维护费用小、液位无泄漏、仪表无泄漏的优点。

此外，本实用新型具有检测维护成本低、液位不泄漏的优点。配备ur型电阻式液位传感器或UB型电阻电流式液位变送器及（二次）显示仪表，可完成电远传，输出4~20mA（或0~20mA）标准信号。在此基础上，我公司在磁力翻转液位变送器和磁悬浮球液位变送器中引入了Hart技术，以满足现场总线（模拟和数字混合）的需要。Hart采用移频键控（FSK）技术配合工控机联网

JSML-UHZ1517带远程磁翻板液位计的结构特点;使用浮子作为测量元件和磁钢驱动器翻柱显示器，不需要能量;配有上下限开关输出，可实现远程报警和限位控制;配有变送器，可实现液位远程报警指示、检测和控制

JSML-UHZ1517带远程磁翻板液位计技术参数;测量范围：200-12000mm;测量精度：±10mm;中等密度：≥ 0.5gcm3;工作压力：0-15mpa（其他特殊要求可定制）;工作温度：-40~450℃（订货时注明温度范围）;介质粘度：≤ 0.4pa S（高粘度或低温易结晶介质应选择夹套型）;测量边界的比重差：0.15gcm3;我厂连接法兰尺寸：dn20pn2 5（公共控制）连接法兰采用化学工业部1998年颁布的H标准（120592-20635-97法兰标准。如果采用其他法兰标准，请在订购时注明。法兰连接孔分布形状：方形;输出信号：双线制4-20madc;出口接口螺纹：M20*1.5内螺纹;防护等级：IP65;防爆等级：diibt4-6iaiict4-6

JSML-UHZ1517应用远传磁翻板液位计系列

磁翻板液位计**应用于石油化工行业的各种液体储罐、储罐、储液罐、反应罐、发酵罐、油田、液化气、液氢、强酸碱液、弱酸碱液、电厂锅炉汽包、高低加、，与1Cr8NiTi、304+PTEE（聚四氟乙烯）、316L、PVC和PP兼容的回水罐、冷凝器、蒸发器和其他压力容器的高低压加热器液位测量和显示以及两种不同介质的接口

JSML-UHZ1517注意事项;用于一定长度的液位计（普通型>3M，防腐型>2m）;磁翻板液位计的安装位置应远离或远离物料介质的入口和出口，以避免物料流体局部区域的快速变化，从而影响液位测量的准确性;配备远传配套仪表时，应做到以下几点：;使远传配套仪表靠近液位计主管，并用不锈钢箍固定（禁止使用铁）;远程传输支持仪表的传感面应面向并靠近主管;调试时，先打开上铅管阀，然后慢慢打开下阀，使介质顺利进入主管（运行时避免介质对浮子的快速冲击，使浮子剧烈波动，影响显示精度），观察磁性红白球翻转是否正常，然后关闭下铅管阀，打开排污阀，降低主管内液位。按此方法操作三次，这很正常，可以投入运行（腐蚀性和其他特殊液体除外）;根据介质情况，不定期清洗磁翻板液位计的主管，以去除杂质

安装、使用和维护带远程磁翻板的液位计;安装时，磁性翻板液位计的筒体内不允许有铁屑、焊渣等异物进入，以免堵塞浮子。液位计必须垂直安装。(≤ 30 °) 1075 2. 磁性翻板液位计和容器之间应安装截止阀，以在维护和清洁期间关闭液体材料。液位计周围不允许有强磁场，以免影响正常操作;安装后，翻柱可能会用完，或者在使用过程中，由于液位突然变化等原因，一些翻柱不会翻过来。此时，可使用磁钢进行校正，使零位（液位）;以上变白。使用磁性翻板液位计时，首先打开上部阀门，然后缓慢打开下部阀门，以防止磁性浮子快速上升并导致翻柱翻转;在使用过程中，应定期清洁，以清除气缸;中的污垢和杂质。对于超过3.5m的液位计，有必要考虑增加中间钢筋支架，以增加其强度和稳定性;如果磁性翻板液位计的零部件在使用过程中损坏，您可以直接与我公司联系。我公司有客户的订单产品文件，可以及时解决
