压力变送器工作原理及接线图

发布时间：2022-04-28 23:50:53

压力变送器在生活和生产中的应用还相对较少。它主要由压力传感器、测量电路和过程连接器组成。我们中的许多人对压力变送器的工作原理以及如何连接压力变送器知道得太多了。以下小系列将介绍压力变送器的工作原理和接线图

压力变送器的工作原理；压力变送器的工作原理是将传感器感测到的微弱非电压力变量转换为可传输的标准化信号输出，同时放大，为测量、指示和过程调整提供指示报警仪表、记录仪、调节器等二次仪表。转换后的电信号与压力变量具有连续函数关系（通常为线性函数）。压力变送器主要由敏感元件、传感元件和测量转换电路组成。

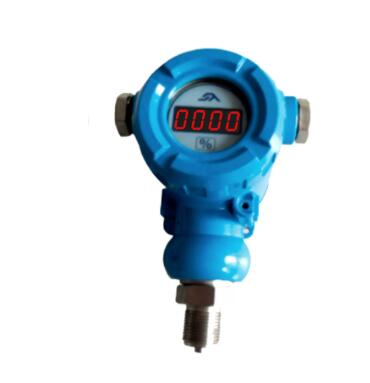

压力变送器原理图如下：

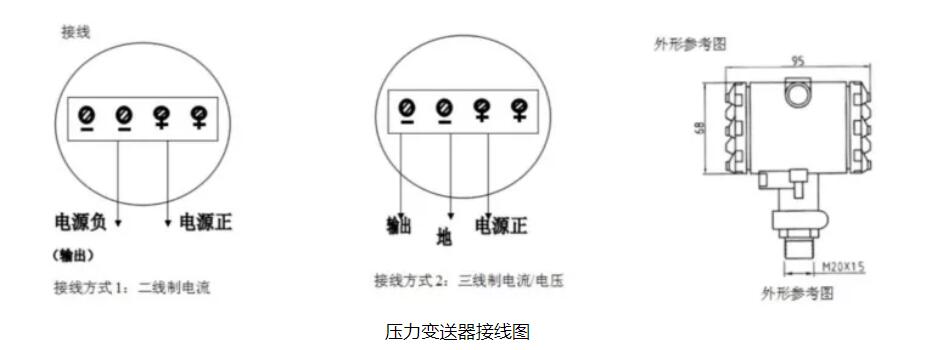

压力变送器接线图

　　

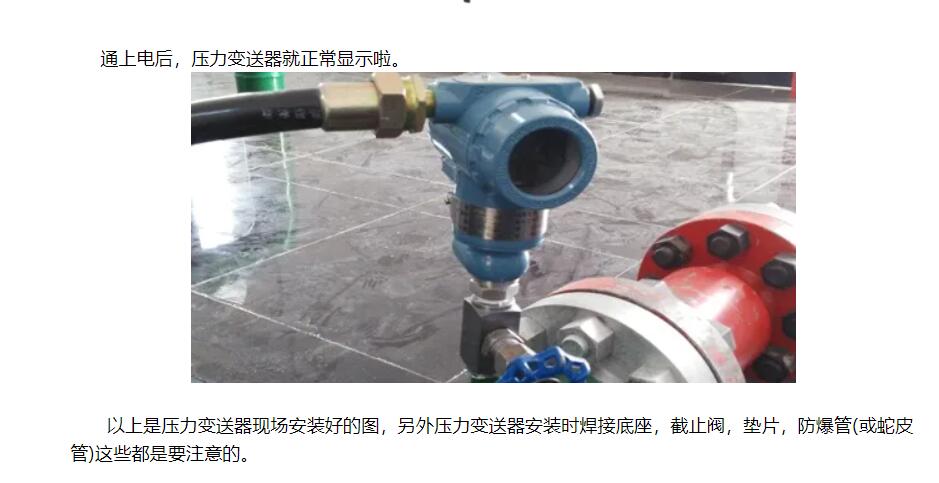

　　压力变送器接线图-通电

　　

　　压力变送器现场测定过程中的故障处理方法；变送器输出信号不稳或输出为；出现这种情况时应考虑：压力源本身是否稳定；仪表或压力传感器能力的程度；传感器接线是否正常；传感器本身振动及故障原因；电源性是否接反。mA读数偏高或偏低；检查压力变量的度数；进行4-2mA输出调整。输入压力无反应或泄压后变送器不回位；检查变送器的电源电压、检定设备及设定值（4mA和2mA点);检查压力接口是否漏气或者被堵住；检查接线方式和电源，如果正常在检查传感器位是否有输出，或者进行简单加压看输出是否变化，有变化证明传感器没有损坏。压力变量度数偏低或者偏高；检查压力传输是否发生阻塞；检查检定设备及进行传感器调整；检测阻尼及电动势干扰。

　压力变送器的选型规则；变送器要测量什么样的压力；先确定系统中要确认测量压力的大值，一般而言，需要选择一个具有比大值还要大1.左右的压力量程的变送器。这主要是在很多系统，是水压测量和处理中，有峰值和持续不规则的上下波动，这种的峰值能破坏压力传感器，然而，由于这样做会精度下降。于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。

变送器的温度范围；通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。正常操作温度范围是指变送器在工作状态下不被破坏的时候的温度范围，在出温度补偿范围时，可能会达不到其应用的性能指标。温度补偿范围是一个比操作温度范围小的典型范围。在这个范围内作，变送器会其应有的性能指标。温度变从两方面影响着其输出，一是点漂移；二是影响满量程输出。如：满量程的+/-X/℃，读数的+/-X/℃，在出温度范围时满量程的+/-X，在温度补偿范围内时读数的+/-X，如果没有这些参数，会导致在使用中的不确定性。变送器输出的变化程度是由压力变化引起的，还是由温度变化引起的。温度影响是了解如何使用变送器时复杂的一部分。

需要得到怎样的输出信号；mV、V、mA及频率输出数字输出，选择怎样的输出取决于多种因素，包括变送器与系统控制器或显示器间的距离，是否存在“噪声”或其他电子干扰信号。是否需要放大器，放大器的位置等。对于许多变送器和控制器间距离较短的设备，采用mA输出的变送器为经济而的解决方法，如果需要将输出信号放大，好采用具有内置放大的变送器。对于远距离传输出或存在较强的电子干扰信号，好采用m输出或频率输出。如果在RFI或EMI指标很高的环境中，除了要注意到要选择mA或频率输出外，还要考虑到的保护或过滤器。（市场上压力变送器主要有4...2mA,...2mA,...1V,...5V等等，但是比较常用的是4...2mA和...1V两种，在我上面举的这些输出信号中，只有4...2mA为两线制，我们所说的输出为几线制不包含接地或屏蔽线，其他的均为三线制）；压力变量包括正负表压、差压和压力。压力变送器按压力范围可分为一般压力变送器1-2mpa和微差压变送器-1.5kpa。

压力变送器包括电容式压力变送器和电阻式压力变送器。压力变送器是将气体或液体的压力转换为可用电信号的装置。根据接线方式，压力变送器可分为两线制、三线制和四线制。压力变送器有两条电源线和两条信号线。电源连接到24V DC。简单的检测方法是使用电流表或电压表连接信号线的两端；连接压力变送器的电源后，电流表将有4mA电流或电压表将有V或1V电压。如今的变送器一般有四个接线端子，其中两个接线，另外两个不需要接线。变送器的DC24V电源线也是一条4~2mA的信号反馈线，也就是说，您的二次仪表或DAS（数据采集系统）的AI点应该用DC24V电源供电和输出。什么样的压力介质。

我们应该考虑压力变送器测量的介质。粘性液体和泥浆会堵塞压力接口，溶剂或腐蚀性物质是否会损坏变送器中与这些介质直接接触的材料。通用压力变送器的介质接触部分材料为316不锈钢。如果您的介质对316不锈钢没有腐蚀性，那么压力变送器基本上适合您测量介质压力如果您的介质对316不锈钢有腐蚀性，我们应该使用化学密封，它不仅可以测量介质的压力，而且可以防止介质与压力变送器的液体接收部分接触，从而保护压力变送器，延长压力变送器的使用寿命。

变送器需要多少精度；精度由非线性、滞后、不可重复性、温度、点偏移比例和温度影响决定。但它主要由非线性、滞后性和不可重复性组成。准确度越高，价格就越高。各种电子测量仪表都有精度误差，但每个目标的精度是不同的。例如，中国和美国等目标的精度是传感器线性度良好的部分，即测量范围的精度介于和之间；欧洲标准的准确度是线性较差的部分，即测量范围的准确度，如果欧洲标准的准确度为，则中国标准的准确度为。

选择哪种励磁电压；输出信号的类型决定选择哪种励磁电压。许多放大变送器都有内置的电压调节装置。可获得的工作电压决定是否使用带调节器的传感器。在选择变送器时，应综合考虑工作电压和系统成本。

是否需要具有互换性的变送器；确定所需变送器是否能适应多个系统。一般来说，这是非常重要的。对于产品。一旦产品交付给客户，校准成本就相当高。如果产品具有良好的互换性，即使更换变送器也不会影响整个系统的效果。变送器在工作后需要保持稳定性；大多数变送器在工作后会“漂移”。因此，购买前了解变送器的稳定性非常重要。这种前期工作可以减少未来使用中的各种麻烦。变送器包装；变送器包装通常很容易忽略其机架，但这将逐渐暴露其在未来使用中的缺点。在购买变送器时，我们应考虑变送器未来的工作环境、湿度、如何安装变送器，以及是否会有强烈的冲击或振动。

变送器和其他电子设备之间使用何种连接：是否需要使用短距离连接？如果采用长距离连接，是否需要使用连接器；需要确认压力大于变送器选择中的一般测量值，这需要确认**个具有左右压力范围的变送器。这主要是因为在许多系统中，水压测量和处理中存在峰值和连续的不规则上下波动。该峰值可能会损坏压力传感器。持续的高压值或稍微超出变送器的校准值会缩短传感器的使用寿命。然而，由于这一点，精确度将降低。因此，可以使用缓冲器来减少压力毛刺，但这会降低传感器的响应速度，如果您需要检查。

以上是小编为您编写的压力变送器的工作原理和接线图知识。感兴趣的朋友可以进一步了解。一般来说，压力变送器的选择要求比较严格。应考虑其介质对胶囊金属的腐蚀、被测介质的温度、设备的工作压力等因素，因此在选择时应谨慎。
