磁翻板液位计是什么组成
发布时间：2022-04-28 00:17:53

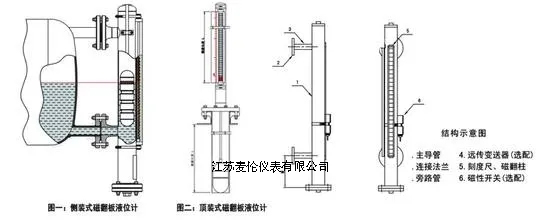

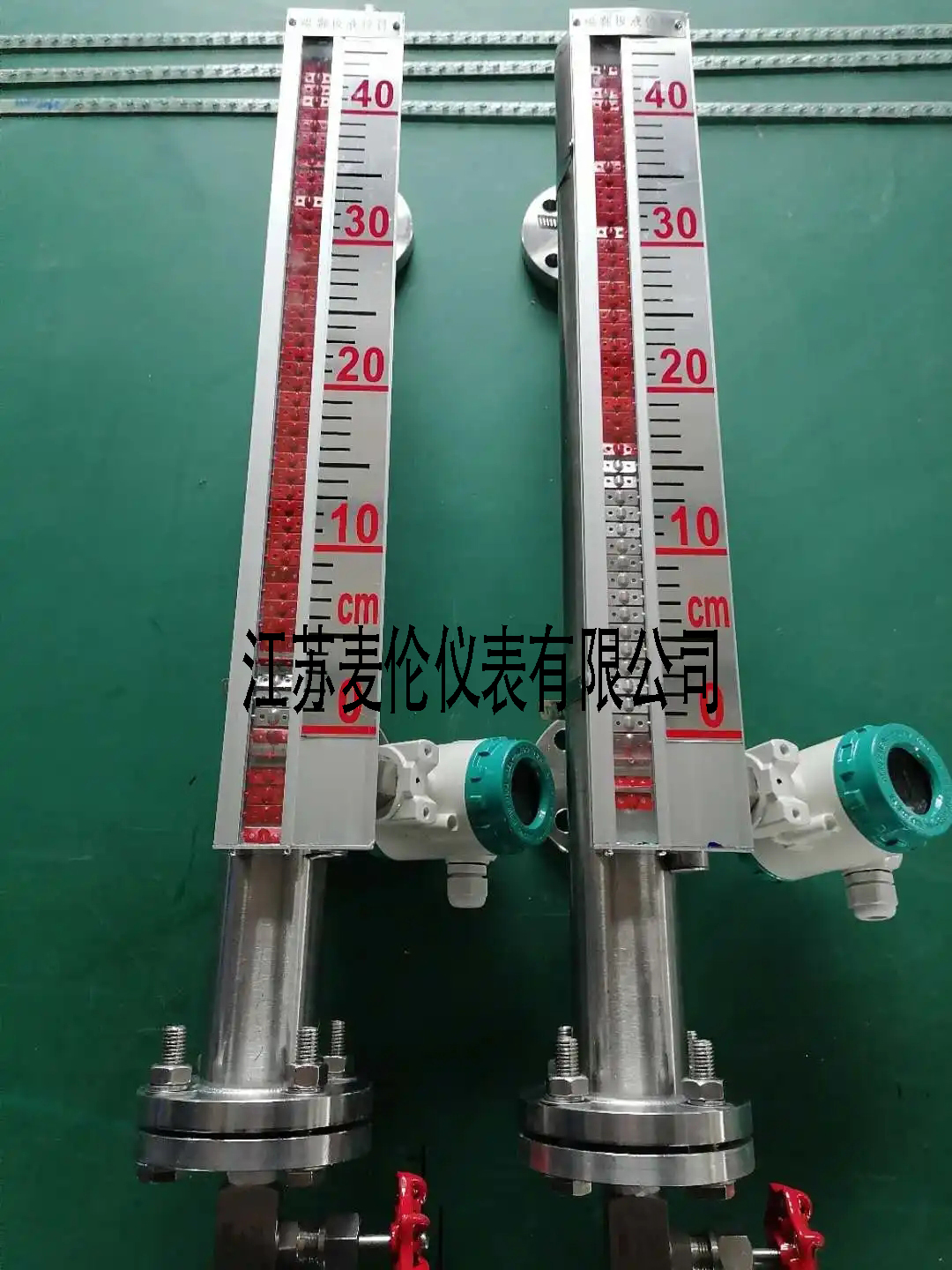

磁翻板液位计是一种常用的液位计检测仪器。关键结构包括主体、承插法兰、控制面板、浮球和过滤阀。其中，磁浮球是磁翻板液位计的关键部件。其特性和条件直接决定了磁翻板液位计是否正常工作，但磁翻板液位计的几个浮球在整个使用过程中都有常见故障，二是磁浮子不能正常浮在液位上，二是磁浮子无法控制控制面板上的翻柱，导致所有正常磁耦合，导致控制面板无法显示所有正常信息。
本文旨在分析这两种情况可能涉及的原因，以帮助客户快速找到原因并解决困难。磁翻板液位计作为一种结构简单、观测数据信息可视化的精密液位计测量设备，在我国企业得到了大规模的应用，响应良好。然而，对于一些测量零件独特、准确的磁浮子，由于其零件的独特性，液位变送器在应用中发现了许多缺点，必须有针对性地加以改进
磁翻板液位计的污水处理后，发现浮球无法浮起。经检查，主要原因是液位变送器污水处理后，浮球掉落，浮球下的压力容器封头与下法兰管理中心孔内的圆角面不可分割。此外，主体内有较高的工作压力，内部P>外部P，因此浮球被压在下法兰上，无法浮起。当受试者身上有油污时，更容易出现上述情况
处理方法是在下法兰上端垫一个环形穿孔支撑板。这样，浮球落下后落在支撑板上，防止浮球与下法兰板污水处理孔接触。污水处理后，浮球随着液位计的上升而上浮。实践证明，该方法简单可行。液位变送器不能准确测量容器底部10cm范围内的液位仪表，这主要是由于其设计方案的缺陷；L1规范不足造成的。
在行为主体中无液氯的情况下，由于磁浮子中的磁铁超过“0”刻度线；只有当液位计超过L3的高宽比时，磁子才会升高，所以OA段的刻度翻转钩被翻转。因此，L3中的液位计将为精确测量产生盲区。改进的方法是延长L1段，使L1≥ L2，因此，当行为主体没有液氯时，浮球的磁铁低于襟翼钩的“0”刻度线，这不容易翻转襟翼钩。
此外，当L1≥ L2，浮球的浮点数低于容器底端。因此，能够准确测量容器整体高宽比的液位仪没有L3的准确测量盲区。改进后的液位变送器安装过程中，磁翻板液位计与器具之间的安装位置关系得到了改善，液位变送器的标尺上标记有零尺线。当没有液位计时，主体内浮球的顶部和容器底部处于相同的设计标高，即距液位变送器主体下法兰的距离相当于L。这样，当容器有液位计时，浮球漂浮并推动翻板钩旋转。这里需要注意的是，在购买或制造浮球时，必须规定浮球与准确测量液体相对密度相同。
