磁翻板液位计浮子方向
发布时间：2022-04-18 23:51:58
磁翻板液位计是一种基于磁耦合原理的直读式液位计，又称磁浮子液位计，适用于测量开放或封闭容器中的液位或边界。液位计结构合理，显示直观清晰，可配液位变送器和液位开关，实现远程信号传输功能。产品**应用于石油、化工、电力、冶金、食品、制药、造纸、水处理等行业的液位测量和液位过程控制2、 测量原理
磁性翻板液位计采用磁性浮子作为测量元件。当储罐中的液位变化时，带有磁钢的浮子将随液位移动。浮子的运动通过磁耦合原理将液位变化线性传递到指示器中的磁翻柱（板），旋转180°后磁翻柱（板）改变指示颜色，从而达到指示储罐液位的目的。
产品特点;结构简单，运行稳定;显示直观清晰;介质和指示器与远程传输单元之间的封闭隔离;可选液位变送器或液位开关;可选阻尼装置，以避免在进料或排空过程中损坏浮子;可用于腐蚀性、毒性、，易燃易爆等危险场所

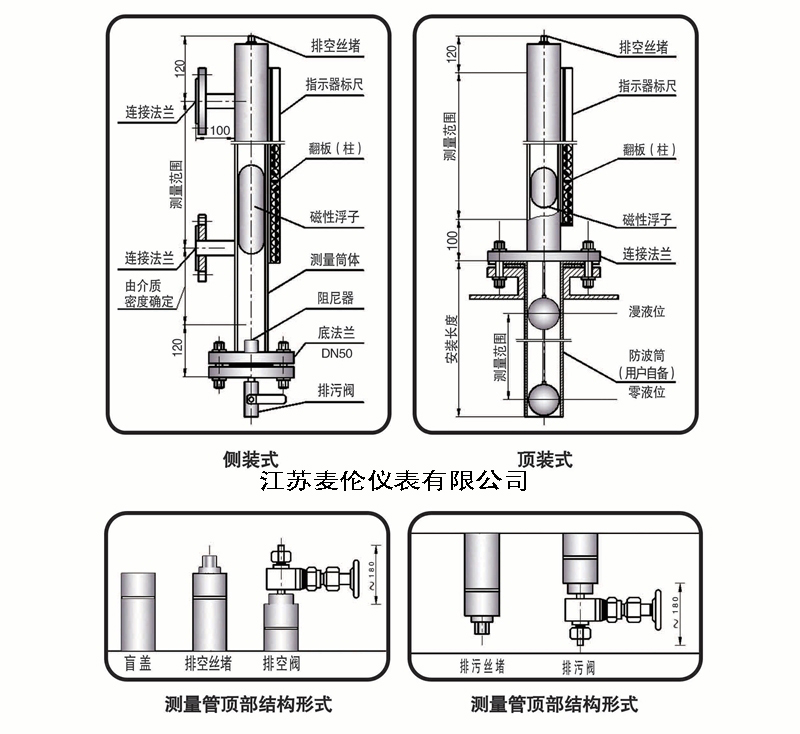

安装形式;磁翻板液位计有多种安装形式，以满足用户的需要，主要安装形式有：侧装、顶装等。
远传部分;远传信号变送器检测形式;远传信号变送器包括干弹簧电阻式液位变送器和磁致伸缩式液位变送器
干弹簧电阻液位变送器系在量筒外部。当储罐中的液位变化时，带有磁钢的浮子将随液位移动。当浮子移动时，在浮子磁场的作用下，液位值对应的簧管闭合，电阻值和电流发生变化，通过模数转换电路输出4~20mA信号，从而实现液位信号的远程传输。干式弹簧电阻式液位变送器用于防爆场合时，采用防爆外壳
磁致伸缩液位变送器;远程传输单元绑定在测量筒的外部，远程传输单元发射电流脉冲，沿测量管内的磁致伸缩线形成环形磁场。当储罐中的液位变化时，带有磁钢的浮子将随液位移动。浮子的磁场沿轴向磁化磁致伸缩线。扭转脉冲在两个磁场叠加时产生，远程传输单元检测脉冲的传输时间。4~20mA信号经处理器处理后，通过模数转换电路输出，从而实现液位信号的远程传输。在防爆场合使用时，磁致伸缩液位采用隔爆外壳。
磁翻板液位计技术参数;车身材料：304、316、316L，PP塑料;中等密度：0.49~1.99（gcm3）;中等粘度：≤ 0.019pa S;测量精度：±10mm;防护等级：IP65;防爆等级：IBⅡcT4（本安型），DⅡBT4（隔爆）;传输模式：4-20mA。
