如何提高孔板流量计测量准确度

发布时间：2022-04-10 23:57:44

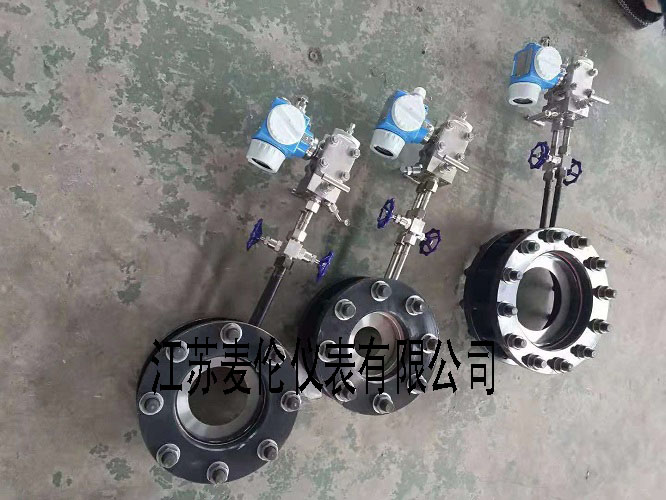

影响标准孔板流量计；标准孔板流量计测量精度的因素由标准孔板节流装置、二次测量仪表和测量差压、温度及相关参数的信号引线标准孔板流量计计量系统组成。正常情况下，测量精度能满足SYT6143-1996《天然气流量标准》孔板测量方法的要求。在实际测量工作中，以下因素会影响天然气流量测量的准确性。

天然气实际流动状态对测量的影响；根据SYT 6143-1996《天然气流量标准》孔板测量方法，通过节流装置的气体流量必须是保持亚音速稳定性或随时间缓慢变化的单相牛顿流体。气流通过孔板前，其流梁必须与管道轴线平行，不得有旋转流，尤其不适用于脉动流的流量测量。然而，在现场使用中，实际的流动状态根本不能满足这种理想的实验室参考条件的要求。

由于气井产水、压缩机增压、用户用气不均、输气管道无集液器、管道下部聚集的天然气凝析油流量不均、调压阀性能不稳定、阀芯弹跳、分离器疏水阀启闭等干扰因素，计量管道中会出现脉动流或涡流。试验发现，在孔板上游的直管段40d中产生的涡流将使流量指示降低9%。

标准孔板节流装置偏离标准的影响；孔板流量计的流出系数C在实验室参考条件下进行标定，上游直管段足够长，即孔板节流装置应在规定的技术指标下进行标定。其几何尺寸和流体力学应与其计量特性曲线相似。当孔板、孔板和孔板夹持器前后的直管长度不符合标准要求时，尤其是当孔板入口的直角锐度和测量管内壁的粗糙度不符合标准要求时，会导致气流流型畸变，并改变流出系数C的值，从而影响流量计的精度。根据文献，对于小孔径孔板，只要入口边缘稍微圆化，就会导致流量测量值的负偏差为5%，严重磨损和介质污染孔板也会导致负偏差为12%。

流量积分方法不当对测量的影响；标准孔板节流装置和不同配置的二次测量仪表构成了不同的流量积分方法。标准孔板流量计用于测量天然气流量，其流量值与天然气成分、压差、压力、温度等有关。流量测量系统未严格按照测量标准的要求配置相应的测量仪器，以及气体压力的变化，流量累积期间的温度和天然气成分没有得到充分补偿，导致流量计精度下降。

。

测量管理对测量的影响；根据多年的测量现场调查和经验，如果在测量过程中不严格执行测量管理规定中要求的定期维护和检查，将降低测量精度。如果节流装置没有定期检查和清洁，孔板取压装置严重污染，孔板上游表面的污垢堆积，因此测量结果很低，无法估计额外的误差；计量旁通管线阀内部泄漏，使计量值偏低；测量和测试仪器的不当使用和维护会导致测量参数的额外误差。同时，人为因素有意或无意地渗透到流量参数的测量和计算中，导致不同程度的倾向性测量，在校准、取值和计算过程中倾向于有利方面，这实际上扩大了流量测量的不确定度。

改进标准孔板流量计；精度标准孔板流量计流量测量的精度不仅取决于标准孔板节流装置的设计、加工、制造、检验、安装、使用和维护，还取决于合理的仪表配置和选择、计量工况、，流量积累方法和计量技术管理水平。为了提高标准孔板流量计的精度，可以采取以下措施。

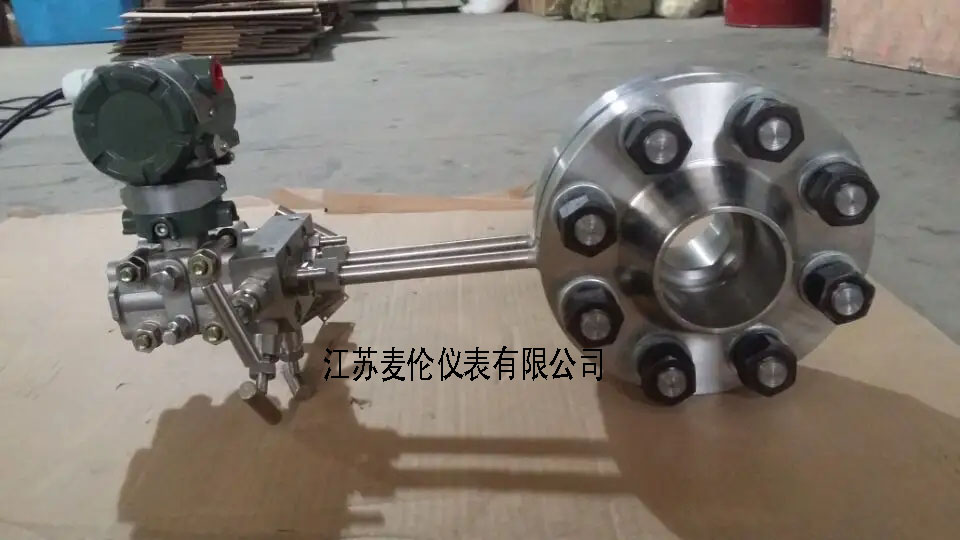

标准孔板节流装置的制造和安装；使用标准孔板流量计测量天然气流量必须严格遵守；标准孔板节流装置的设计、加工、制造、检验、安装和使用应符合SYT6143-1996标准规定的各项技术指标。特别是孔板测量管直角入口边缘锐度和内壁粗糙度的加工和检查孔板保证前后直管段的长度、直管段的圆度和台阶度，以及孔板保证与测量管的同轴度。此外，开发统一标准的孔板流量计设计软件可以提高节流装置设计和仪表选型。

技术水平。可更换孔板装置和定值节流装置；可更换孔板节流装置是一种新型节流装置。节流元件**安装在固定座中（座通过法兰与管道连接）。无需拆卸管道或停止流体传输，即可轻松提起孔板进行检查、清洁或更换，以确保测量精度。采用液压升降装置，升降方便，特别适用于大直径孔板。节流装置还配备了清洗室和清洗机构，为解决污垢介质尤其是单井天然气。

结论；根据SYT6143-1996标准设计、制造、检验和安装标准孔板节流装置，根据《天然气计量系统技术要求》（GBt18603-2001），开发统一标准孔板流量计设计和仪表选型计算软件，采用可更换的孔板装置和定值节流装置，采用合理的流量积累方案，为计量系统配备和选择仪表，采取有效措施减少脉动流的影响，定期跟踪测量值的来源，加强对测量管理人员和测量技术人员的培训，建立和完善各种测量规章制度，将有效提高standard孔板流量计的测量精度。
