雷达物位计在化工中应用
发布时间:2022-04-08 00:00:23
雷达物位计在化工中应用

工作原理;推脉冲技术:该技术是雷达头发射脉冲信号,并测量从发送到接收回波的时间。这项技术基本上是一种模拟技术。雷达发射脉冲信号,从发射到接收的运行时间与雷达传感器到介质表面的距离和物位成正比。大多数雷达物位计采用这种原理,频率为5.8~6.3ghz 价格低廉,平均精度高。雷达的发射角很大。


除液位回波外,测量过程中还会产生其他干扰回波,因此很难确认液位回波。抗干扰能力差,测量固体材料时会产生各种干扰136因此,大多数使用该原理的液位计不能使用固体液位的干式测量;调频连续波技术该技术不用于测量时间。雷达发发出一个不断变化的频率信号。雷达信号被液体表面反射后,天线接收回波。


由于信号的频率在变化,回波的频率与传输时的信号频率不同,频率差与雷达头到液位的距离成正比。FMCW 技术就是测量这个频率差,这是a 数字技术。雷达向材料表面发射连续的变频波,天线接收回波信号。由于频率不断变化,发射和接收的信号频率不同,频率差与到材料表面的距离成正比。该原理采用更高的频率、更小的发射角和更集中的能量。


它不仅可以测量较长的距离和较高的信噪比,还可以测量低介电常数的介质。内置软件可以测量某些材料的回波粉末水平,甚至具有更强的抗干扰能力。基于该原理的雷达物位计具有更高的精度和优越的性能,但价格更昂贵;导波雷达:导波雷达物位计采用TDR原理(时域反射原理),TDR发生器产生沿导波杆向下传输的电磁脉冲波。当遇到介电常数大于之前导电介质(空气气体或蒸发气体)介电常数的液体表面时,脉冲波将被反射。超高速定时电路用于计算脉冲波的传导时间,电磁脉冲波的传输距离为s=VT,从而实现** 液位测量。


测量特性连续准确测量:雷达液位计不受温度、压力和气体的影响, 不与介质表面接触,能快速**测量不同介质的液位;安全节能:雷达液位计不仅能在高温高压下测量,而且非常准确、安全、节能。雷达液位计的传输功率仅为每平方厘米几微瓦136因此,它可以不受任何限制地应用于各种场合。


在实际应用中,雷达信号可以通过金属外壁完全屏蔽。雷达物位计所用材料的化学和机械性能相当稳定,材料可以回收利用;无需维护,可靠性强:雷达波不受干扰,干式雷达传感器的每个零件 件不能拆卸,没有机械磨损, 因此,雷达液位计可用于数千个 场合。通过使用**的材料,雷达液位计在极其复杂的化学和物理条件下经久耐用。


它可以提供准确、可靠和长期稳定的模拟或数字电平信号;可以测量几乎所有介质:雷达信号是否能被反射取决于两个因素:被测介质的导电性和被测介质的介电常数。所有导电介质都能很好地反射雷达信号。雷达传感器可以测量介电常数大于1.5(空气的介电常数 为1)的所有介质。”虽然介质的导电性不是很好,但如果选择不合理,干扰回波处理不好,也可以精确测量。



工程选择雷达液位计,仪器的可靠性将降低。雷达物位计的选择应考虑以下因素:被测介质的导电性和介电常数:被测介质为导电液体或介电常数大于4的液体,一般选用普通雷达。介电常数较小(介电常数低于2) 的液体和一些导电固体由于许多干扰回波;的应用条件,大多使用精密雷达或导波雷达:应用条件包括平静液面、轻微波动表面、湍流表面、搅拌和泡沫。


条件越复杂,干扰回波越多,实际测量范围越小。在复杂环境下,应选择处理干扰回波能力强的精密雷达或尺寸较大的天线;测量精度:普通雷达的精度一般为毫米,而 精密雷达的精度可达±3mm。根据实际生产需要选择型号; 数量程.根据实际需要选择天线尺寸。注意实际数量程有所复杂环境下的减少;天线类型和天线尺寸:天线尺寸越大,测量范围越大,抗干扰能力越强。雷达物位计的天线类型有杆式、喇叭口式、抛物面式等。a.杆式天线:一般用于高腐蚀性环境,抗干扰能力弱,测量范围小。

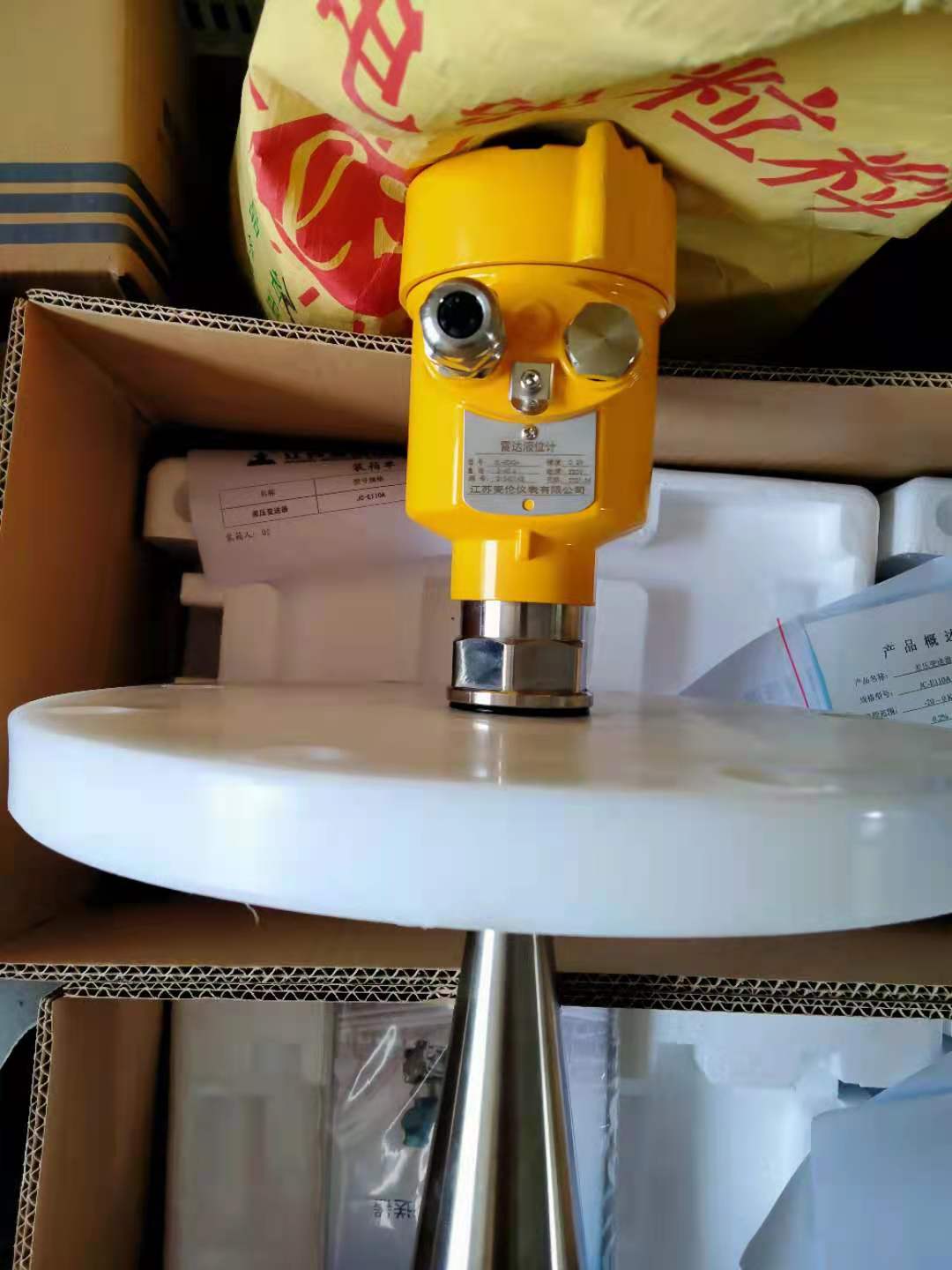

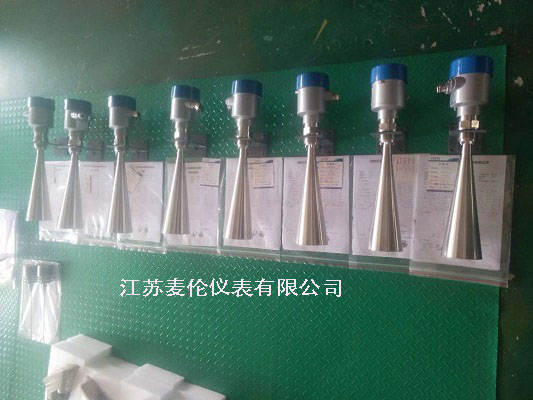

b、 喇叭天线:抗干扰能力强,适用于复杂环境。喇叭口越大,能量越集中,测量范围越大。c、 抛物面天线:聚焦效果强于喇叭口, 抗干扰能力强,射程大;电源和输出信号电源分别为220VAC和24VDC。应根据需要选择两线制或四线制。输出信号为4~20mA DC或数字信号,并根据需要选择合适的型号。




结论;总之,只要合理选择和正确安装雷达物位计,就可以在生产中充分发挥其优异的性能。随着雷达物位计价格的下降和雷达技术在耐高温、耐压方面的提高,雷达物位计的应用将更加**。同时,希望本文的讨论能对雷达物位计的故障处理和日常维护提供一定的参考意义。
