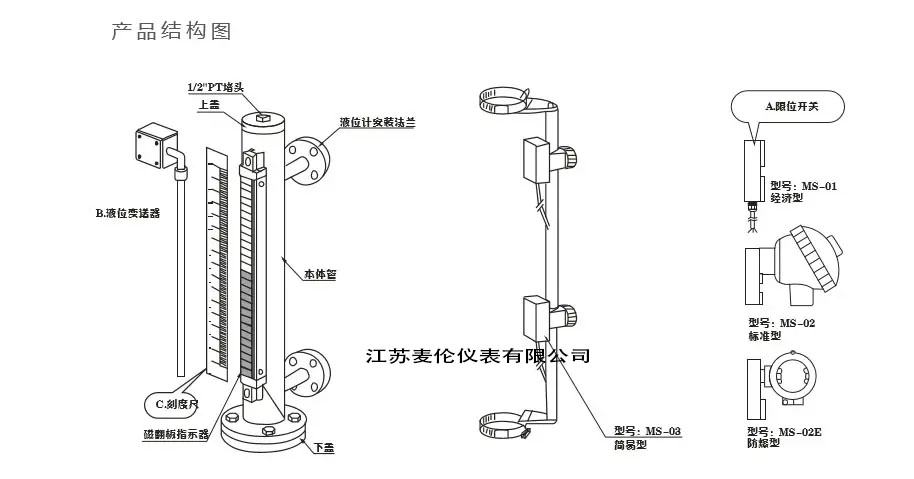

远传磁翻板液位计由本体（由上下导管组成）、翻板箱（由红、白磁性小翻板组成）、浮子（由磁铁、顶杆、浮筒组成）和液位变送器组成。其工作原理是：容器中的浮标（根据不同介质和压力开发）随着下导管中液位高度的变化上下浮动，磁铁通过顶杆在上导管中上下移动，使身体外的活门翻转，并显示红白两色以指示液位高度。同时，液位变送器将液位信号传输至控制中心进行液位指示和控制，也可由计算机
远程磁翻板液位计的功能；进行集中监控。适用于测量压力容器的液位和边界。它可以集成现场指示、远程输出和控制报警；指示新颖，读数直观醒目，观察角度可根据用户的方便改变；测量范围大，不受储罐高度的限制。指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。可使用耐高温、不褪色的陶瓷翻转柱；结构简单、安装方便、维护成本低
以下是
远程磁翻板液位计接线方式的要求和相关注意事项；接线时，请避免使用大容量变压器、电机和干扰源 ；对于防爆型，为了保证防爆性能，必须按照相关规定进行接线 ；拧下接线盒的端子盖，通过电缆连接器将电缆连接到24V DC的两端 ；按要求连接接地端子；拧紧接线盒的端子盖；远传4~20mA装置与二次仪表的距离要求所连接芯线的截面积大于0.8mm；2.与交流电源并联敷设时，应保持至少20cm的距离。单独穿铁管或使用屏蔽双芯电缆。只有屏蔽的一端可以接地。
