无纸记录仪使用说明
发布时间：2022-03-15 00:00:16

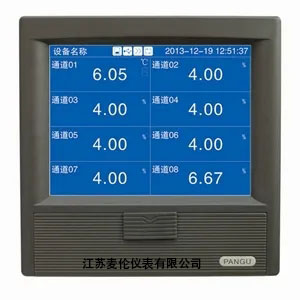

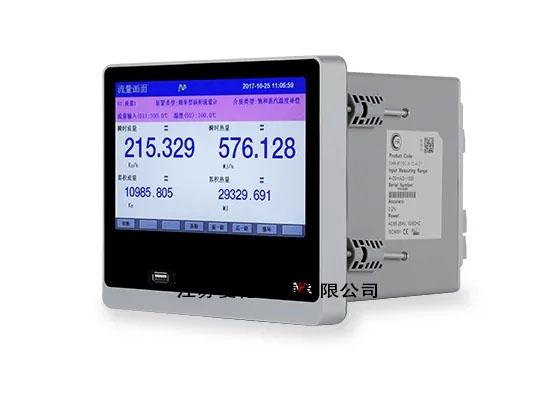

产品简介 st4000[st4000r]无纸记录仪以其丰富的显示屏、灵活的操作方式以及强大的记录、计算、控制和管理功能，在各行各业得到了**的应用。该产品吸收了国内外各种无纸记录仪的优点，应用了*新的显示技术、微电子技术、数据存储和通信技术。功能齐全、操作方便、准确可靠、性价比高。
st4000[st4000r]无纸记录仪配置丰富，包括蓝屏和彩色显示屏。可接收各类直流电流、电压、电阻信号，实现温度、压力、液位、流量、成分、力、力矩、的显示、记录、超限监测、报表生成、数据通讯、信号传输、流量积累等功能，位移等物理量[st4000r]无纸记录仪主要由液晶屏、按键、以ARM微处理器为核心的主板、主电源、外接变送器电源、智能通道板、大容量闪存、，等： 可配备不同类型的智能通道板，可根据应用要求选择； 内置大容量闪存，它可以通过U盘将闪存中的数据快速转储到计算机。
内置闪存的容量为64M字节。如果在8个通道中每20秒记录一次，则可以记录865天 ，并以0.1秒的*快时间记录所有通道的数据； 数字显示屏、条形图显示屏、实时曲线显示屏、，调用曲线屏幕； 调用曲线读取光标功能； 测量和显示的基本误差：±0.2% F·s；12点报警功能可配置；可配置8点传输输出，光电隔离，误差小于±0.2% F·s；电流输出（4~20）MA， 0~10） MA， （0~20） MA可选； 电压输出 （0~5）V， （1~5） V可选。
st4000[st4000r]无纸记录仪技术指标； 数字显示屏、条形图显示屏、，实时曲线屏幕召回曲线图中有四幅基本图； 基本误差小于±0.2%f·s，数字显示范围为-9999；测量分辨率为160000，16位AD转换器； 实时曲线记录间隔为0.1s~60s，8档，整个屏幕对应的曲线时间为30秒~300分钟；召回曲线记录间隔为0.1秒~50秒。如果超过50秒，可选择为1分钟、5分钟、10分钟、30分钟和60分钟。可选择循环或非循环两种记录方式
输入信号；输入信号包括五类：直流电流、直流电压、热电阻、热电偶和远程压力表，可通过按键输入选择。隔离无跳线的通用输入 DC电流：（4~20）MA，（0~10）MA，（0~20）MA DC电压：（1~5）V ，（0~5）V
热阻：PT100，cu100，cu50，BA1，Ba2，g53
热电偶：K，s，R，B，N，e，J，T
其他输入信号或分度号应在订购时注明
3 报警输出和传输输出
- 继电器输出：触点容量AC 220V，3a，电阻负载
- 12点可配置输出，可根据通道
- 可配置8点传输输出、光电隔离、，误差小于±0.2% F·s，电流输出负载能力≤ 450Ω
电压输出匹配设备的阻抗：需要大于2KΩ
4 外部电源
-
DC 24V电源：用于向变送器供电，*大负载容量≤ 200mA
5 通信打印接口（可选功能）
- 光电隔离
- RS232，RS485标准，订购时，通过设置指示
- 9600192057600115200
- 支持测试软件，为组态软件和应用软件
- 可选Modbus RTU通信协议和主机通信
6 电源条件
- AC 220V供电仪表：AC 85~265V，功耗小于25VA
- DC 24V供电仪表：24V±10%，功耗小于25VA
注：实际功耗与仪器
7 环境和其他
- 存储温度范围：-20℃~70℃
- 工作湿度范围：低于85%相对湿度，无冷凝
- 仪器重量：约2.8kg
8记录时间
记录时间的长度与闪存 存储容量有关，记录时间间隔和输入点，计算公式如下：下式为下式：下式为下式：
377 377 377 377 377 377 377 377 377下式为下式：计算公式如下：公式：计算公式如下：公式的计算公式如下： 377377或377 或377 或377 377或377 377 或377 377 377 377 377 377 377377 频道数 X 24 X 3600记录间隔以秒为单位：
无纸记录仪8通道每10秒记录一次可记录的天数；总天数=64x1024x492x10/8/24/3600=466 天。
