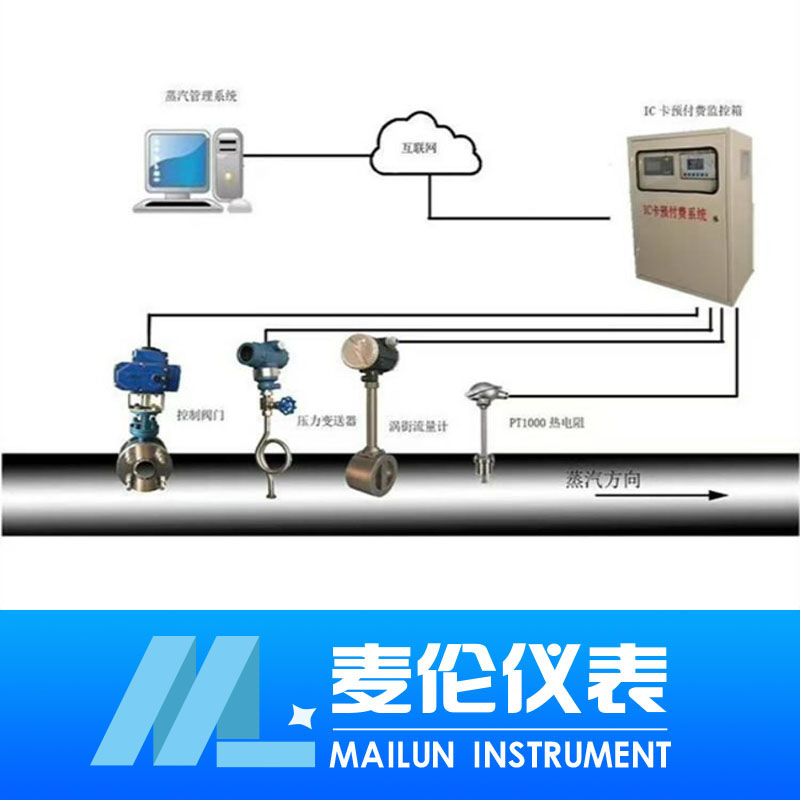

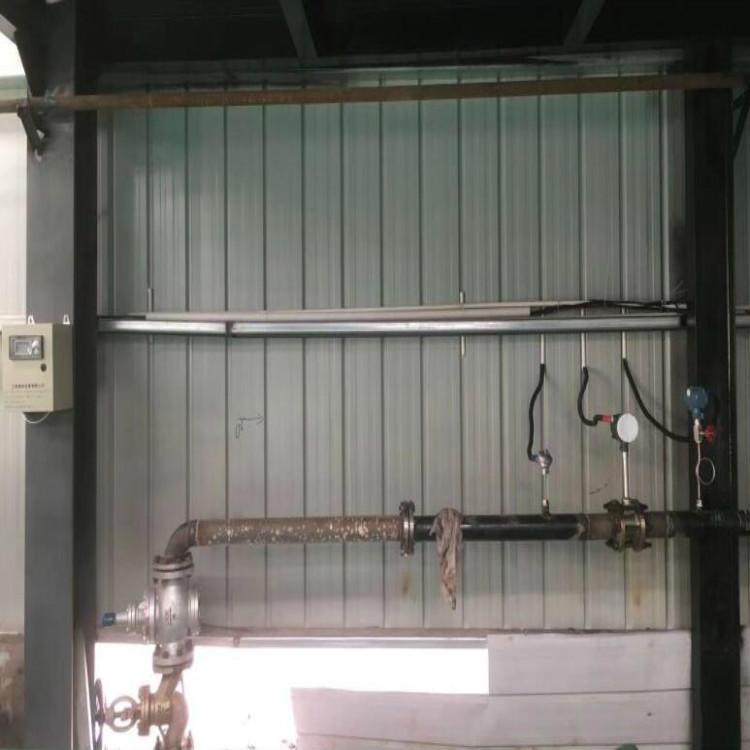

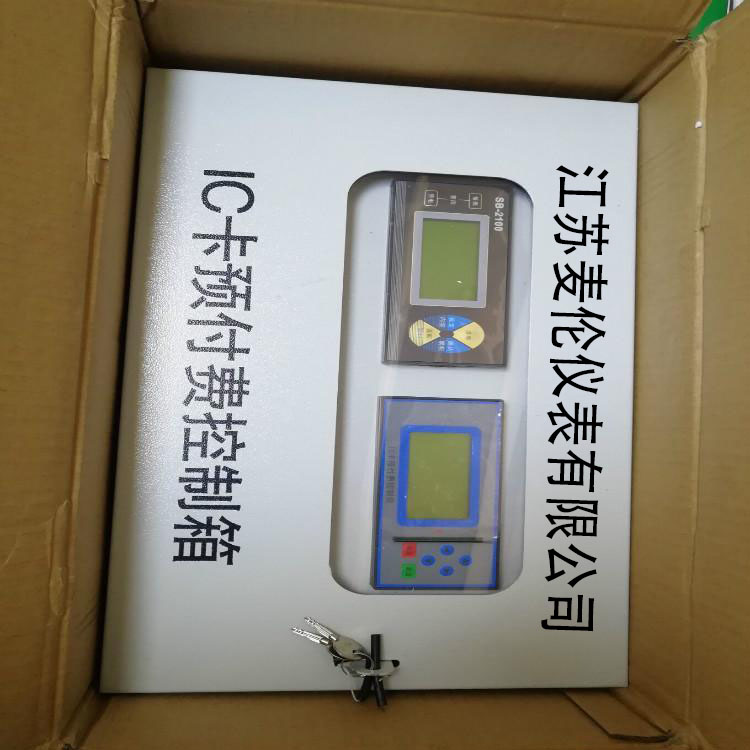

火电厂蒸汽流量计预充系统设备选型介绍：IC卡预充蒸汽流量计系统由蒸汽流量传感器、压力传感器、温度传感器、IC卡预充控制器、IC卡、读卡器、充值系统等组成；目前，供热企业普遍存在“重设备、轻计量”的管理思想。所采用的计量设施陈旧，小流量计不出来，大流量不动，现场安装的计量仪表没有可靠的蒸汽防盗手段。因此，为了保护供热企业的正常运行和合法权益，杜绝这种不公现象，我们运用成熟的科技手段研制了“蒸汽计量预付费装置”，其概念为“先付费后用蒸汽”

电能计量管理仪表功能说明：近年来，随着城市集中供热的推广和普及，火电厂和热力公司成为供热企业，除工厂、矿山企业外，事业单位除住宅小区正常供暖外，还存在一些在计量上违背公平正义的现象，如不合理拖欠供暖费用、犯罪分子恶意修改数据、密码盗窃、系统停电等，还存在如何有效测量小流量、如何避免超过计划蒸汽消耗量、如何测量现场传感器是否断开或烧坏、如何判断过热蒸汽和饱和蒸汽的温度等问题。


基于一系列考虑，包括但不限于解决上述问题，结合我公司多年供热企业的应用经验和十多年流量积算仪的开发生产经验，我们专门推出了一款新型的电能计量收费仪表——电能计量管理仪表，不仅可用于供热行业的贸易结算，还可用于天然气的天然气贸易计量。1.1引入“交易”功能能源计量管理工具用于能源交易的计量和结算。


除了计量功能外，它还精心设计了大量贸易结算功能。首先，它配备了一个IC卡接收器，用户通过IC卡将交易金额填入仪器中。此外，为了公平维护能源供应商和用户的利益，借鉴供水和供电行业的计量结算经验，特开发了“交易”功能，分为“协议计量”、“分时计量”和“定量控制”三种，在实践中，能源供需双方可以根据需要协商使用。该功能是sb-2600电能计量管理仪的重要管理手段。任何流量计都有精确的流量。如果流量进一步减少，将失去灵敏度（如涡街流量计）或作为小信号被切断，这对供应商不利且不公平。因此，供需双方可以约定某**量为“流量下限”。


当实际流量为小于约定值时，应根据约定值进行测量（注：当流量停止或流量信号小于设定的小信号截止值设定时，仪表仍测量零）。1.3.2流量计超过协议上限运行通常会导致测量值偏低。此外，如果热网能耗超过计划，也会影响热网的供暖质量。这不仅损害了供应商的利益，也损害了其他用户的利益。为了鼓励用户计划使用能源并在设定范围内运行，供需双方可以约定某**量作为“流量上限”，并约定“约定系数”。当实际流量超过约定的“流量上限”时，应通过乘以约定系数的值来测量超出部分。例如，约定的“流量上限”为100 th，“约定系数”为2。当实际流量为150th时，仪表显示200th[100+（150-100）×2]“协议下限”设置方法见附表2。为了鼓励用户夜间用电，促进昼夜负荷平衡，本仪器具有分时测量功能。您可以将某个时段设置为“峰值”，该时段的计费按照设置的“峰值单价”标准进行。同时，将另一个时段设置为“谷”，该时段按照设定的“谷单价”标准计费，其余时段为“平”，按照设定的“平均单价”计费。


1.5.1定量控制的过程加热行业：用户在电厂或热电公司提前支付蒸汽费。费用通过IC卡管理系统计入用户的IC卡。IC卡记录用户支付的金额，然后用户将卡填写到自己安装的能源管理仪中。管理仪表收到IC卡信息后，根据设定的蒸汽消耗单价计算蒸汽消耗单价，自动计算用户可用蒸汽量，实时显示可用蒸汽量和剩余量，发送继电器信号，打开供汽阀，正式开始供汽测量。当用户的剩余量不足时，将发出蜂鸣器警报，直到重新加注蒸汽。如果剩余量为零，能量计量管理仪表将自动关闭蒸汽供应阀。


1.5.2 IC卡的使用每一张IC卡仅对机组的能源管理仪表有效。使用时，将包含充值金额的IC卡直接面对管理仪器的关键区域（--RF距离：10cm），听到“滴水”声，仪器显示图7-7中的图片，表示仪器已收到充值金额信息，并将新充值的金额加到“余额”中，同时IC卡中的金额被重置为零，必须保存以备下次充值。如果零金额IC卡对管理仪器进行充值，将显示图7-8。此屏幕中的“余额”是原始余额。仪器将自动判断并显示非自身单元IC卡的“非法卡”和“定量控制”设置。它在能源计量管理工具中起着非常关键的作用。它决定了能源消耗的计费单价。如果开启“分时计量”，它将决定“峰”、“谷”和“平均”的计费单价，并对蜂鸣器报警起到限制作用。完成“定量控制”设置后，按键返回上一菜单。表7-1

定量控制的内容和意义



自动 用户购买的“余量”用完前，继电输出K1“状态”为断开，当“余量”为零后，继电输出“状态”自动变为“闭合”

常开 无论“余量”是否为零，继电输出K1 “状态”始终为“常开”

常闭 无论“余量”是否为零，继电输出K1 “状态”始终为“常闭”

关闭 关闭“定量控制”功能

蒸汽主要用孔板、涡街流量计等来测量，其中以涡街流量计更为常见，其主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较**、理想的测量仪器。

注：①每台仪表正式投入运行后，其设定的“流量单位”和“单价”不得随意变动，否则，原有的“余量”将发生变化。②当发生停电事故时，继电输出“状态”将为“常闭”③设置“定量”值时若多设，可再次进入“定量设置”并用设入负数的办法，可减去多设的量。④按“累积量清零”将会使“余量”也清零。

蒸汽流量表工作原理：蒸汽流量表的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比"。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。 当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街"。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。



旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用--微功耗CPU，测量涡街传感器输出的频率信号，根据设定的密度，涡街流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。

蒸汽流量计产品优势：▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压


▲防爆，适用于恶劣环境。▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。▲采用微功耗****，电池供电的现场显示型流量计，可不断电运行两年以上。▲稳压补偿一体化设计。▲电流输出均为电隔离型，具有良好的共模干扰能力。▲同时显示流量值与累计流量值，不必轮流切换。▲采用抗振探头，有效外界振动影响。▲电路采用表面贴装工艺，结构紧凑，可靠性高。▲采用分体式信号转换器，电缆*长10米。▲量程比宽达20:1。▲整体结构设计合理，动态测量范围宽，压力损失小。▲分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。



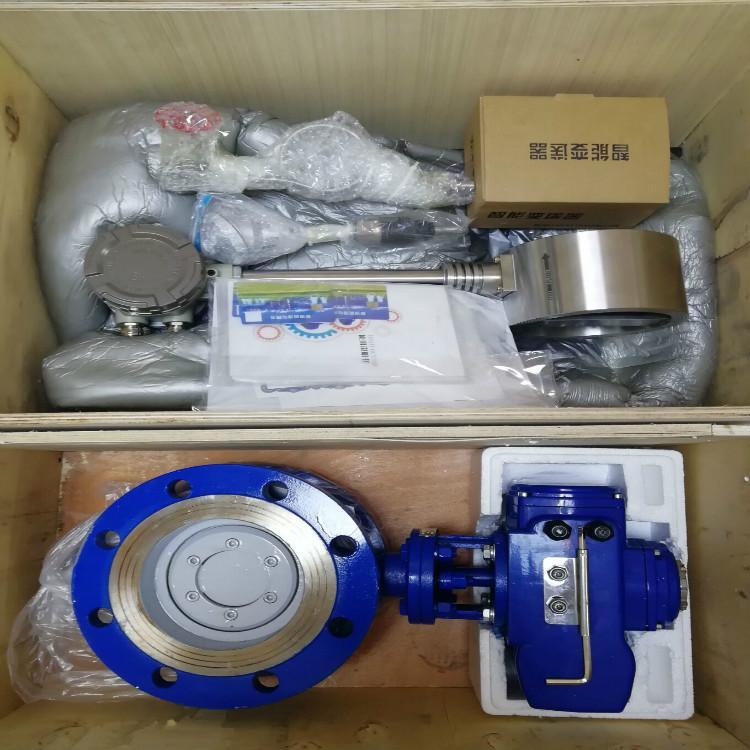

IC卡预充蒸汽流量计系统 蒸汽流量计技术参数：1、测量介质：气体、液体、蒸气2、口径规格法兰卡装式口径选择25,32,50,80,1003、法兰连接式口径选择100,150,2004、流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表35、测量精度1.0级1.5级6、被测介质温度:常温–25℃～100℃7、高温–25℃～150℃-25℃～250℃8、输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V9、脉冲占空比约50%,传输距离为100m10、脉冲电流远传信号4～20 mA,传输距离为1000m11、仪表使用环境温度:-25℃～+55℃湿度:5～90% RH50℃12、材质不锈钢, 铝合金13、电源DC24V或锂电池3.6V14、防爆等级本安型iaIIbT3-T615、防护等级IP65。
