锅炉水位计选型
发布时间:2022-03-08 23:45:55
水位计又称液位计。它用于确定液位。液位计有很多种。这取决于你问的是哪一个我知道水箱中使用的液位计包括浮球、超声波等等。我知道原则是什么双色水位计。用于就地显示汽包水位。它是当地使用***的水位计。它是一个垂直的玻璃管,从上到下与汽包的蒸汽空间和水空间相连。
采用U形管连接原理显示水位。利用材料的光学特性,使水蒸气的两部分分别呈现绿色和红色,以供观察。双色水位计使用可靠,显示直观。它可以通过摄像头连接到中央控制室。是理想的锅炉水位计。
但是,应注意定期冲洗,一些制造商的灯泡使用寿命短,需要经常更换磁性翻板液位计。它也是一根垂直的管子。管内有一个磁性浮球,管两侧有许多小磁性体。当水位变化时,它驱动浮球上下移动。由于磁极的作用,它驱动磁性体翻转,并在磁性体两侧刷不同的颜色以显示水位。常见的有白红、绿-红等。但严格来说,磁翻板水位计不能直接显示汽包的水位,因此不常用。
可用于低压低温锅炉,如热水锅炉。它也属于本地显示(但带有远程传输)。磁翻板液位计的使用更可靠,显示更直观。然而,当使用绿色和红色磁性材料时,例如用于工厂照明的普通白炽灯,且光线较暗时,观察不够清晰。此外,一些制造商在使用其产品一段时间后,浮球会卡住。因此,要注意定期清洁
电接点液位计。用于远程传输。多个电极在垂直方向上按顺序排列。水位的上升和下降将使电气级打开或关闭,以显示水位。电接点液位计指示准确,尤其是锅炉启停及负荷波动时,应以双色电接点显示为准。然而,应该注意的是,在沸腾过程中,锅炉应该被隔离,否则它会被损坏。双室平衡容器。单人房也有用,效果不好。双室平衡容器在炉膛启动和负荷波动时显示误差大
一般情况下,汽包应配备多个水位计作为参考。常见配置为2个双色(一个在长度方向的一端)+2个电触点(一个在长度方向的一端)+2个双室(一个在长度方向的一端)。

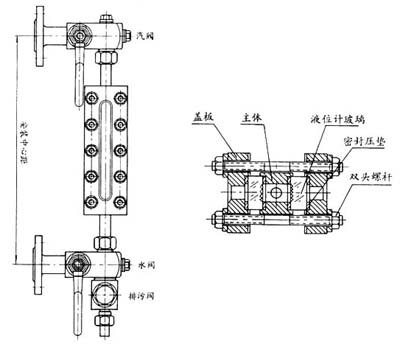

X49H系列锅炉平板水位计(又称液面指示器),它适用于工业蒸汽锅炉和蒸汽机车锅炉及贮集器上作指示液、水位用。
主要技术参数:
型号 |
X49H DN25(mm) |
公称压力 |
1.6MPa |
2.5 MPa |
4.0 MPa |
试验压力 |
2.45 MPa |
3.8 MPa |
6.0 MPa |
保力时间 |
3Min |
3Min |
3Min |
介质温度 |
t≤205℃ |
t≤225℃ |
t≤250℃ |
安装中心距 |
300、350、440(mm) |
视屏高度 |
165~195(mm) |
观测距离 |
15m |
介质温度 |
t≤250℃ |
常见故障及处理方法:
常见故障部位 |
故障原因 |
处理方法 |
阀门连接部位泄漏 |
阀门同主体密封连接不良
旋塞石墨衬套被磨损 |
透度旋紧螺帽或加密封石墨圈
旋紧螺母,无效应更换新衬套 |
主体密封面泄漏
|
密封压垫断裂或密封面有杂物
坚固件未拧紧 |
清除杂物,更换新压垫
适度调紧 |
显示色标
|
透光不清
|
因挂污,马上排污几次或刷洗要
求关闭汽水阀门刷洗几次 |

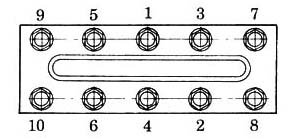

按装棱镜(或玻璃板)时受压要均匀,螺纹拧紧要求交叉型式分几次旋紧(见下图),达到扭力20-39.4Nm为止。
使用与维护:
1、
水位计使用时,应先预热20-30分钟,待玻璃板有益定温度后,方能打开两端阀门进水或其它介质。
2、在使用过程中要求经常排污,避免污蚀阻塞通道,出现假水位现象。
3、更换玻璃板时,应清除密封面上的杂物及铁屑。
