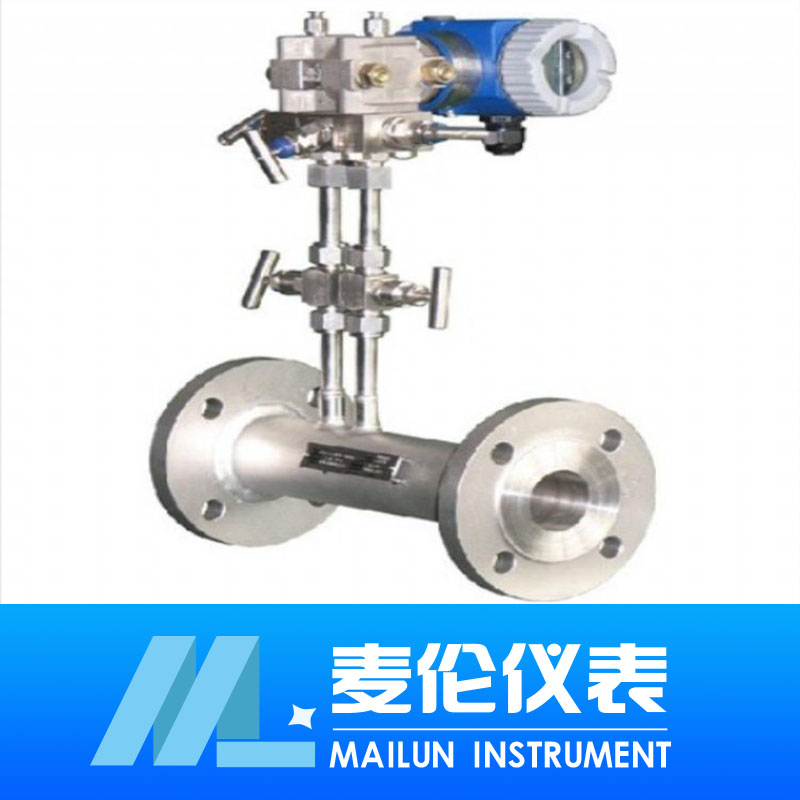

差压式流量计
差压式流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内，当压力降低时，速度会增加，差压式流量计当介质接近锥体时，其压力为P+，在介质通过锥体的节流区时，速度会增加，压力会降低为P-，差压式流量计如图一所示，P+和P-都通过YINZ型锥形流量计的取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平i良成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。
特点
1、无需直管段，安装方便
2、可测量超高温、超高压介质
3、自清洁功能，不易堵塞.可测复杂介质
4、量程比宽，压力损失小
5、测量精度高、长期稳定性好
产品参数
|
AK |
内锥式流量计 |
|||||||||
|
公称通径 |
代号 |
02 |
03 |
04 |
05 |
06 |
08 |
10 |
12 |
15 |
|
表示（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
代号 |
17 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
37 |
|
|
表示（mm） |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
375 |
|
|
代号 |
40 |
45 |
50 |
60 |
70 |
80 |
90 |
99 |
||
|
表示（mm） |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
||
|
公称压力 |
代号 |
00 |
01 |
02 |
03 |
04 |
06 |
10 |
16 |
25 |
|
表示（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10 |
16 |
25 |
|
|
结构型式选择 |
1 焊接安装管接取压型 2 法兰安装管接取压型 3 焊接安装平面法兰取压型 4 法兰安装平面法兰取压型 5 焊接安装凸面法兰插入取压型 6 法兰安装凸面法兰插入取压型 7 法兰对夹安装管接取压 8 插入式安装管接取压 |
|||||||||
|
V型锥结构形式 |
01 内嵌式 02 支撑式 03 插入式 04 一体式 |
|||||||||
|
节流件材质选择 |
SST 管道法兰及锥体均为不锈钢 STL 管道法兰为碳钢。锥体为不锈钢 C22 管道法兰及锥体均为哈氏合金 ASTL 合金钢 |
|||||||||
|
差压变送器安 装方式选择 |
1 一体型 2 分体型 |
|||||||||
|
防爆等级选择 |
0 非防爆型 1 隔离防爆型 2 本安防爆型 |
|||||||||
|
防腐蚀选择 |
0 非防腐蚀型 1 防腐蚀型③ |
|||||||||
|
被测流体管道尺寸 |
管道外径×管壁厚度 |
|||||||||
