雷达液位计的结构
发布时间：2022-02-27 23:50:47
储运部储罐主要储存转运的成品油、原油和废油，多为常压浮顶罐。导波管
雷达液位计用于液位测量。液位测量系统由RTG液位计、FCU通信单元、RTL2现场总线、罐侧仪表RDU等组成，FCU与DCS采用Modbus协议进行通信；雷达测量精度可达±5mm。其独特的低损耗模式（低损耗模式）配备了特殊的阵列天线。

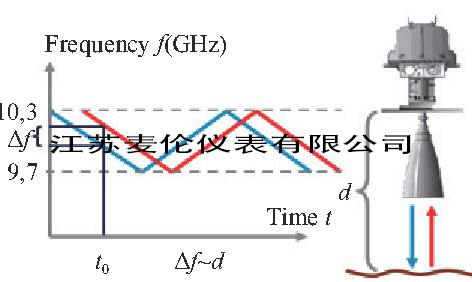

利用FM连续波（FMCW）测量原理，雷达波可以集中在波导的中心，回波信号强，液位数据稳定。以下是储运罐区使用的雷达液位计FM连续波（FMCW）测量原理的系统组成和功能介绍。波导专用阵列天线它是由几个小天线组成的天线阵列。它发射的电磁波能量集中在波导的中心，与管壁的接触能量很小。因此，受管壁不均匀性和测量介质上盘的影响较小
雷达头同一雷达头可与不同天线类型灵活互换，降低备件成本。雷达仪表主要由以下部件组成：变压器整流卡TRC:交直流转换功能现场通信卡FCC:负责处理与外部设备的通信。不同的现场通信卡对应不同的协议（Hart、FF、MODBUS等）信号处理卡SPC:保存探测器数据模拟处理卡APC:主要用于模拟输入信号滤波和多路传输变送器接口卡tic:本安辅助输入需要此卡温度多路复用卡TMC：连接温度传感器主板MB：用于连接各种功能卡
雷达液位计场控单元FCU；FCU单元包括电源模块、FCM通信卡、FCI通信卡和背板。FCM通信板通过TRL2现场总线与RTG雷达液位计连接；FCI通信板通过Modbus协议与DCS控制器通信；FCU通常采用冗余配置，以增强通信的安全性。非活动现场通信单元通常检查连接的活动现场通信单元是否处于活动状态。如果主动现场通信单元发生故障，它将向备用现场通信单元发送信号，以接管其通信功能，然后备用现场通信单元将立即切换到主动状态。
