智能电磁流量计

电磁流量计测量原理是基于法拉第电磁感应定律流量计的测量管是一内忖绝缘材料的非导磁合金短管二只电言管径方向穿通管壁固定在测量管上其电头与忖里内表面基本齐平。●励磁线···
订购热线:181-5507-8261
立即咨询



电磁流量计测量原理是基于法拉第电磁感应定律流量计的测量管是一内忖绝缘材料的非导磁合金短管二只电言管径方向穿通管壁固定在测量管上其电头与忖里内表面基本齐平。
●励磁线圈由双方波脉冲励磁时将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场,此时,如果具有一定的电导率的流体流经测量管。将切割磁力线感应出电动势E.
●电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电检出并通过电缆送至转换器,转换器将流量信号放大处理后,可显示流体流量。并能输出脉冲,模拟电流等信号,用于流量的控制与调节。

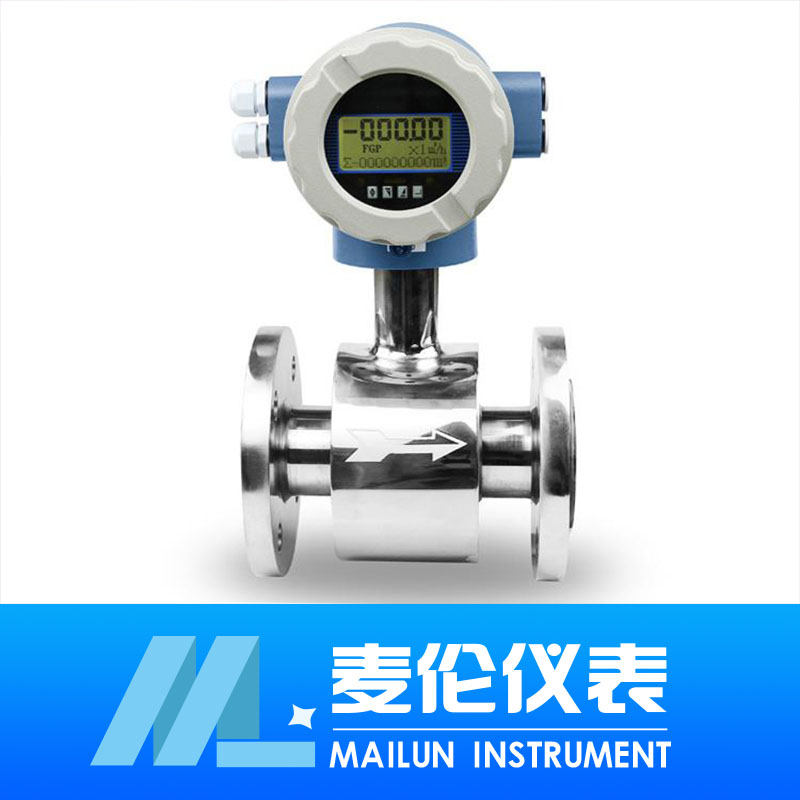

●一体式电磁流量计 分体式电磁流量计
E=KBdv
式中K.D为常数,由于励磁电流是恒流的,故B也是常数,侧由E=KBdv可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积Q成线性关系。因此,只要测量出E就可确定流量Q,这是电磁流量计的基本工作原理。
●由E=KBdv可知,被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果,至于流动状态只要符合轴对称流动(如层流)就不会影响测量结果的。因此说电磁流量计是一种div724179的体积流量计。对于制造商和用户来说,只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量,而不需要任何修正。这是电磁流量计的一突出优点,是其他任何流量计所没有的,测量管内无活动及阻流部件,因此几乎没有压力损失,并且有很高的可靠性。
●管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失、测量结果与流速分布,流体压力,温度。密度,黏度等物理参数无关。
●在现场可根据用户实际需要在线修改量程,高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简便,易学易懂。采用SMD器件和表面粘装(SMT电路可靠性强)。
●采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,div698840了流测量的稳定性,功耗低。全数字量的处理,抗干扰能力强,测量可靠,精度高,测量流量范围可达150:1.
