磁翻板液位计地原理
发布时间：2022-02-10 00:51:02

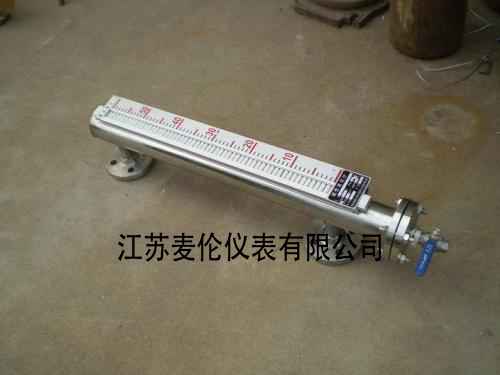

磁翻板液位计（又称磁浮子液位计）是根据浮力和磁耦合原理研制的。当被测容器中的液位上升和下降时，液位计主体管中的磁性浮子也会上升和下降
浮子中的永磁钢通过磁性联轴器，驱动红，白翻柱翻转180°传输至磁性翻柱指示器，当液位上升翻柱从白色变为红色时，当液位下降翻柱从红色变为白色时，指示器的红白交界处是容器中液位的实际高度，磁翻板液位计**应用于电力、石油、化工、冶金、环保、造船、建筑、食品等行业的生产过程中的液位测量和控制。磁翻板液位计的结构特点：
1。磁翻板液位计的结构；液位计根据浮力原理，浮子随着测量管内液位的上升和下降而上下移动。浮子中的永磁钢通过磁耦合，在液位上升时由白变红，在液位下降时由红变白，从而实现液位指示。
上下限位开关输出；利用磁浮子随液位移动，使安装在液位计提升管设定位置的簧片开关动作，实现开关控制或报警。
液位计的电气远程传输；将变送器安装在
磁性翻板液位计上。变送器由传感器和转换器组成。通过磁浮子上下移动，配合磁耦合器，使导管内的测量元件依次动作，获得电阻信号的变化，并将其转换为0~10或4~20mA的标准电流信号输出，与数显仪表或计算机连接，实现远程显示和控制。
