磁翻板式液位计
发布时间：2022-01-12 12:59:12
仪表概述：侧装磁翻板液位计适用于工业生产过程中各种承压（或开式）储液设备（塔、筒、罐、球罐、锅炉）液体介质的液位检测。可就地显示各种液体的工作状态和液位高度配有液位变送器，液位位置信号可远程传输，通过一定的电气装置可达到液位自动控制和测量的目的。液位计是一种可靠、安全的检测仪器。
由于采用磁耦合隔离密封结构，特别适用于易燃、易爆、腐蚀性有毒液体的液位检测，使原有复杂环境下的液位检测方法变得简单，可靠安全；液位计具有就地显示的直读特性。它不需要多组液位计的组合，并且可以在单个全量程内进行测量。该设备具有开口少、显示清晰、标志醒目、阅读直观等优点。当液位计直接配备显示仪表时，可省去系统信号检测的中间传输，以提高其传输精度1204。
磁性襟翼基于浮力原理。浮子随测量管内液位的升降而上下移动，浮子内磁钢通过耦合作用，驱动红，白色翻转柱旋转180°，液位上升时翻转柱由白变红，下降时翻转柱由红变白，为了实现液位指示。
电远传输；将变送器安装在浮子液位计上，上下移动浮子，配合磁力联轴器使导杆内的测量元件依次动作，获得电阻信号的变化，将其转换为0~10mA或4~20mA标准信号输出，并与显示仪表或计算机连接，达到远传的目的。
上下限开关输出；上下限位置由用户在液位计提升管上设置。控制器配备有舌簧开关，具有自保持功能。当簧片开关通过磁浮子随液位移动动作时，实现报警或限位控制。
适用场合：侧装磁翻板液位计与液位控制开关和液位远传装置一起使用，可远程控制和显示液位。因此，**应用于电力、石油、化工、冶金、环保、造船、建筑等生产过程中的液位测量和控制，食品和其他工业。
夹套形式：蒸汽夹套和水循环夹套在液位计的主管处增加一层气缸，用于蒸汽循环，循环水或导热油；真空夹套是在液位计主管外加一层真空筒，将被测介质与外部；双层夹套隔离，一般指在蒸汽伴热套；电伴热系统外再做一层真空套，将电伴热带缠绕在液位计主管外，对介质。
进行加热。选型及安装方法说明：我们必须首先了解我们设备的运行情况以及测量介质是什么。即使我们不知道我们需要什么材料，我们公司也可以根据介质；确定设备使用的材料。当配备远程传输支持仪表时，应达到以下要求。远传配套仪表应靠近液位计主管，并用不锈钢箍固定（严禁用铁）；远传支持仪表的上传感面应朝向并靠近主管；远传支持仪表的零位应与液位计的零位指示在同一水平线上；远传配套仪表与显示仪表或工控机之间的配线应采用保护管或屏蔽双芯电缆分开敷设；接线盒进线孔敷设完毕后，要求密封良好，防止雨水和潮气侵入，使远程配套仪表无法正常工作。
在维护或调试后，应及时覆盖接线盒。主管应根据介质情况不定期清洗，以去除杂质；对于一定长度的液位计（普通型>3M，防腐型>2m），需要增加中间加强法兰或耳板作为固定支架，以增加强度和克服自身重量；安装位置应远离或远离材料介质的进出口，以避免材料流体局部区域的快速变化，从而影响液位测量的准确性；调试时，先打开上铅管阀，再慢慢打开下阀，使介质顺利进入主管（运行时避免介质对浮子的快速冲击，使浮子剧烈波动，影响显示精度），观察磁性红白球翻转是否正常，然后关闭下导管阀，打开排污阀，降低主管内液位，按此方法操作三次，正常后方可投入运行（腐蚀性及其他特殊液体除外）；磁翻板液位计在市场上也称为磁翻板液位计、磁柱液位计或磁浮子液位计。

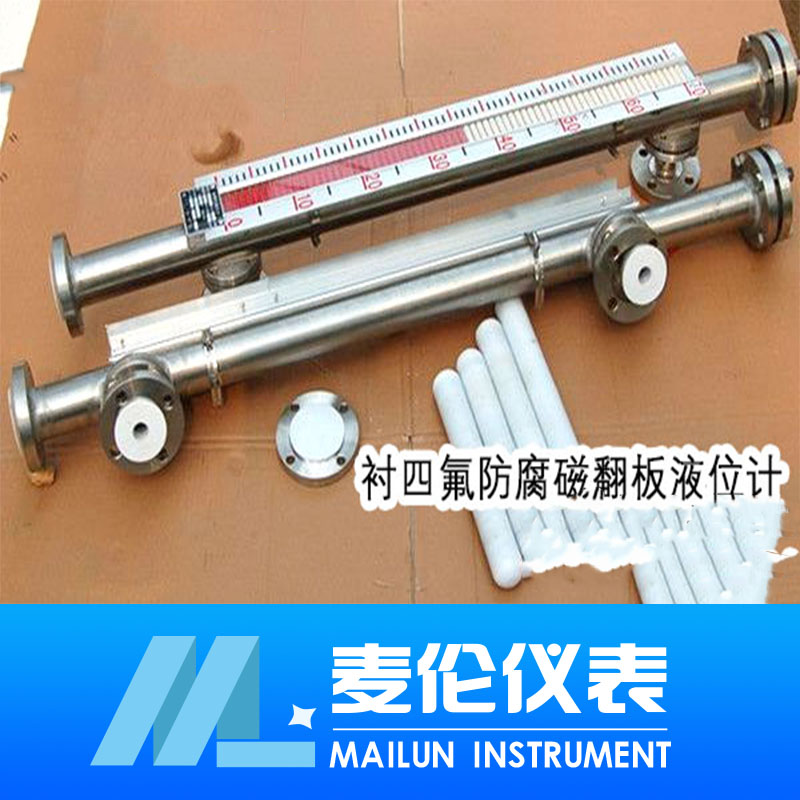

然而，他们需要知道的订购参数是确定的。例如，腐蚀性介质需要防腐材料，防腐等级根据介质的腐蚀等级而变化。另一个例子是，由于自身设备的特殊条件决定了磁翻板液位计的安装方式，因为在某些情况下不适合或根本不适合某一安装方式。
。
安装、使用和维护：液位计必须垂直安装，以确保磁浮子能在主管内自由上下移动。液位计和容器之间应安装截止阀，以在清洁和维护期间切断材料；液位计的气缸周围不允许有磁铁，否则会直接影响液位计的正常工作；液位计出厂时一般不保温，但可根据用户需要保温。如果用户使用热混合管道，则必须使用非磁性材料；为防止磁浮子在运输过程中受到主管内高速滑动的撞击，应在液位计出厂前用夹线将磁浮子固定在下部液体导管上。
用户应在安装和使用前拆除夹线；液位计安装完毕后，需要对磁钢进行一次校准，引导磁翻转柱，使零位以下显示为红色，零位以上显示为白色；液位计投入运行时，先打开上部导液管阀门，然后缓慢打开下部导液管阀门，使液体介质顺利进入主管，避免液体介质随浮子快速上升，导致磁性翻转柱倾覆失效或紊乱（如果出现这种现象，可以用磁钢进行纠正。）1204 8. 打开底部法兰盲板和安装磁性浮子时，注意重型端为磁性端，端部向上，不能倒置。
