磁翻板液位计的结构特点
发布时间：2022-01-07 00:09:37
磁翻板液位计为什么会有盲区？磁性翻板液位计的盲区是否影响液位测量；首先，浮子本身必须有一个长度，即使它较短。当液位为零或接近零时，为了达到准确测量的效果，浮子必须从零液位向上浮动，因此在盲区中必须考虑零液位以下浮子的长度。这就解释了为什么磁性翻板液位计中存在盲区，并且这些盲区之间的距离是固定的，并且在以下两种情况下，液位的计算是不同的：储罐底端下方的空间足以满足盲区的距离，因此磁翻板液位计两法兰中心之间的距离为全液位距离，无需考虑盲区。上述两种情况适用于侧装磁性翻板液位计。如果采用顶部安装的磁性翻板液位计，则磁性翻板液位计不会出现盲区问题；如果磁性翻板液位计储罐底端下方的空间足以满足盲区的距离，则在设计和选择期间，必须在储罐底端和顶部之间安装法兰。此时，计算液位时必须考虑盲区。
根据具体工作环境，磁翻板液位计已生产出适合各种环境和材料的液位计，包括液压机液位计、防腐磁翻板液位计、绝缘套翻板液位计、高温高压磁翻柱液位计、，顶装磁浮子液位计、玻璃板液位计、防冻液位计、玻璃管液位计、彩色石英管液位计、系列磁翻柱（板）液位计等多种产品。
磁翻板液位计可用于检测各种塔、罐、罐的介质液位，球形容器、锅炉和其他设备。本系列液位计具有高密封性、防漏性，适用于高温、高压、耐腐蚀的场合。弥补了玻璃板（管）液位计指示清晰度差、易开裂的缺陷，整个测量过程无盲区，显示清晰，测量范围大。磁翻板液位计的零部件采用1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti内衬PTFE（聚四氟乙烯）、PVC、PP等材料和进口元器件，具有良好的可靠性和耐腐蚀性。

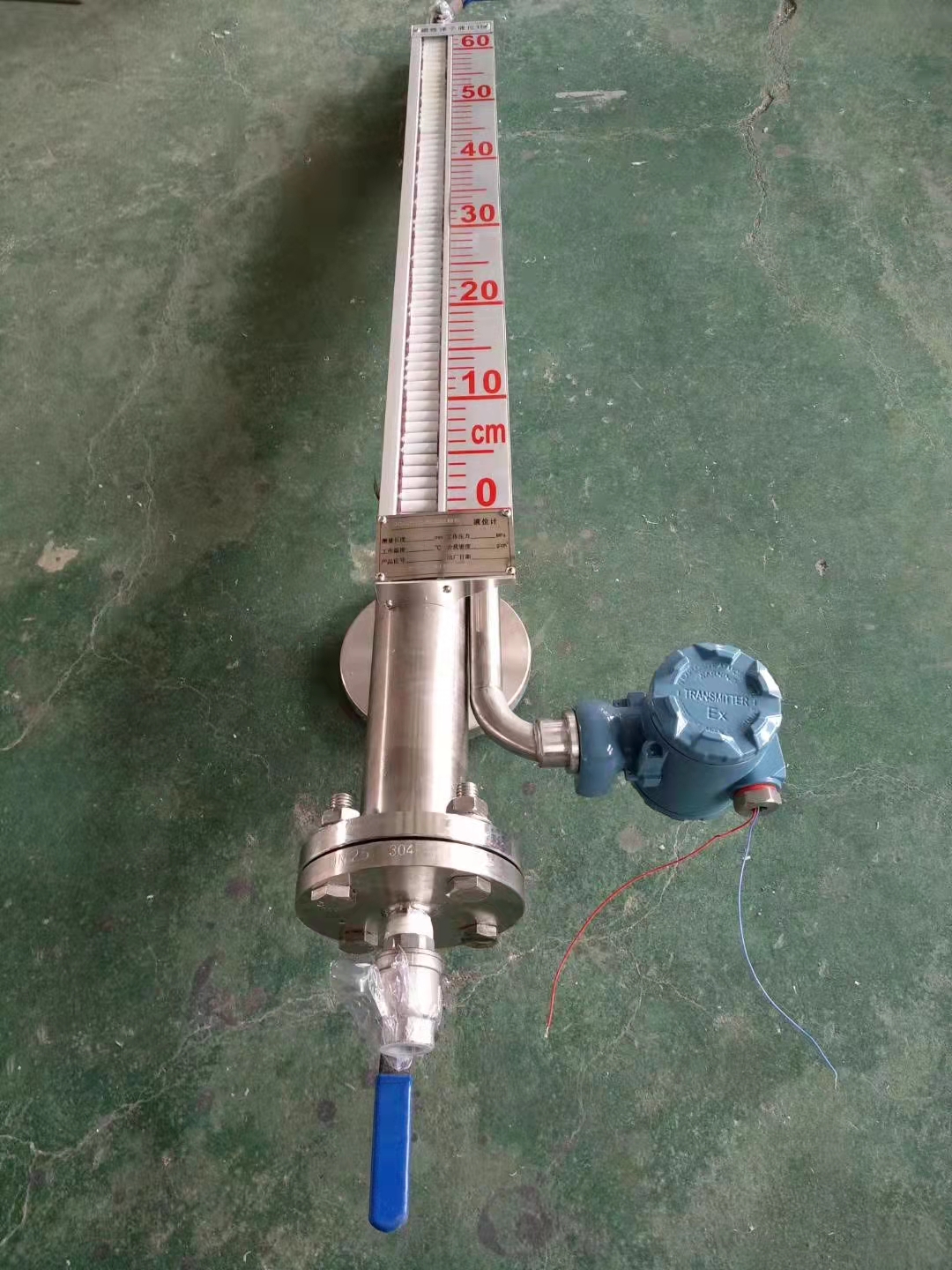

磁翻板液位计的结构特点；磁翻板液位计的结构根据浮力原理，浮子在测量管时随液位的升降而上下移动，当液位上升驱动红、白色翻柱180'时，浮子内的磁钢通过磁耦合由白色变为红色，从而实现液位指示；上下限位开关输出；利用磁浮子随液位移动，使安装在液位计支架管设定位置的h型开关动作，实现开关控制或报警。
液位计的电气远程传输将变送器安装在
磁翻板液位计上。变送器由传感器和转换器组成。通过磁浮子上下移动，使导电管内部测量元件通过磁耦合依次动作，获得电阻信号的变化，转换成0~10或4~20mA标准电流信号输出，以便与数显仪表或计算机连接，实现远程显示和控制。
