液位控制报警器
发布时间：2021-12-22 23:27:28
液位控制报警是一种能自动控制液位上限报警和下限报警的报警装置。液位控制报警器在控制器中配有蜂鸣器。同时，接线端子板上设有上报警触点、下报警触点和泵控制触点，还具有上报警停泵、下报警启泵功能。

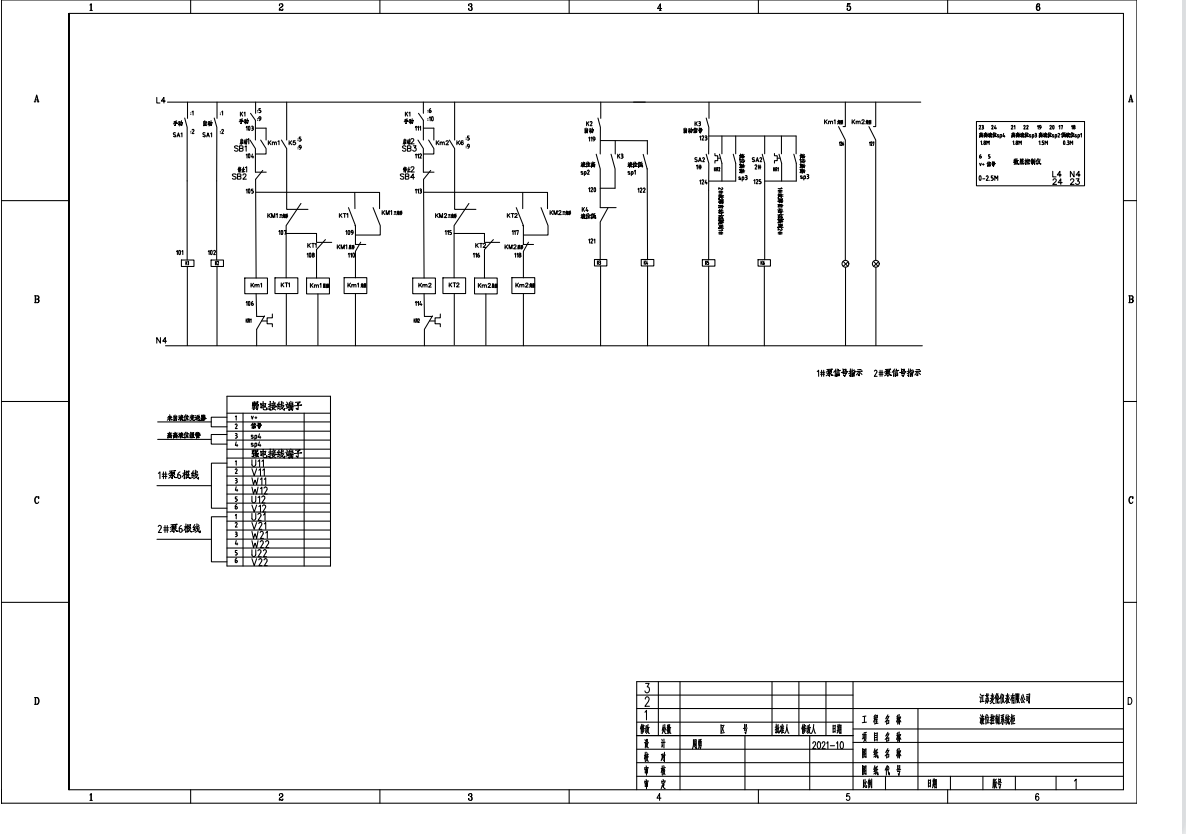

液位控制报警工作原理： 首先按下变压器一次侧开关 X按钮，变压器通电，xd4指示灯亮。当液位低时，按an1。此时，通过an2、K2、J2-1常闭触点形成电路，J1通电，端子板上3和4之间的J1触点闭合，以控制泵。如果泵的电机为0.5KW，则可直接从此触点启动。无需触点接触器线圈可通过使用端子板上的3和4触点进行控制； J1线圈通电后，泵启动。
当K2和K3被释放时，它们将An3返回到升起位置，液位上升到K2位置。浮子打开K2，泵断电并停止。之后，液位逐渐下降到K1位置，浮子关闭K1，泵重新启动415 （3） 上限报警：当液位控制失败时，液位持续上升。当它上升到K3位置时，浮子关闭K3，J2拉入，J2-1常闭触点打开，泵断电并停止，J2-2关闭端子板上5和6之间的触点。
此时，如果外部报警装置连接在5和6之间的触点上，则报警开始；如果没有外部报警装置，控制器启动； 下部报警中也有蜂鸣器报警：当自动停泵失败时，液位持续下降。当浮子随液位下降到K4位置时，K4关闭，J3拉入，J3-1关闭，泵自动启动，J3-2触点关闭。此时，如果连接了下部报警装置，它将开始报警，关且控制器中还有一个蜂鸣器报警。
