磁翻板液位计原理
发布时间：2021-12-14 00:13:19

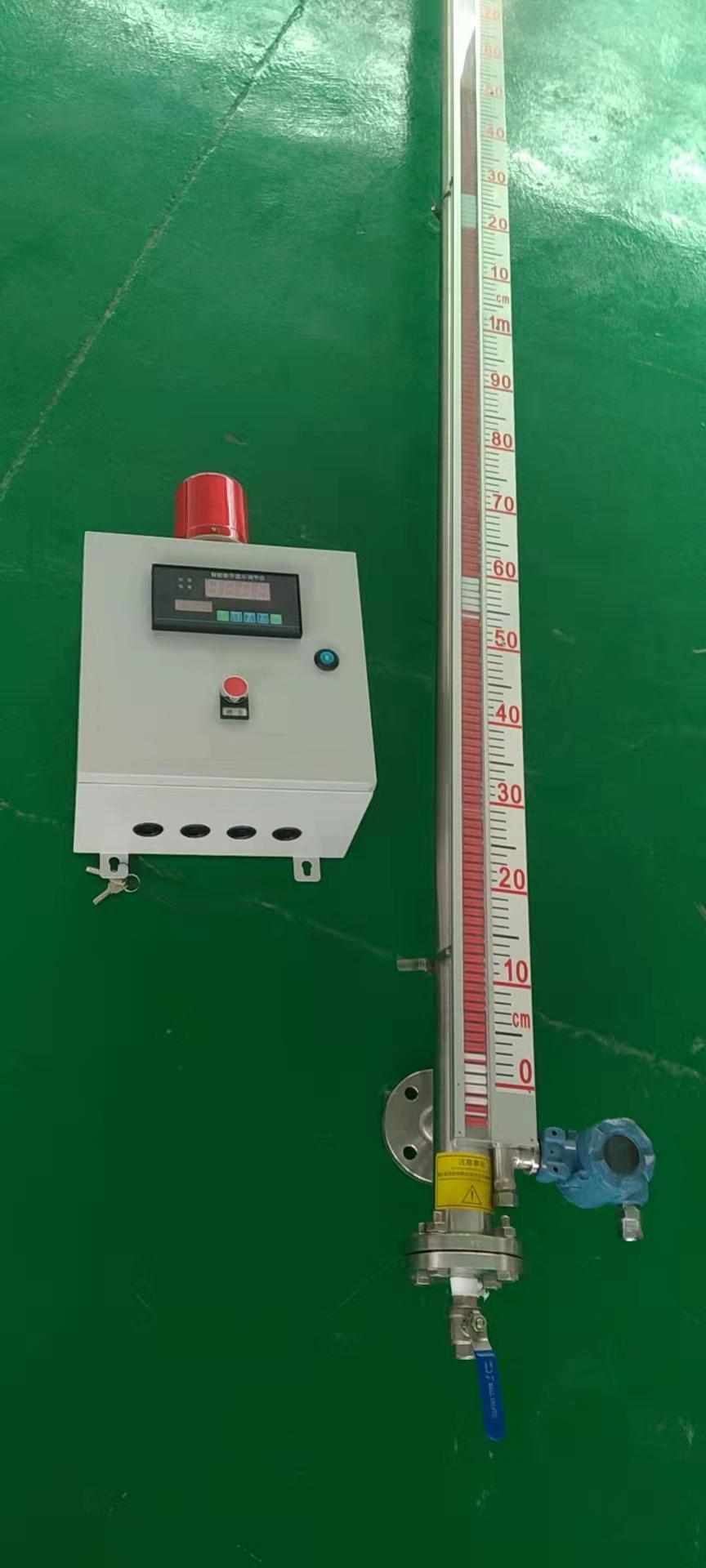

磁翻板液位计原理：磁翻板液位计（又称磁浮子液位计）是根据浮力原理和磁耦合原理研制的。当被测容器中的液位上升和下降时，液位计主体管中的磁性浮子也会上升和下降。
浮子中的永磁钢通过磁耦合传输至磁性翻柱指示器，当液位升高时翻柱从白色变为红色，当液位下降时翻柱从红色变为白色，指示器的红白交界处是容器内液位的实际高度，以实现液位的清晰指示。
扩展数据：磁翻板液位计**用于电力、石油、化工等生产过程中的液位测量和控制，冶金、环保、造船、建筑、食品等行业。磁翻板液位计的结构特点：
磁翻板液位计的结构;液位计根据浮力原理，浮子随着测量管内液位的升降而上下移动。浮子中的永磁钢为驱动红，白色翻柱，通过磁性联轴器转动180'。液位上升时，翻柱由白变红，下降时，翻柱由红变白，实现液位指示
上下限位开关输出;磁浮子随液位移动，使安装在液位计提升管设定位置的簧片开关动作，实现开关控制或报警
液位计的电气远程传输;将变送器安装在
磁翻板液位计上。变送器由传感器和转换器组成。通过磁浮子上下移动，配合磁耦合器，使导管内的测量元件依次动作，获得电阻信号的变化，转换成0~10或4~20mA标准电流信号输出，以便和数显仪表或计算机连接，实现远程显示和控制。
