什么是液位控制报警器
发布时间：2021-12-01 23:20:52
液位控制报警是一种能自动控制液位上限报警和下限报警的报警装置。液位控制报警器在控制器中配有蜂鸣器。同时，接线端子板上设有上报警触点、下报警触点和泵控制触点，还具有上报警停泵、下报警启泵功能

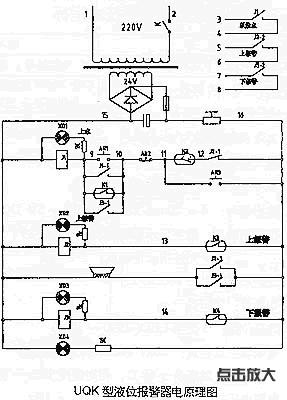

液位控制报警工作原理：首先按下变压器一次开关 X按钮，变压器通电，xd4指示灯亮。当液位低时，按an1。
此时，通过an2、K2、J2-1常闭触点形成电路，J1通电，端子板上3和4之间的J1触点闭合，以控制泵。如果泵的电机为0.5KW，则可直接从此触点启动。在不添加任何接触器的情况下，使用端子板上的3和4触点控制接触器线圈； J1线圈通电后，泵启动。释放K2和K3时，An3返回提升位置，液位上升至K2位置。浮子使K2开路，泵断电并停止。此后，液位逐渐下降至K1，浮子关闭K1，泵重新启动：当液位控制失败时，液位持续上升。当它上升到K3位置时，浮子关闭K3，J2拉入，J2-1常闭触点打开，泵断电并停止，J2-2关闭端子板上的触点5和6。
此时，如果外部报警装置连接到5和6之间的触点，则报警启动；如果没有外部报警装置，控制器内也会有蜂鸣器报警 ：当自动停泵失败时，液位持续下降。当浮子随液位下降到K4位置时，K4关闭，J3拉入，J3-1关闭，泵自动启动，同时J3-2触点关闭。此时，如果连接了下部报警装置，则其开始报警，关且控制器中还存在蜂鸣器报警。
